W dobrze zaprojektowanym domu kanalizacja ma działać bezszelestnie: bez bulgotania w syfonach, bez wysysania wody z zamknięć i bez cofających się zapachów. Temat odpowietrzenia kanału sanitarnego w kominie wraca zwykle wtedy, gdy trzeba poprowadzić pion w ograniczonej przestrzeni albo wykorzystać istniejący szacht w bryle budynku. Poniżej rozbieram to na praktyczne zasady: co jest dopuszczalne, jak to rozplanować i których błędów nie popełniać, żeby nie poprawiać instalacji po wykończeniu.
Najważniejsze zasady na start
- Pion kanalizacyjny powinien oddychać ponad dachem i nie może kończyć się w przypadkowym kanale kominowym.
- Do czynnego przewodu dymowego, spalinowego ani wentylacyjnego nie wpina się wentylacji kanalizacji.
- Wylot wywiewki trzeba sytuować powyżej okien i drzwi znajdujących się bliżej niż 4 m w poziomie.
- W domu jednorodzinnym najbezpieczniejszy jest prosty układ z jednym głównym pionem i możliwie krótką, pionową trasą.
- Zawór napowietrzający pomaga, ale nie zastępuje sensownie zaprojektowanej wywiewki głównego pionu.
- Najwięcej problemów powodują: załamania trasy, brak szczelności, zbyt niski wylot i prowadzenie przewodu w złym kanale.
Co naprawdę oznacza prowadzenie wywiewki przez komin
Ja rozdzielam tu trzy rzeczy, bo one często są wrzucane do jednego worka. Pion kanalizacyjny to rura zbierająca ścieki z przyborów. Wywiewka, czyli rura wywiewna, to jego przedłużenie ponad dach, przez które instalacja wyrównuje ciśnienie i odprowadza gazy na zewnątrz. A komin w tym kontekście powinien być co najwyżej osobnym szachtem technicznym, nie przypadkową przestrzenią, do której „da się coś włożyć”.
W praktyce problem zaczyna się tam, gdzie ktoś widzi wolny kanał i zakłada, że można tam puścić wszystko po kolei. Taki skrót bywa wygodny na etapie projektu, ale później mści się hałasem, skraplaniem wilgoci albo przenikaniem zapachów. Jeśli przewód ma biec w bryle komina, musi być to rozwiązanie zaprojektowane od początku jako osobny, szczelny i dostępny kanał instalacyjny, a nie improwizacja na budowie.
W domu od razu widać, że instalacja jest źle napowietrzona: woda w syfonach zaczyna „pracować”, pojawia się bulgotanie, a zapach kanalizacji wraca przy spuszczaniu wody z kilku przyborów naraz. To właśnie sygnał, że przewód nie wyrównuje ciśnienia tak, jak powinien. Skoro wiadomo już, o co chodzi, warto przejść do tego, jak taką trasę zaplanować bez ryzyka błędów.
Jak zaplanować przebieg przewodu w kominie bez ryzyka błędów
Jeśli mam doradzić jedną rzecz na etapie projektu, to będzie ona banalna: nie komplikuj trasy bardziej, niż trzeba. Pion powinien iść możliwie prosto, bez zbędnych załamań, a każdy odcinek poziomy trzeba traktować jak potencjalny problem. Im prostsza droga powietrza, tym mniejsze opory, mniej hałasu i mniejsze ryzyko kondensacji w zimnej strefie dachu lub komina.
| Element trasy | Na co zwracam uwagę | Dlaczego to ważne |
|---|---|---|
| Przebieg pionu | Możliwie pionowy, bez zbędnych załamań | Ogranicza opory przepływu i ryzyko podsysania syfonów |
| Szacht w kominie | Osobny i szczelny, przeznaczony tylko dla instalacji | Chroni przed mieszaniem funkcji i przenikaniem zapachów |
| Strefa zimna | Izolacja termiczna odcinka w nieogrzewanej części | Zmniejsza skraplanie pary i wychładzanie przewodu |
| Wylot ponad dachem | W odpowiedniej wysokości i z dala od otworów okiennych | Zapach nie wraca do strefy użytkowej domu |
| Średnica przewodu | Nie zwężać bez wyraźnej przyczyny projektowej | Zwężenie działa jak dławik i psuje wentylację pionu |
Ja nie prowadzę takiego przewodu „na styk” między innymi instalacjami. Jeśli ma on znaleźć się w kominie, to tylko wtedy, gdy komin pełni funkcję osobnego szachtu technicznego i jest do tego przygotowany. W przeciwnym razie lepiej od razu zaplanować osobne wyprowadzenie ponad dach niż później walczyć z poprawkami, do których trzeba rozkuwać zabudowę.
Warto też pamiętać o dostępie serwisowym. Jeśli wylot, rewizja albo połączenie z innym odcinkiem zostaną ukryte tak, że nie da się ich skontrolować, to nawet poprawnie zaprojektowana instalacja staje się problemem na lata. Skoro trasa jest już sensownie rozrysowana, trzeba jeszcze odnieść ją do przepisów i praktyki wykonawczej.
Jakie wymagania trzeba spełnić, żeby instalacja była bezpieczna
W polskich warunkach technicznych najważniejsza zasada jest prosta: przewody wentylujące piony kanalizacyjne prowadzi się ponad dach, a ich wyloty muszą być poprowadzone powyżej górnej krawędzi okien i drzwi, jeżeli znajdują się bliżej niż 4 m w poziomie. To nie jest detal kosmetyczny, tylko warunek bezpieczeństwa i komfortu użytkowania domu. Gazy kanalizacyjne mają wyjść na zewnątrz tak, żeby nie wracały do pomieszczeń i nie mieszały się z wentylacją budynku.
| Zasada | Jak rozumiem to w praktyce |
|---|---|
| Wyprowadzenie ponad dach | Wywiewka nie kończy się w szachcie ani pod dachem, tylko pracuje jako otwarty wylot na zewnątrz. |
| Odległość od okien i drzwi | Minimum 4 m w poziomie od otworów, przy których zapach mógłby wracać do środka. |
| Zakaz wprowadzania do innych przewodów kominowych | Nie łączy się tego z kanałem dymowym, spalinowym ani z przewodami wentylacyjnymi pomieszczeń. |

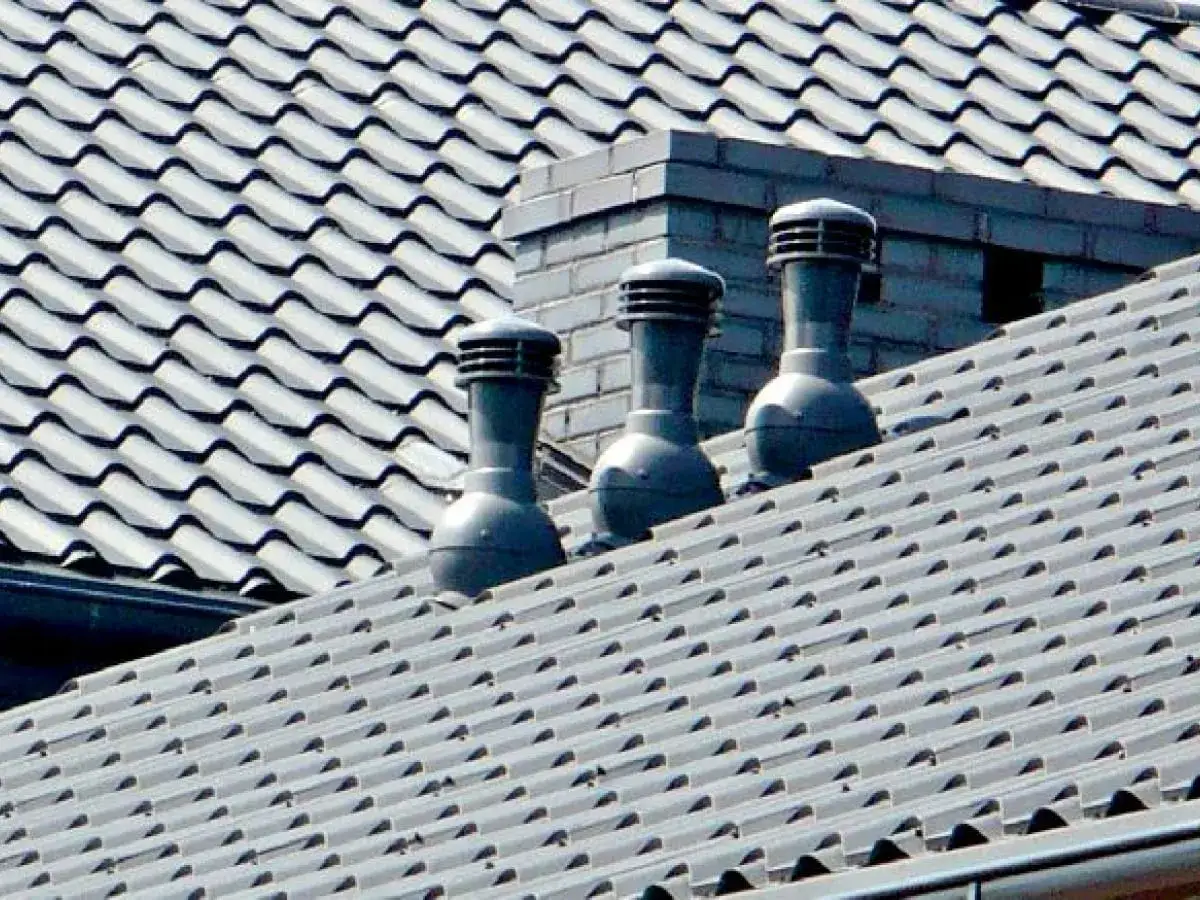

| Wysokość nad połacią | Przy dachach stromych zwykle przyjmuje się ok. 0,5 m, a przy płaskich około 1 m ponad dach, żeby wylot nie ginął w śniegu i zawirowaniach powietrza. |
Ta ostatnia wartość jest już bardziej praktyką projektową niż prostym „magicznym” przepisem, ale w realnym domu ma ogromne znaczenie. Jeśli wylot znajdzie się zbyt nisko, wiatr potrafi wciskać zapach z powrotem w strefę dachu, a zimą problem pogarsza zalegający śnieg. Dlatego ja patrzę na wywiewkę nie tylko przez pryzmat formalny, ale też przez to, jak zachowa się po kilku sezonach użytkowania.
W większych budynkach da się ograniczać liczbę pionów wyprowadzanych nad dach, ale to już wymaga projektu, a nie „byle było gdzieś napowietrzenie”. W domu jednorodzinnym prosty układ najczęściej wygrywa z kombinowaniem, zwłaszcza gdy stawka to brak zapachów i brak późniejszych przeróbek. To prowadzi do kolejnego pytania: kiedy takie rozwiązanie ma sens, a kiedy lepiej wybrać inne.
Kiedy taki układ ma sens, a kiedy lepiej wybrać inne rozwiązanie

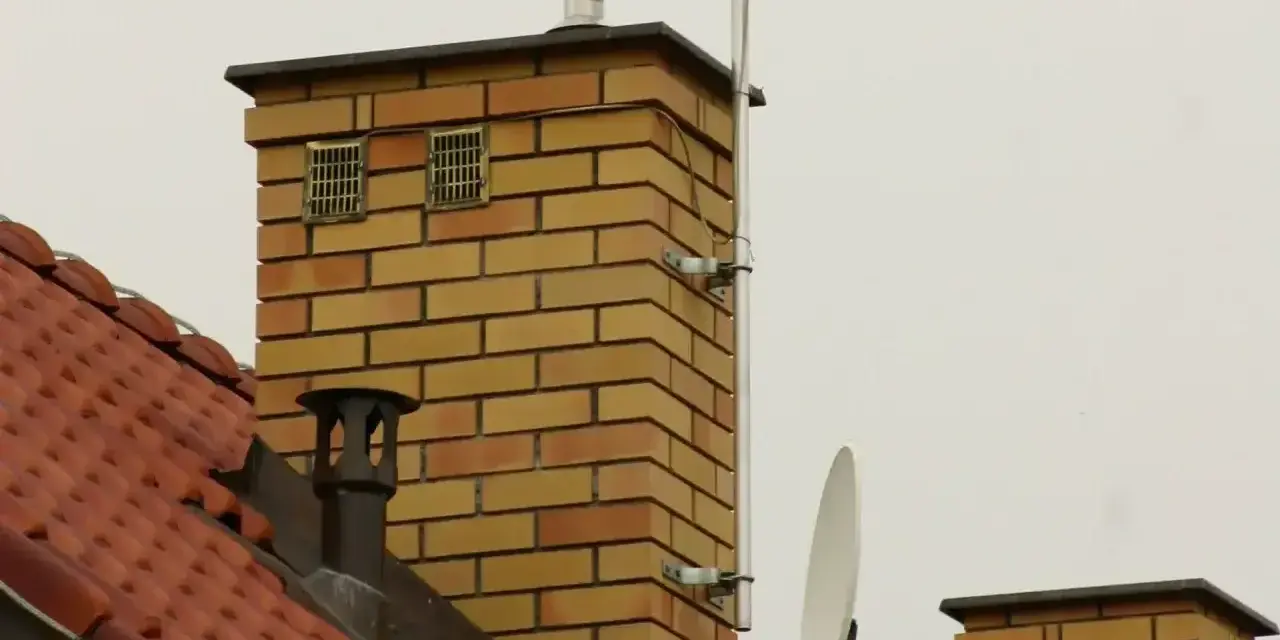

Jeżeli ktoś pyta mnie, czy prowadzić przewód w kominie, odpowiadam: to zależy od tego, czy masz prawdziwy kanał techniczny, czy tylko wolną przestrzeń między przewodami. Gdy komin został zaprojektowany jako osobny szacht instalacyjny, taka droga bywa bardzo sensowna. Gdy miałbyś wcisnąć rurę w czynny kanał wentylacyjny albo spalinowy, to już wchodzisz w układ, którego nie polecam ani technicznie, ani eksploatacyjnie.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Osobny szacht w kominie | Gdy jest przewidziany w projekcie i od początku przeznaczony dla instalacji | Porządek w bryle domu, brak konfliktu z innymi systemami | Wymaga szczelności, izolacji i sensownego dostępu serwisowego |
| Wywiewka prowadzona bezpośrednio ponad dach | Gdy chcesz najprostszy i najpewniejszy układ | Najmniej wątpliwości wykonawczych, dobra kontrola działania | Trzeba przewidzieć przebicie przez dach i obróbki |

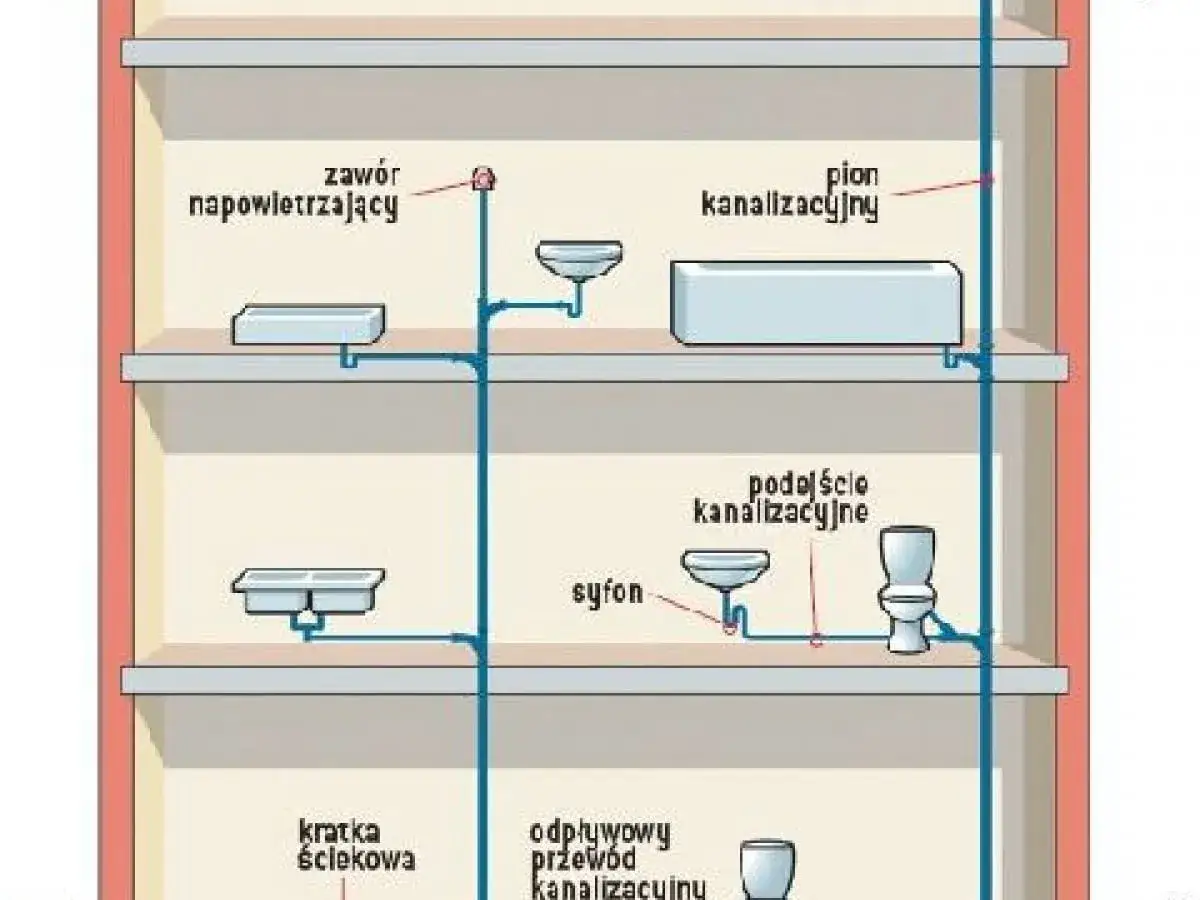

| Zawór napowietrzający | Jako wsparcie dla długich podejść lub pomocniczych pionów | Szybki montaż, niski koszt, poprawia wyrównanie ciśnień | Nie usuwa gazów z instalacji, wymaga dostępu i suchego miejsca |
Jeśli patrzeć wyłącznie na budżet, zawór napowietrzający bywa najtańszy, zwykle za kilkadziesiąt do około 150 zł za sam element, ale to nie jest pełnoprawny zamiennik wywiewki głównego pionu. Z kolei pełne wyprowadzenie pionu ponad dach z obróbką i dopasowaniem do pokrycia to najczęściej wydatek większy, zwykle liczony w kilkuset złotych, a przy trudnym dachu jeszcze wyższy. W praktyce to właśnie etap projektu decyduje, czy płacisz raz, czy dwa razy.
Najrozsądniej traktować zawór jako uzupełnienie, a nie jako wymówkę do rezygnacji z podstawowej wentylacji instalacji. To ważne zwłaszcza w domach, gdzie kilka przyborów pracuje na jednym pionie i nagły zrzut wody potrafi wywołać wyraźne podciśnienie. Gdy już wybierzesz rozwiązanie, trzeba jeszcze uważać na błędy wykonawcze, bo to one najczęściej psują nawet dobry projekt.
Najczęstsze błędy, które psują wentylację kanalizacji
W tym temacie nie wygrywa ten, kto wymyśli najbardziej „sprytne” obejście, tylko ten, kto po prostu nie popełni klasycznych błędów. Najczęściej widzę te same problemy: zbyt niski wylot, zbyt dużo załamań, brak izolacji i próby łączenia instalacji, których nie wolno ze sobą mieszać. Później użytkownik słyszy bulgotanie, czuje zapach kanalizacji i szuka winy w syfonach, choć problem siedzi wyżej.
| Błąd | Skutek | Co robić zamiast |
|---|---|---|
| Wpina się przewód do kanału dymowego, spalinowego albo wentylacyjnego | Zakłócenie pracy innych przewodów i ryzyko przenikania zapachów | Zaplanować osobny kanał techniczny albo osobny pion ponad dach |
| Wylot jest zbyt niski lub zbyt blisko okien | Zapach wraca do domu przy wietrze albo przy zalegającym śniegu | Dotrzymać wymaganych odległości i wysokości nad połacią |
| Trasa ma dużo kolan i przewężeń | Większe opory, hałas, słabsze wyrównywanie ciśnienia | Uprościć przebieg i zachować średnicę pionu na całej długości |
| Przewód przechodzi przez zimny, nieizolowany szacht | Kondensat, zawilgocenie i wychładzanie instalacji | Ocieplić newralgiczny odcinek i uszczelnić przejścia |
| Zawór napowietrzający jest zamontowany w złym miejscu | Brak skuteczności, zalewanie albo utrudniony serwis | Umieścić go w suchym, dostępnym miejscu, zgodnie z przeznaczeniem |
Ja zwracam jeszcze uwagę na jedną rzecz, którą wielu inwestorów bagatelizuje: szczelność przejść i połączeń. Nawet jeśli sama trasa jest poprawna, nieszczelność w szachcie potrafi rozprowadzić zapachy po domu albo stworzyć miejsce, w którym zbiera się wilgoć. A wilgoć w połączeniu z zabudową to prosta droga do wykwitów, odspojenia materiałów i nerwowych napraw po zamknięciu ścian.
Dlatego przy takich instalacjach nie patrzę tylko na to, czy „da się przeprowadzić rurę”, ale czy będzie się dało ją później kontrolować, serwisować i utrzymać w czystości. To prowadzi prosto do ostatniego etapu: co sprawdzić, zanim zabudowa zostanie zamknięta na dobre.
Zanim zamkniesz zabudowę, sprawdź te pięć rzeczy
- Czy przewód ma osobną, zaprojektowaną trasę, a nie przypadkowe wciśnięcie w czynny kanał kominowy.
- Czy wylot jest poprowadzony ponad dach i z zachowaniem 4 m od okien i drzwi, jeśli znajdują się w zasięgu.
- Czy odcinek w zimnej strefie jest zabezpieczony przed wychłodzeniem i kondensacją.
- Czy połączenia są szczelne i dostępne do kontroli, zanim znikną za płytą lub tynkiem.
- Czy zawór napowietrzający, jeśli został zastosowany, pełni rolę pomocniczą, a nie zastępuje całej wentylacji pionu.
Jeżeli projektujesz dom od zera, najtaniej i najbezpieczniej wychodzi przewidzieć ten układ od razu w projekcie stanu surowego. Późniejsze „dopasowywanie” kanalizacji do istniejącego komina prawie zawsze oznacza więcej kompromisów niż oszczędności. W kanalizacji wygrywa prostota, szczelność i rozdzielenie funkcji, bo właśnie to daje spokój na lata.
