Dobrze rozpisany schemat instalacji sanitarnej w domu jednorodzinnym oszczędza nerwy na etapie budowy i pieniądze po zamknięciu ścian. W praktyce chodzi o to, żeby woda trafiała tam, gdzie ma trafić, a ścieki znikały bez cofek, zapachów i hałasu. Poniżej pokazuję, jak wygląda typowy układ rur i urządzeń, czym różni się rozdzielacz od trójników, jakie średnice i spadki są najczęściej stosowane oraz gdzie inwestorzy najczęściej popełniają kosztowne błędy.
Najważniejsze elementy dobrego układu wodno-kanalizacyjnego
- Instalację wodną i kanalizacyjną planuje się razem, bo zmiana jednego punktu zwykle pociąga za sobą korektę drugiego.
- Na wodzie najczęściej spotyka się zasilanie główne o średnicy 25-32 mm i podejścia 16-20 mm, ale dobór zależy od liczby punktów poboru.
- W kanalizacji liczą się średnice, spadki rzędu 2-3 cm na metr i łatwy dostęp do rewizji.
- Układ rozdzielaczowy daje większą kontrolę nad odcinkami, a trójnikowy zwykle obniża koszt materiału i upraszcza trasę rur.
- Najdroższe w naprawie są błędy ukryte pod posadzką lub w ścianie, dlatego projekt trzeba domknąć przed wykończeniem.

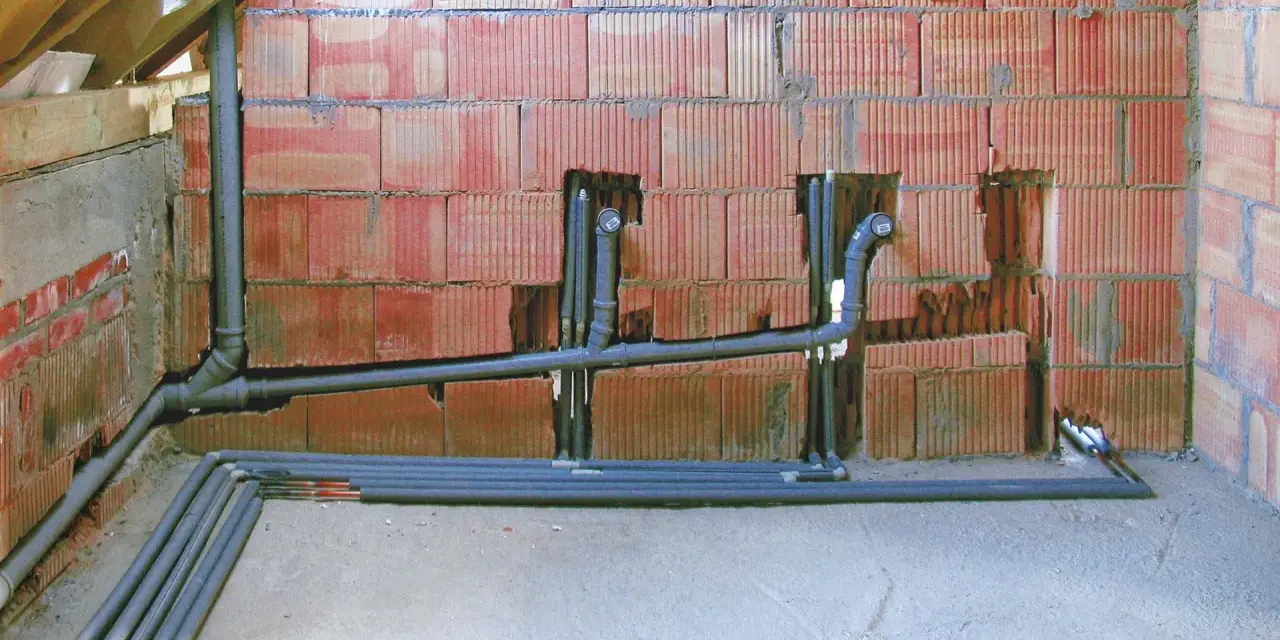

Jak wygląda typowy układ rur i urządzeń w domu
W domu jednorodzinnym patrzę na instalację sanitarną jak na dwa równoległe układy. Pierwszy doprowadza wodę do punktów poboru: kuchni, łazienek, pralni, garażu czy pomieszczenia gospodarczego. Drugi odbiera ścieki z przyborów i prowadzi je do pionów, przewodu odpływowego, a potem do kanalizacji zewnętrznej, szamba albo przydomowej oczyszczalni.
Na wejściu wody zwykle pojawia się zawór odcinający, wodomierz, filtr mechaniczny i często reduktor ciśnienia. Dalej instalacja przechodzi do rozdzielacza albo do układu trójnikowego. Po stronie odpływu każdy przybór ma syfon, bo to on blokuje przenikanie zapachów z kanalizacji do wnętrza domu. W dobrze zrobionym układzie nic nie jest przypadkowe: każdy element ma swoje miejsce i swoją funkcję.
| Element | Rola w instalacji | Na co zwracam uwagę |
|---|---|---|
| Zawór odcinający | Pozwala zamknąć dopływ wody do budynku lub fragmentu instalacji | Ma być łatwo dostępny, a nie schowany za zabudową |
| Filtr mechaniczny | Chroni armaturę, baterie i urządzenia przed zanieczyszczeniami | Wymaga miejsca na serwis i czyszczenie |
| Reduktor ciśnienia | Stabilizuje zbyt wysokie ciśnienie z sieci | Przydaje się tam, gdzie ciśnienie w przyłączu mocno faluje |
| Rozdzielacz lub trójniki | Rozprowadza wodę do poszczególnych punktów | To od tego wyboru zależy serwis, długość tras i koszt |
| Syfon | Tworzy barierę wodną przeciw zapachom | Bez syfonu instalacja szybko staje się problemem użytkowym |
| Pion kanalizacyjny i wywiewka | Zbiera ścieki i wentyluje układ | Wentylacja kanalizacji ma znaczenie dla pracy syfonów i komfortu |
Taki układ można zrealizować na kilka sposobów, ale praktycznie zawsze trzeba odpowiedzieć sobie na jedno pytanie: czy ważniejsza jest prostota montażu, czy wygoda późniejszej obsługi. To prowadzi wprost do wyboru między systemem trójnikowym a rozdzielaczowym.
System rozdzielaczowy czy trójnikowy
W części wodnej spotykam przede wszystkim dwa podejścia. System trójnikowy prowadzi wodę „po drodze” do kolejnych punktów, więc zużywa mniej rur i zwykle wychodzi taniej materiałowo. System rozdzielaczowy daje osobną linię do każdego przyboru, co ułatwia odcinanie poszczególnych obiegów i często poprawia przewidywalność ciśnienia.
| Kryterium | Trójniki | Rozdzielacz |
|---|---|---|
| Koszt materiału | Zwykle niższy | Wyższy, bo dochodzi rozdzielacz i więcej przewodów |
| Serwis | Trudniejszy, bo odcinki są bardziej powiązane | Łatwiejszy, bo można odciąć pojedynczy punkt |
| Stabilność pracy | Dobra przy krótkich i prostych trasach | Bardzo dobra w domach z większą liczbą punktów |
| Miejsce na montaż | Mniej miejsca w strefie technicznej | Trzeba przewidzieć szafkę lub przestrzeń dla rozdzielacza |
| Kiedy ma sens | Przy prostym układzie domu i mniejszej liczbie punktów | Gdy zależy mi na wygodnym serwisie i większej kontroli nad instalacją |
Jeśli punkt ciepłej wody jest daleko od źródła, rozważa się też cyrkulację c.w.u., czyli dodatkowy obieg utrzymujący ciepłą wodę bliżej baterii. To rozwiązanie poprawia komfort, ale dokłada koszt, miejsce i potrzebę sensownego sterowania. W praktyce ma sens tam, gdzie droga do łazienki lub kuchni jest po prostu za długa, żeby czekać na ciepłą wodę przy każdym odkręceniu kranu.
Po stronie wody wybór jest dość elastyczny, ale po stronie kanalizacji margines błędu jest znacznie mniejszy. Tam każdy centymetr spadku i każdy metr podejścia szybko pokazuje, czy projekt był przemyślany.
Jak wygląda część kanalizacyjna
W domu jednorodzinnym kanalizacja pracuje najczęściej grawitacyjnie, czyli ścieki spływają pod własnym ciężarem. Z punktu widzenia użytkownika najważniejsze są trzy rzeczy: odpowiednia średnica rur, właściwy spadek i wentylacja pionów. Bez tego nawet dobrze wyglądająca instalacja zaczyna sprawiać kłopoty.
| Element | Najczęstsza praktyka | Dlaczego to ważne |
|---|---|---|
| Miski ustępowe | Podejście o średnicy 100 mm | WC nie lubi zbyt wąskich i zbyt długich podejść |
| Umywalki, bidety, wanny, zlewozmywaki, pralki | Zwykle 50 mm, a przy pojedynczej umywalce lub bidetcie często spotyka się 40 mm | To średnice, które dobrze znoszą standardowy domowy przepływ |
| Długość podejść | WC do około 1 m, wanna do 2 m, inne przybory do 3 m | Zbyt długie odcinki pogarszają spływ i zwiększają ryzyko zatorów |
| Spadek poziomych odcinków | Około 2-3%, czyli 2-3 cm na metr | Zbyt mały spadek zatrzymuje osady, zbyt duży może wyciągać wodę z syfonów |

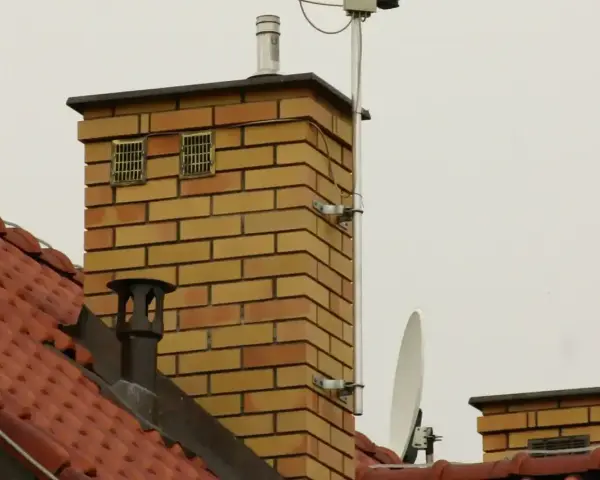

| Wentylacja pionów | Wywiewka ponad dach albo rozwiązanie zastępcze, jeśli projekt to uzasadnia | Chroni syfony przed wysysaniem i ogranicza nieprzyjemne zapachy |
| Rewizje | W miejscach newralgicznych i przed zmianą kierunku | Bez nich każdy zator kończy się kuciem |
Jest jeszcze jedna zasada, której nie lubią osoby zaczynające budowę zbyt późno: miski ustępowej nie łączy się z innymi przyborami na jednym podejściu, jeśli można tego uniknąć. To właśnie takie skróty potem generują cofki, bulgotanie i zapachy w łazience. Kanalizacja ma być cicha i przewidywalna, a nie „jakoś działająca”.
Gdy ta logika jest już jasna, można przejść do samego projektowania, bo kolejność decyzji ma tu ogromne znaczenie. Im wcześniej rozrysuję układ, tym mniej później kucia, przeróbek i nerwowych kompromisów.
Jak zaplanować instalację zanim ruszy wykończeniówka
Najlepszy moment na plan instalacji zaczyna się jeszcze przed zamknięciem stanu surowego. Wtedy da się rozsądnie przesunąć łazienkę, skrócić trasę podejścia albo dopasować kotłownię do reszty domu. Po tynkach i posadzkach każda zmiana robi się już wielokrotnie droższa.
- Najpierw ustawiam układ pomieszczeń mokrych. Łazienki, kuchnia, pralnia i pomieszczenie techniczne powinny być rozplanowane tak, żeby piony były możliwie krótkie.
- Potem zbieram wszystkie punkty poboru wody i odbioru ścieków. Liczy się nie tylko liczba baterii, ale też zmywarka, pralka, spłuczki, zewnętrzny kran czy dodatkowy zlew w garażu.
- Na tym etapie wybieram sposób rozprowadzenia wody i miejsce dla rozdzielacza, zaworów oraz urządzeń typu filtr, reduktor czy podgrzewacz.
- Wyznaczam trasy rur podposadzkowych, pionów i rewizji. Dobrze jest od razu sprawdzić, czy przewody nie wejdą w konflikt z elektryką, ogrzewaniem podłogowym albo zabudową meblową.
- Na końcu zostawiam sobie miejsce na serwis. Zawór odcinający, filtr czy rewizja mają być dostępne bez rozkuwania pół domu.
W praktyce najwięcej zyskuję wtedy, gdy mokre strefy są ustawione jedna nad drugą albo blisko siebie. To skraca przewody, upraszcza prowadzenie pionów i ogranicza liczbę połączeń ukrytych w ścianach. Taki układ nie jest przypadkiem dobrego projektu, tylko wynikiem świadomej decyzji na wczesnym etapie.
Kiedy projekt jest już rozpisany, trzeba jeszcze pilnować, żeby nie zepsuć go na budowie. I tu pojawiają się błędy, które wracają częściej niż wszystkie inne.
Najczęstsze błędy, które potem wychodzą w użytkowaniu
W instalacjach domowych najdroższe są nie same materiały, ale poprawki po wykończeniu. Dlatego zwracam uwagę przede wszystkim na błędy, które na papierze wyglądają niegroźnie, a po kilku miesiącach użytkowania zamieniają się w kłopot.
- Za długie podejścia kanalizacyjne powodują gorszy spływ i częstsze zatory, szczególnie przy WC i wannie.
- Zbyt mały spadek zatrzymuje osady, a zbyt duży potrafi „zgubić” wodę z syfonu.
- Brak wentylacji pionu kończy się bulgotaniem, wysysaniem syfonów i zapachem kanalizacji w pomieszczeniach.
- Ukryte połączenia bez dostępu są problemem w chwili pierwszej awarii, bo wtedy trzeba kuć gotową podłogę lub ścianę.
- Zbyt małe średnice na odcinkach wspólnych mogą powodować hałas i spadek komfortu korzystania z kilku punktów naraz.
- Brak izolacji na odcinkach w chłodnych strefach zwiększa hałas, ryzyko roszenia i straty ciepła.
- Brak dokumentacji powykonawczej utrudnia każdą późniejszą przeróbkę, nawet jeśli instalacja na pierwszy rzut oka działa poprawnie.
Do tego dorzuciłbym jeszcze jeden błąd, bardzo częsty przy budowie systemem gospodarczym: zmienianie projektu „na oko” w trakcie prac. Drobna przesunięta umywalka potrafi wymusić dłuższe podejście, a dłuższe podejście to już inny spadek, inny przebieg i czasem dodatkowa rewizja. To właśnie tak rodzą się koszty, których nikt nie wpisał do budżetu.
Kiedy wiem, czego unikać, dopiero wtedy porównuję materiały i budżet. Taniej nie zawsze znaczy rozsądniej, a dobór tworzywa ma realny wpływ na trwałość i komfort pracy instalacji.
Jakie materiały i koszty mają sens w domu jednorodzinnym
W części wodnej i kanalizacyjnej najczęściej korzysta się dziś z tworzyw sztucznych, bo są lekkie, odporne na korozję i wygodne w montażu. Miedź nadal ma swoje miejsce, ale zwykle wtedy, gdy inwestor świadomie wybiera wyższą trwałość i akceptuje większy koszt. W kanalizacji z kolei liczy się przede wszystkim gładkość rur, poprawny montaż i odpowiedni spadek.
| Materiał | Zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| PP / PPR | Woda zimna i ciepła, część instalacji rozprowadzających | Relatywnie niski koszt, odporność na korozję, dobra trwałość | Mniej elastyczny, wymaga starannego prowadzenia i zgrzewania |
| PEX | Woda użytkowa, szczególnie w układzie rozdzielaczowym | Elastyczny, szybki montaż, wygodny przy skomplikowanych trasach | Wymaga dobrej jakości złączek i przemyślanego montażu |
| Miedź | Woda użytkowa i wybrane odcinki techniczne | Trwała, odporna, kompaktowa | Zwykle droższa od tworzyw i bardziej wymagająca cenowo |
| PVC-U / PP kanalizacyjne | Kanalizacja wewnętrzna i odpływy | Gładkie ścianki, dobra dostępność, rozsądny koszt | Trzeba pilnować spadków, wentylacji i wyciszenia |
Jeśli chodzi o budżet, to za punkt instalacyjny w Polsce często płaci się dziś około 300-600 zł robocizny, ale koszt całej instalacji wod-kan potrafi zamknąć się w przedziale od mniej więcej 10 tys. zł do kilkudziesięciu tysięcy złotych. Rozstrzał robią przede wszystkim liczba punktów, długość tras, wybór materiałów, obecność cyrkulacji c.w.u. i stopień skomplikowania domu.
Moim zdaniem najrozsądniej oszczędza się na nadmiarowych fajerwerkach, a nie na elementach serwisowych. Zawory, rewizje, dobre przejścia przez przegrody i sensowna izolacja nie są miejscem na pozorne cięcia kosztów.
Co sprawdzam przed zamknięciem ścian i posadzek
Przed zasłonięciem rur robię kilka kontroli, bo to ostatni moment, kiedy da się coś poprawić bez demolowania wykończonych warstw. Ten etap nie jest formalnością. To właśnie tutaj wychodzi, czy instalacja będzie działać bezproblemowo przez lata, czy tylko do pierwszej awarii.
- Sprawdzam szczelność instalacji wodnej zgodnie z projektem i zaleceniami producenta systemu.
- Mierzę spadki na kanalizacji i upewniam się, że poziome odcinki nie zostały „zrobione na oko”.
- Kontroluję, czy rewizje, zawory i filtry pozostaną dostępne po zabudowie.
- Upewniam się, że piony mają sensowne odpowietrzenie i nie będą powodować zasysania syfonów.
- Robię zdjęcia tras rur z wymiarami odniesionymi do ścian, narożników i osi pomieszczeń.
- Patrzę, czy żaden przewód nie koliduje z przyszłą zabudową meblową, brodzikiem, wanną albo ogrzewaniem podłogowym.
Jeśli miałbym wskazać jedną zasadę, byłaby prosta: lepiej mieć układ prosty, czytelny i serwisowalny niż efektowny na planie. Dobrze narysowana instalacja ma działać bez hałasu, zapachów i niespodzianek po zamknięciu ścian. Właśnie tak warto czytać każdy schemat w domu jednorodzinnym: jako mapę do systemu, który ma być niewidoczny, ale absolutnie niezawodny.
