Najkrócej: RTL pilnuje temperatury powrotu, a nie całej instalacji, dlatego w małej podłogówce albo przy ograniczaniu temperatury na grzejniku ma bardzo konkretne zadanie. Najczęstszy dylemat brzmi prosto: zawór RTL na powrocie czy zasilaniu? W praktyce to właśnie miejsce montażu decyduje o tym, czy układ będzie stabilny, czy zacznie reagować z opóźnieniem albo w ogóle nie zadziała tak, jak trzeba. W tym artykule pokazuję, jak ja podchodzę do poprawnego montażu, kiedy taki zawór ma sens i jakie błędy najczęściej psują efekt.
Najważniejsze wnioski o montażu RTL w instalacji
- RTL montuje się na powrocie, bo mierzy temperaturę wody opuszczającej pętlę, a nie gorący impuls z kotła.
- To rozwiązanie najlepiej sprawdza się przy małych strefach ogrzewania, zwykle do ok. 15 m2.
- Na zasilaniu RTL nie spełnia swojej roli, bo nie ogranicza temperatury powrotu w sposób, do jakiego został zaprojektowany.
- Poprawny montaż wymaga uwzględnienia kierunku przepływu, miejsca czujnika i tego, by nie dogrzewać głowicy od otoczenia.
- Typowy zakres nastaw spotykany w takich zaworach to 10-50°C, ale zawsze trzeba sprawdzić konkretny model.
- RTL nie zastępuje grupy mieszającej w większej instalacji ani nie rozwiązuje problemu źle dobranej temperatury zasilania całego systemu.
Czym RTL różni się od zwykłego zaworu termostatycznego
RTL, czyli ogranicznik temperatury powrotu, działa inaczej niż klasyczny zawór grzejnikowy. Nie steruje on komfortem w pokoju wprost, tylko obserwuje temperaturę medium wracającego z pętli i na tej podstawie domyka albo otwiera przepływ. To ważne rozróżnienie, bo od razu pokazuje, że ten element jest przeznaczony do kontroli temperatury powrotu, a nie do przypadkowego „gdzieś po drodze”.
W praktyce RTL spotykam najczęściej w dwóch sytuacjach: przy małych fragmentach ogrzewania podłogowego oraz w układach mieszanych, gdzie jedna strefa ma pracować niskotemperaturowo. Producenci zwykle podają, że takie rozwiązanie ma sens przy powierzchniach rzędu do ok. 15 m2. To nie jest więc zawór do całego domu, tylko do wycinka instalacji, który trzeba kontrolować bardziej precyzyjnie.
Jeżeli instalacja ma większą bezwładność, kilka pętli albo kilka pomieszczeń, RTL przestaje być narzędziem „na wszystko”. I właśnie wtedy warto zrozumieć, dlaczego jego miejsce montażu ma aż takie znaczenie.
Dlaczego montuje się go na powrocie
Odpowiedź jest prosta: bo tak ma działać jego czujnik. Głowica RTL reaguje na temperaturę wody, która wraca z obiegu. Jeśli temperatura powrotu rośnie ponad ustawiony próg, zawór przymyka przepływ. Gdy woda wracająca jest zbyt chłodna, zawór otwiera się bardziej i pętla znowu dostaje ciepło.
Na zasilaniu logika działania byłaby błędna. Zawór widziałby przede wszystkim gorącą wodę wychodzącą ze źródła ciepła, a nie realny stan pętli. W efekcie mogłoby dojść do sytuacji, w której układ domyka się nie wtedy, kiedy trzeba, albo w ogóle nie utrzymuje zadanej temperatury powierzchni. Innymi słowy: na zasilaniu RTL traci swój podstawowy sens.
| Miejsce montażu | Co widzi zawór | Co się dzieje w instalacji |
|---|---|---|
| Powrót | Rzeczywistą temperaturę wody wracającej z pętli | Regulacja jest stabilna i zgodna z założeniem producenta |
| Zasilanie | Gorącą wodę z kotła lub rozdziału | RTL nie ogranicza poprawnie temperatury powrotu i może reagować myląco |
Ja patrzę na to tak: jeżeli element ma ograniczać temperaturę powrotu, to musi być wpięty dokładnie tam, gdzie tę temperaturę da się odczytać bez zakłóceń. Z tej zasady wynika cała reszta montażu.

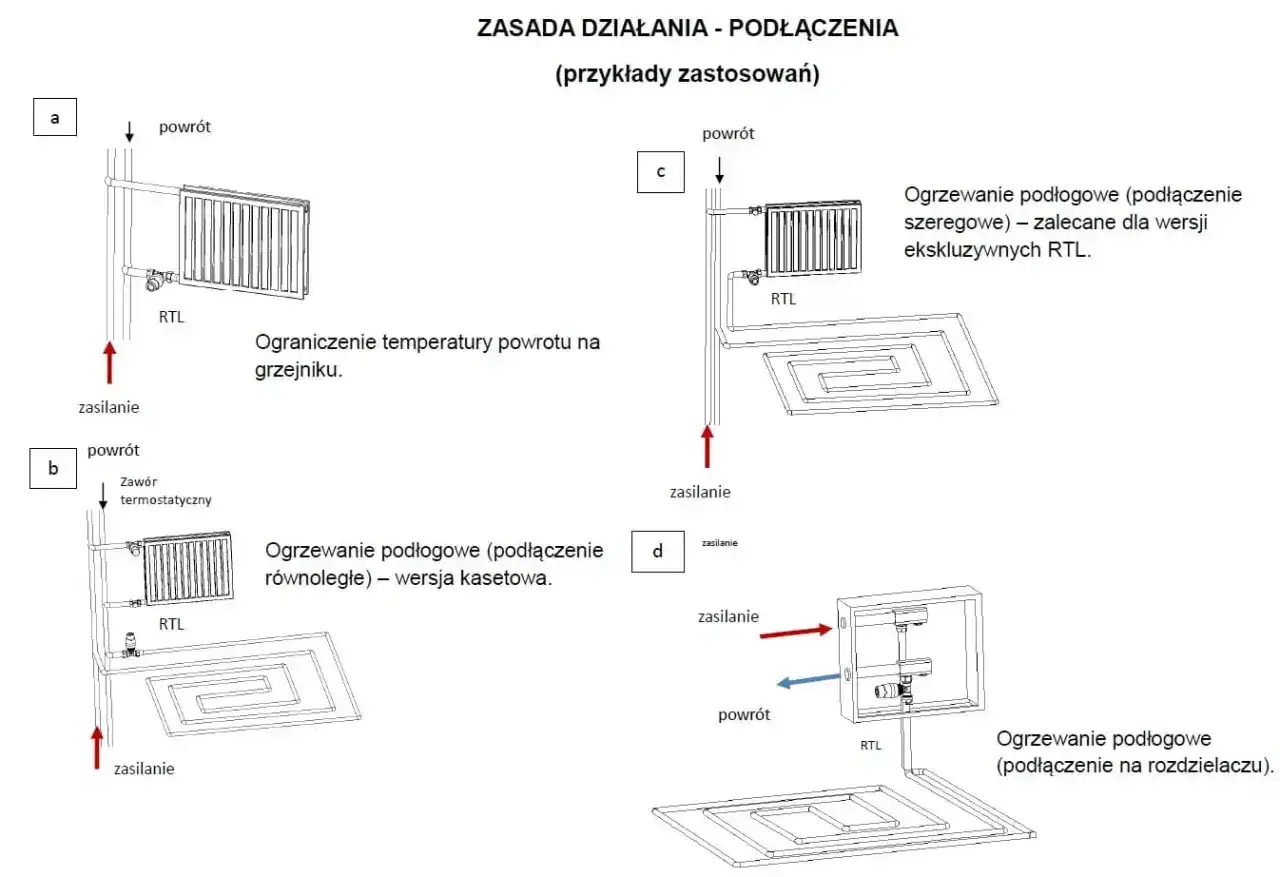

Jak wygląda poprawny układ w podłogówce i przy grzejniku
W podłogówce RTL montuje się tak, aby woda najpierw przepłynęła przez pętlę grzewczą, a dopiero potem trafiła do zaworu ograniczającego temperaturę powrotu. To jest kluczowa kolejność. Wtedy czujnik dostaje informację o tym, co naprawdę dzieje się w obiegu, a nie o tym, co dzieje się na wejściu z kotła lub rozdzielacza.
W układzie przy grzejniku zasada jest podobna: zawór ma kontrolować powrót z odbiornika, a nie „oglądać” zasilanie przed oddaniem ciepła do pomieszczenia. Dlatego przy montażu zawsze sprawdzam strzałkę na korpusie i nie ufam wyłącznie temu, że instalacja „mniej więcej” wygląda dobrze. W hydraulice takie uproszczenie mści się szybko.
Przy montażu zwracam uwagę na kilka rzeczy:
- RTL powinien znaleźć się po stronie powrotnej pętli lub odbiornika.
- Głowica i czujnik nie mogą być dogrzewane przez sąsiednie źródło ciepła, na przykład zamkniętą szafkę rozdzielacza.
- Trzeba zachować zgodny z instrukcją kierunek przepływu.
- W miejscu montażu warto zapewnić swobodny dostęp do nastawy, bo później to ułatwia korektę temperatury.
- Po uruchomieniu należy sprawdzić, czy zawór rzeczywiście otwiera się i domyka w reakcji na zmianę temperatury powrotu.
To są drobiazgi, ale właśnie one decydują, czy zawór działa jak precyzyjny ogranicznik, czy jak przypadkowy element wpięty „gdzieś w instalacji”. A skoro montaż potrafi tak zmienić efekt, warto od razu zobaczyć, jakie błędy pojawiają się najczęściej.
Błędy, które najczęściej psują regulację
W praktyce spotykam kilka powtarzalnych pomyłek. Część z nich daje tylko gorszy komfort, ale część potrafi całkiem rozregulować małą podłogówkę.
- Montaż na zasilaniu zamiast na powrocie. To najgorszy z typowych błędów, bo zawór przestaje kontrolować to, do czego został stworzony.
- Zabudowanie czujnika w miejscu ogrzewanym. Gdy głowica jest podgrzewana przez otoczenie, może „myśleć”, że powrót jest cieplejszy niż w rzeczywistości, i nie otwierać się prawidłowo.
- Ignorowanie strzałki przepływu. RTL jest elementem kierunkowym, więc odwrócenie go potrafi zniszczyć logikę pracy.
- Próba użycia RTL do zbyt dużej powierzchni. Przy większej strefie jedna głowica nie ogarnie całej bezwładności układu.
- Oczekiwanie, że RTL zastąpi sterowanie pokojowe. On ogranicza temperaturę powrotu, ale nie jest pełnym regulatorem komfortu w pomieszczeniu.
Do tego dochodzi jeszcze jeden, mniej oczywisty problem: zbyt wysoka temperatura zasilania całego układu. RTL potrafi ograniczyć skutek na małej pętli, ale nie naprawi źle zaprojektowanego źródła ciepła. I właśnie dlatego kolejny krok to właściwa nastawa oraz ocena, czy ten zawór w ogóle wystarczy.
Jak dobrać nastawę i kiedy RTL już nie wystarczy
W większości domowych rozwiązań spotykam zakres nastaw od 10 do 50°C. To wygodne, bo pozwala dopasować pracę do łazienki, małej strefy podłogówki albo pojedynczego odbiornika. Nie ustawiam jednak wartości „na oko”. Zaczynam od projektu albo od danych producenta podłogi, a dopiero potem koryguję pracę na podstawie realnego nagrzewania.
| Sytuacja | Czy RTL wystarczy | Co zrobiłbym w praktyce |
|---|---|---|
| Mała łazienka 4-8 m2 | Tak | RTL na powrocie zwykle daje prostą i skuteczną regulację |
| Jedna mała strefa do ok. 15 m2 | Zwykle tak | Sprawdzam długość pętli, nastawę i temperaturę zasilania |
| Salon lub kilka pętli w jednym pomieszczeniu | Najczęściej nie | Myślę o grupie mieszającej albo bardziej rozbudowanej regulacji |
| Cały dom z wieloma strefami | Nie | RTL traktuję tylko jako element pomocniczy, nie główne sterowanie |
Przy uruchomieniu świeżej posadzki zwracam uwagę jeszcze na jedną rzecz: producenci podłóg i osprzętu zwykle zalecają ostrożne wygrzewanie. W typowych instrukcjach spotyka się start od około 20-25°C temperatury zasilania przez 3 dni, a potem podniesienie do temperatury projektowej na kolejne 4 dni. Dla posadzek cementowych podaje się zwykle czas dojrzewania około 21 dni, a dla anhydrytowych około 7 dni. Dodatkowo nie przekraczałbym maksymalnych temperatur w pętli: około 55°C dla posadzek cementowych i anhydrytowych oraz 45°C dla posadzek żywicznych.
To nie są liczby po to, żeby wyglądać technicznie. One realnie chronią posadzkę przed przegrzaniem i pomagają dobrać moment, w którym RTL ma pracować spokojnie, a nie na granicy swoich możliwości. Zostaje jeszcze ostatni etap: szybka kontrola przed zamknięciem instalacji.
Co sprawdzam przed pierwszym uruchomieniem
Jeśli miałbym zostawić jedną praktyczną listę kontrolną, wyglądałaby tak. Dzięki niej od razu wyłapuję większość problemów, które później robią poprawki i niepotrzebne rozkuwanie zabudowy.
- Sprawdzam, czy zawór jest wpięty po stronie powrotu, a nie na zasilaniu.
- Patrzę, czy strzałka na korpusie zgadza się z kierunkiem przepływu.
- Kontroluję, czy czujnik nie jest narażony na dodatkowe źródło ciepła z rozdzielacza, ściany lub szafki.
- Upewniam się, że obieg jest dokładnie odpowietrzony, bo zapowietrzenie potrafi zniekształcić pracę zaworu.
- Weryfikuję, czy nastawa nie została ustawiona niżej niż temperatura otoczenia samego ogranicznika, bo wtedy może się nie otwierać.
- Przy większym oporze lub hałasie sprawdzam, czy instalacja nie pracuje na zbyt dużym spadku ciśnienia.
W dobrze zrobionej instalacji RTL jest prostym, ale bardzo skutecznym elementem. Montuję go na powrocie, pilnuję warunków pracy i nie próbuję z niego robić regulatora do całego domu. Jeśli masz małą strefę ogrzewania i poprawnie dobrane zasilanie, taki układ działa przewidywalnie, a to w domowych instalacjach zwykle ma większą wartość niż najbardziej rozbudowana, ale źle ustawiona automatyka.
