Schodowy i krzyżowy wyglądają podobnie na ścianie, ale w instalacji pełnią zupełnie inną funkcję. Pierwszy pozwala sterować światłem z dwóch miejsc, drugi rozszerza układ o kolejne punkty, gdy sama para łączników już nie wystarcza. W tym artykule pokazuję różnice w budowie, zastosowaniu, cenie i typowych błędach, żeby łatwiej dobrać osprzęt do schodów, korytarza albo domu wielopoziomowego.
Najkrótsza różnica, która naprawdę pomaga przy wyborze
- Łącznik schodowy pracuje na końcach układu i wystarcza do sterowania z dwóch miejsc.
- Łącznik krzyżowy wstawia się pomiędzy schodowe, gdy chcesz mieć trzy lub więcej punktów sterowania.
- Schodowy ma zwykle 3 zaciski, a krzyżowy 4 zaciski.
- W praktyce o wyborze decyduje nie wygląd, tylko liczba miejsc, z których ma działać jedno światło.
- Przy zakupie sprawdź też 10AX lub 16AX, sposób montażu i zgodność z ramką.
- Jeśli instalacja jest starsza, nie zakładaj układu po samych kolorach przewodów.
Czym różni się łącznik schodowy od krzyżowego
Najprościej mówiąc: schodowy zamyka układ sterowania oświetleniem z dwóch miejsc, a krzyżowy ten układ rozbudowuje. Schodowy ma trzy zaciski i działa w parze z drugim schodowym. Krzyżowy ma cztery zaciski, bo przełącza dwie żyły korespondencyjne, czyli przewody łączące łączniki między sobą.
| Cecha | Łącznik schodowy | Łącznik krzyżowy |
|---|---|---|
| Rola w układzie | Element końcowy | Element pośredni |
| Liczba zacisków | Zwykle 3 | Zwykle 4 |
| Minimalny układ | 2 sztuki | Nie działa samodzielnie |
| Typowe miejsce montażu | Początek i koniec ciągu komunikacyjnego | Między łącznikami schodowymi |
| Najczęstsze zastosowanie | Schody, sypialnia z dwoma wejściami, korytarz | Długi korytarz, klatka schodowa, dom wielopoziomowy |
W popularnych katalogach osprzętu standardem są dziś mechanizmy 10AX, a w części serii także 16AX. To ważne nie dlatego, że lepsza liczba wygląda lepiej na opakowaniu, tylko dlatego, że mówi o dopuszczalnym obciążeniu mechanizmu. Sama budowa to jednak połowa historii, bo prawdziwa różnica wychodzi dopiero w układzie z kilku punktów sterowania.
Jak działa układ sterowania z kilku miejsc
W praktyce układ schodowy opiera się na dwóch łącznikach, które „przekazują” sobie stan obwodu. Gdy dopinasz do niego krzyżowy, dostajesz dodatkowy punkt pośredni. To dlatego w większych domach jedno światło przy schodach można zapalić na dole, zgasić na półpiętrze i ponownie włączyć na górze bez wracania do pierwszego łącznika.
Dwa punkty sterowania
To najprostszy i najczęstszy wariant. Wystarcza para łączników schodowych, jeśli masz tylko dwa miejsca obsługi, na przykład wejście i wyjście z długiego pokoju albo dwa końce krótkiego korytarza.

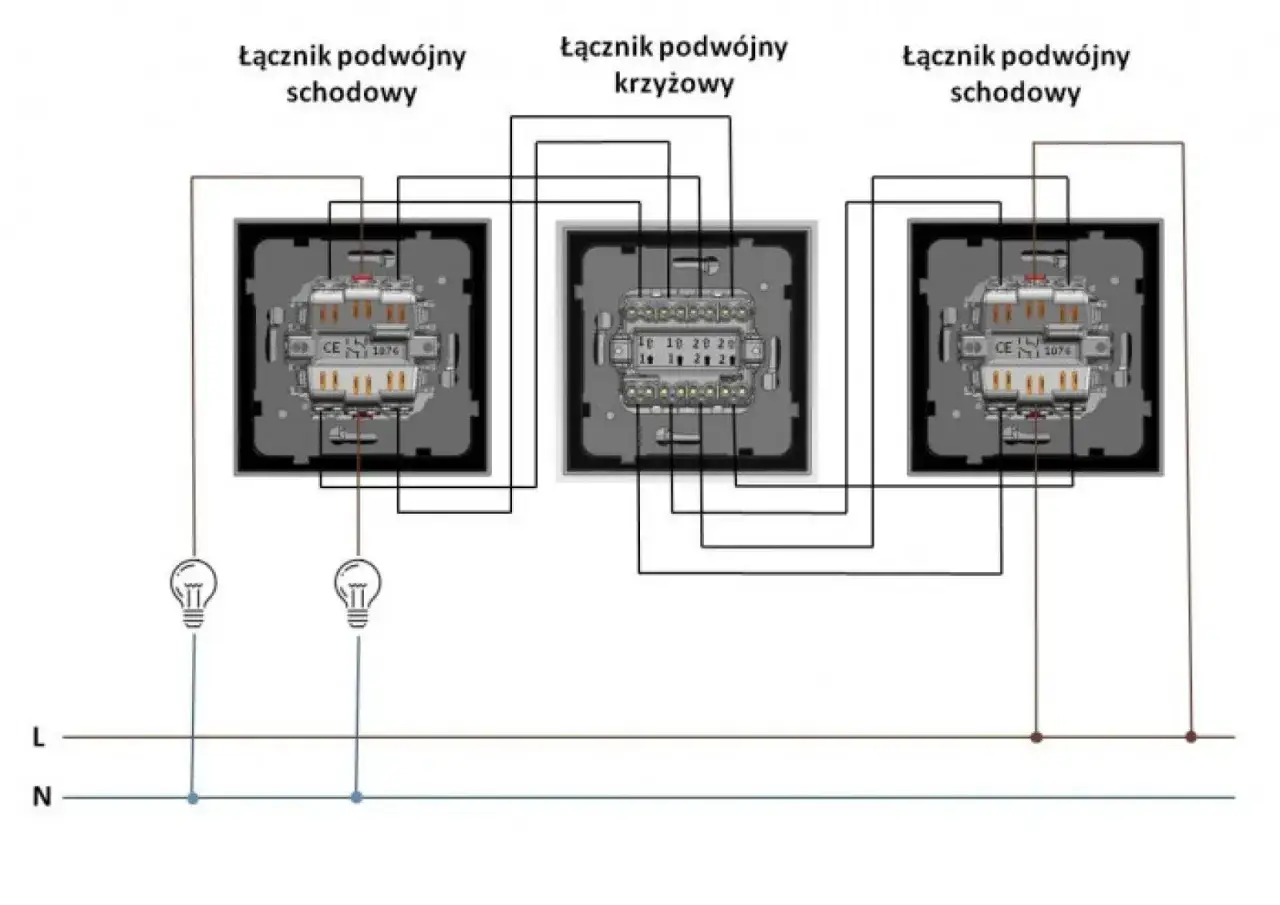

Trzy punkty sterowania
Tu między dwa schodowe wchodzi krzyżowy. Ten układ świetnie sprawdza się przy schodach z podestem albo w korytarzu, w którym nie chcesz iść po ciemku tylko po to, żeby sięgnąć do jednego z końców. To właśnie ten scenariusz najczęściej stoi za pytaniem, jak rozumieć różnicę między tymi dwoma łącznikami.
Przeczytaj również: Pompa CO - jaki bieg? Ustawienia dla grzejników i podłogówki
Cztery i więcej punktów
Technicznie można dołożyć kolejne łączniki krzyżowe, ale przy większej liczbie punktów instalacja robi się coraz bardziej rozbudowana. W takim układzie warto uczciwie ocenić, czy tradycyjny osprzęt ma jeszcze sens, czy lepiej od razu przewidzieć automatykę oświetlenia albo przekaźnik bistabilny. Przy kilku punktach klasyczne rozwiązanie jest wygodne, ale nie zawsze najprostsze do późniejszego serwisowania.
To prowadzi do najważniejszego praktycznego pytania: kiedy naprawdę wystarczy zwykła para schodowych, a kiedy bez krzyżowego nie da się sensownie zamknąć projektu.
Kiedy wybrać który łącznik przy remoncie lub budowie
Ja przy planowaniu instalacji zaczynam nie od modelu, tylko od pytania, z ilu miejsc światło ma być obsługiwane. Dopiero potem dobieram osprzęt. To brzmi banalnie, ale właśnie tu najczęściej pojawia się błąd: ktoś kupuje ładny mechanizm, a później okazuje się, że układ przewodów w ścianie nie pasuje do zamierzonego scenariusza.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Światło ma działać z 2 miejsc | Para schodowych | Najprostszy i najtańszy układ |
| Światło ma działać z 3 miejsc | 2 schodowe + 1 krzyżowy | Krzyżowy dodaje punkt pośredni |
| Długi korytarz z kilkoma wejściami | Układ z krzyżowym lub automatyką | Wygoda rośnie, ale rośnie też złożoność |
| Schody w domu piętrowym | Schodowe na końcach, krzyżowy na podestach | Najbardziej naturalne zastosowanie |
| Dom w fazie projektu | Przewidzieć dodatkową puszkę | Łatwiej rozbudować układ od razu niż kuć ściany później |
Jeśli planujesz budowę od zera, dobrze jest od razu założyć margines. Nawet gdy dziś wydaje ci się, że dwa punkty wystarczą, trzeci punkt przy schodach albo w długim przejściu bywa później zaskakująco przydatny. Zanim jednak wrzucisz osprzęt do koszyka, warto sprawdzić, jak rozpoznać właściwy model po oznaczeniach i zaciskach.
Jak rozpoznać właściwy model przed zakupem
W sklepie oba łączniki potrafią wyglądać bardzo podobnie, dlatego nie sugerowałbym się samą ramką albo kolorem. Najpewniejsza jest liczba zacisków i schemat nadrukowany na mechanizmie. Schodowy zwykle ma wspólny zacisk L oraz dwa wyjścia, a krzyżowy ma układ czterech zacisków ustawionych parami.
- Sprawdź, czy na mechanizmie widać symbol układu, a nie tylko nazwę serii.
- Zweryfikuj liczbę zacisków przed montażem, bo to od razu zdradza typ łącznika.
- Patrz na parametr 10AX lub 16AX, a nie tylko na sam wygląd osprzętu.
- Jeśli instalacja ma iść w łazience, garażu albo przy wejściu z zewnątrz, rozważ wersję bryzgoszczelną lub podwyższone IP.
- Upewnij się, że mechanizm pasuje do tej samej serii ramek, którą już masz lub planujesz kupić.
- Nie zakładaj, że kolor przewodów jest zawsze zgodny z podręcznikiem; w starszych instalacjach bywa różnie.
W praktyce najważniejsze jest to, by nie kupować „na oko”. Krzyżowy ma sens tylko wtedy, gdy rzeczywiście staje się częścią układu z dwoma schodowymi. W odwrotnej sytuacji po prostu przepłacasz za rozwiązanie, które nie daje żadnej dodatkowej korzyści.
Najwięcej problemów nie wynika z samej teorii, tylko z kilku powtarzalnych pomyłek przy montażu.Najczęstsze błędy, które potem psują działanie układu
Widziałem już instalacje, w których światło działało „prawie dobrze”, czyli tylko pod pewnym kątem, po dociśnięciu klawisza albo po przestawieniu jednego przewodu. Zwykle winny był nie sam łącznik, lecz pomyłka w logice układu.
- Zakup złego typu osprzętu - zamiast krzyżowego trafia się schodowy albo odwrotnie.
- Mylenie przewodów korespondencyjnych - to dwa przewody, które łączą łączniki między sobą; ich zamiana potrafi wywrócić układ.
- Rozłączanie niewłaściwego przewodu - łącznik powinien sterować fazą, nie neutralnym.
- Opieranie się wyłącznie na kolorach - w starszych domach to jeden z najczęstszych powodów błędów.
- Brak miejsca w puszce - przy większej liczbie żył i dodatkowych złączkach robi się ciasno, a to utrudnia serwis.
- Zbyt mała rezerwa na przyszłość - po remoncie okazuje się, że trzeci punkt sterowania byłby jednak potrzebny.
Najrozsądniejsza zasada brzmi prosto: jeśli schemat nie jest jasny na etapie planowania, nie próbuj zgadywać po samym wyglądzie mechanizmu. To właśnie wtedy drobna oszczędność potrafi zamienić się w kosztowne poprawki. Gdy cena przestaje być jedynym kryterium, liczą się jeszcze jakość mechanizmu i warunki pracy.
Ile to kosztuje i co realnie wpływa na wybór
Orientacyjnie zwykłe łączniki schodowe są tańsze od krzyżowych, bo mają prostszą budowę. W popularnych seriach można dziś przyjąć, że mechanizm schodowy kosztuje zwykle około 18-25 zł, a krzyżowy około 26-32 zł. Wersje z podświetleniem, wyższym IP, lepszym wykończeniem albo w bardziej rozbudowanej serii potrafią kosztować wyraźnie więcej.
| Co podnosi cenę | Wpływ na praktykę | Kiedy ma sens dopłata |
|---|---|---|
| Podświetlenie | Łatwiej znaleźć łącznik po ciemku | Na korytarzu, w domku wakacyjnym, przy schodach |
| IP44/IP54 | Lepsza ochrona przed wilgocią i pyłem | Przy wejściu, w garażu, w pomieszczeniach bardziej narażonych na wilgoć |
| Lepsza seria designu | Bardziej spójny wygląd wnętrza | Gdy osprzęt jest widoczny i ma znaczenie estetyczne |
| Mechanizm 16AX | Większy zapas obciążenia | Gdy instalacja ma pracować długoterminowo i z większym marginesem |
| Podwójne mechanizmy | Obsługa dwóch obwodów w jednej obudowie | Przy bardziej złożonych punktach sterowania |
W praktyce nie dopłaca się do „lepszego” łącznika dla samej zasady. Dopłata ma sens wtedy, gdy coś rozwiązuje: wilgoć, słabą widoczność, większą liczbę punktów sterowania albo potrzebę estetyki. Jeżeli te rzeczy masz już przemyślane, zostaje ostatni krok: sprawdzić instalację przed zamknięciem puszek.
Co sprawdzić przed zamknięciem puszek
To jest moment, w którym oszczędza się najwięcej nerwów. Jeśli instalacja jest jeszcze otwarta, można bez bólu skorygować błędne podłączenie, dołożyć dodatkową puszkę albo poprawić układ przewodów. Po zamknięciu ścian każda zmiana kosztuje już wielokrotnie więcej.
- Upewnij się, że liczba punktów sterowania zgadza się z zaplanowanym osprzętem.
- Sprawdź, czy przewody korespondencyjne są poprowadzone tak, jak wymaga tego układ.
- Zweryfikuj, czy w puszce jest dość miejsca na zaciski i ewentualne złączki.
- Potwierdź zgodność mechanizmu z ramkami, które naprawdę chcesz zamontować.
- Jeżeli cokolwiek wygląda nietypowo, zrób zdjęcie i pokaż je elektrykowi przed zasłonięciem bruzd.
W instalacjach domowych nie wygrywa ten, kto kupi najwięcej osprzętu, tylko ten, kto dobiera go do realnego układu i przewiduje przyszłe potrzeby. Jeśli patrzysz na schodowy i krzyżowy jak na dwa elementy jednego systemu, wybór staje się prosty: schodowy zamyka układ na końcach, krzyżowy dodaje wygodę pośrodku, a dobrze zaplanowana instalacja robi resztę za ciebie.
