Najważniejsze decyzje zapadają przed pierwszym przewodem
- Garaż musi mieć elektryczną instalację oświetleniową, a przewody trzeba prowadzić tak, by dało się je później wymienić bez naruszania konstrukcji.
- Najbezpieczniej działa układ z osobnymi obwodami dla światła, gniazd, bramy i ewentualnie ładowarki auta.
- W nowej instalacji stawia się na rozdzielenie przewodu ochronnego i neutralnego, wyłączniki nadprądowe, ochronę różnicowoprądową oraz ochronę przeciwprzepięciową.
- W małym garażu domowym zwykle nie ma potrzeby projektowania awaryjnego oświetlenia, ale w większych obiektach obowiązują już konkretne progi powierzchni.
- Przy planowaniu warto od razu zostawić rezerwę na przyszłe urządzenia, najlepiej 20-30% wolnych miejsc w rozdzielnicy.
Co ustalić, zanim pociągniesz przewody
Ja zawsze zaczynam od jednego pytania: do czego ten garaż ma naprawdę służyć? Inaczej projektuje się pomieszczenie tylko do parkowania auta, inaczej mały warsztat, a jeszcze inaczej garaż z myjką, kompresorem, ładowaniem akumulatorów albo przygotowaniem pod wallbox. Od tego zależy liczba obwodów, rozmieszczenie gniazd, moc oświetlenia i to, czy w rozdzielnicy zostawiam miejsce na przyszłą rozbudowę.
W polskich warunkach technicznych garaż powinien mieć instalację oświetleniową, a same pomieszczenia techniczne i gospodarcze muszą być wyposażone w instalacje elektryczne dostosowane do przeznaczenia. To ważne, bo garaż nie jest „dodatkowym pokojem z gniazdkiem”, tylko przestrzenią o większym ryzyku wilgoci, pyłu i uszkodzeń mechanicznych. W praktyce biorę też pod uwagę wysokość garażu, przebieg tras kablowych i to, czy instalacja ma przechodzić przez ścianę nośną, strop albo zewnętrzną elewację.
Jeśli garaż jest częścią domu, od razu sprawdzam, czy da się rozdzielić jego zasilanie od obwodów mieszkalnych tak, by awaria narzędzia nie gasiła światła w całym budynku. Kiedy te decyzje są jasne, łatwiej przejść do sensownego podziału na obwody, bo właśnie on robi największą różnicę w codziennym użytkowaniu.
Jak rozdzielić obwody w garażu
W garażu najwięcej problemów widzę tam, gdzie wszystko wisi na jednym zabezpieczeniu. To działa do pierwszego przeciążenia: ktoś włącza odkurzacz, ładowarkę, lampę roboczą i mały grzejnik, a później zastanawia się, czemu znów wybija bezpiecznik. Ja wolę od początku podzielić instalację na kilka logicznych torów, bo to daje wygodę, lepszą diagnostykę i mniejsze ryzyko, że jedna usterka wyłączy cały garaż.
| Obwód | Do czego służy | Jak zwykle go planuję | Dlaczego warto go wydzielić |
|---|---|---|---|
| Oświetlenie | Oprawy główne i lampy nad strefą pracy | Osobny obwód, najlepiej z podziałem na 2 sekcje | Awaria gniazda lub narzędzia nie gasi światła |
| Gniazda robocze | Ładowarki, odkurzacz, drobne elektronarzędzia | Minimum jeden obwód, przy większym garażu dwa | Łatwiej uniknąć przeciążenia i plątaniny przedłużaczy |
| Brama i automatyka | Napęd bramy, fotokomórki, sterowanie | Oddzielny, stabilny obwód | Serwis bramy nie wyłącza reszty wyposażenia |
| Ładowanie EV | Wallbox lub przygotowanie pod ładowarkę | Wyłącznie dedykowany obwód | To odbiornik o dużej i długotrwałej mocy |
| Ogrzewanie i osuszanie | Grzejnik, promiennik, osuszacz powietrza | Osobny obwód, jeśli urządzenie ma pracować regularnie | Takie urządzenia długo pracują i łatwo przeciążają instalację |
| Gniazdo zewnętrzne | Myjka, lampy podjazdowe, sprzęt ogrodowy | Wydzielona linia lub osobny obwód | To strefa bardziej narażona na wilgoć i uszkodzenia |
Na mały garaż zwykle wystarczają 3 obwody: światło, gniazda i brama. Gdy dochodzi warsztat albo przygotowanie pod samochód elektryczny, bezpieczniej jest myśleć o 5-6 obwodach i odpowiednim zapasie miejsca w rozdzielnicy. Z takiego podziału płynnie wynika temat zabezpieczeń, bo to one decydują, czy instalacja będzie tylko poprawna na papierze, czy naprawdę odporna na codzienne użycie.

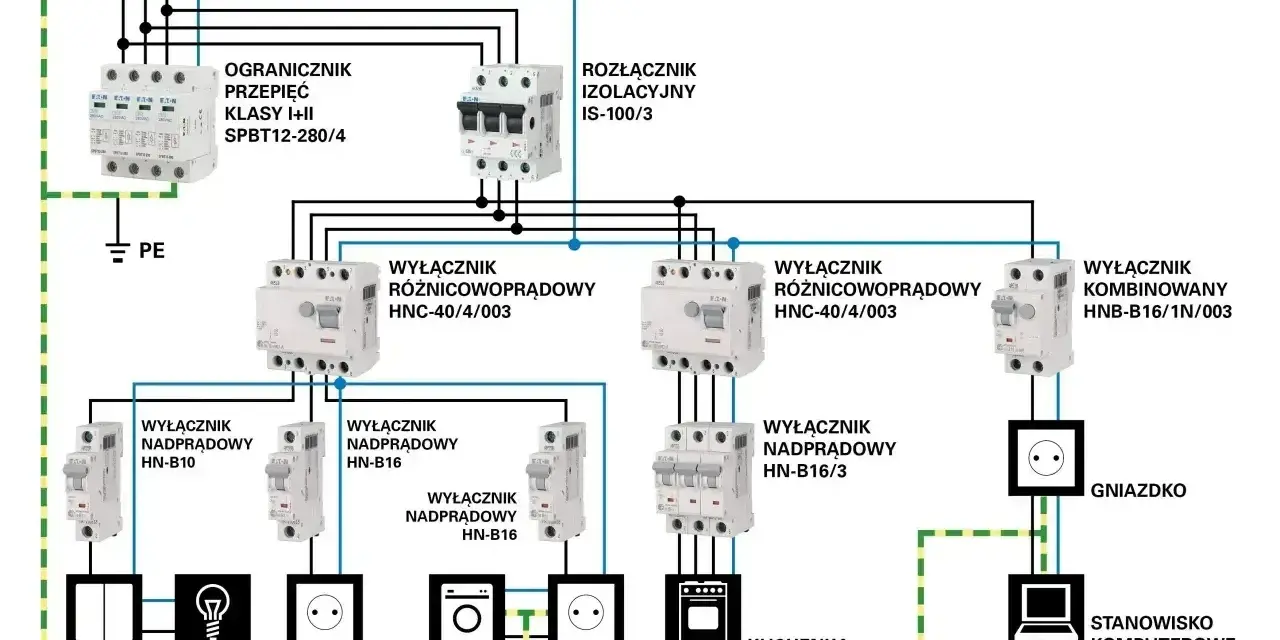

Zabezpieczenia, które naprawdę robią różnicę
Warunki techniczne wymagają w instalacjach elektrycznych m.in. urządzeń ochronnych różnicowoprądowych, wyłączników nadprądowych, zasady selektywności zabezpieczeń, ochrony przeciwprzepięciowej, połączeń wyrównawczych oraz oddzielnych przewodów ochronnych i neutralnych w obwodach rozdzielczych i odbiorczych. W praktyce oznacza to, że nowy garaż nie powinien być zrobiony „na skróty”, z przypadkowym wspólnym torem dla wszystkiego.
| Element | Co robi | Jak go traktuję w garażu |
|---|---|---|
| RCD, czyli wyłącznik różnicowoprądowy | Wyłącza zasilanie, gdy pojawia się upływ prądu | To standard przy obwodach gniazd i strefach bardziej narażonych na wilgoć |
| MCB, czyli wyłącznik nadprądowy | Chroni przewód przed przeciążeniem i zwarciem | Daję go na każdy wydzielony obwód, nie „w pakiecie” z całym garażem |
| SPD, czyli ogranicznik przepięć | Tłumi skoki napięcia | Ma sens szczególnie tam, gdzie są automatyka, elektronika i ładowarka EV |
| PE i N | PE to przewód ochronny, N to neutralny | W nowych obwodach trzymam ich rozdzielenie bez kompromisów |
| Połączenia wyrównawcze | Łączą metalowe elementy instalacji i konstrukcji, by wyrównać potencjały | Są ważne wszędzie tam, gdzie w garażu pojawiają się metalowe rury, konstrukcje i urządzenia |
Selektywność zabezpieczeń to po prostu rozsądna koordynacja całego układu: jeśli zepsuje się jedno urządzenie, nie powinien gasnąć cały garaż. Ja lubię też zostawiać wyraźny podział w rozdzielnicy i opisywać każdy obwód od razu, bo po kilku latach to oszczędza więcej czasu niż sama cena aparatury. Trzeba też pamiętać o granicach przepisów: awaryjne oświetlenie ewakuacyjne w garażach oświetlonych wyłącznie sztucznie jest wymagane przy powierzchni netto ponad 1000 m², a przeciwpożarowy wyłącznik prądu pojawia się w strefach pożarowych o kubaturze przekraczającej 1000 m³ lub zawierających strefy zagrożone wybuchem. W typowym garażu przy domu to zwykle nie jest obowiązkowe, ale w większym obiekcie już tak.

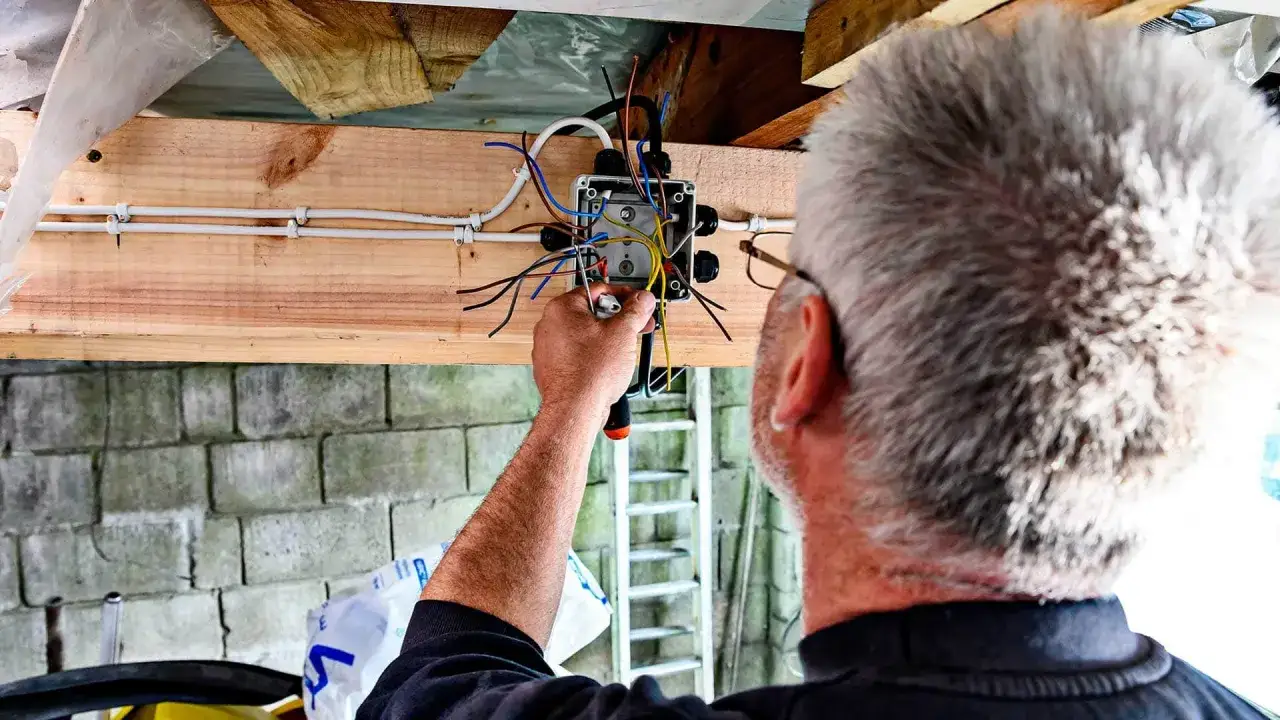

Jak prowadzić przewody i montować osprzęt
Tu najczęściej wychodzą rzeczy, których nie widać po odbiorze, ale bardzo szybko czuć je w codziennym użytkowaniu. W warunkach technicznych jest zapis, że przewody i kable powinny być prowadzone tak, aby można je było wymienić bez naruszania konstrukcji budynku, a w przypadku prowadzenia pod tynkiem wymagane jest przykrycie warstwą tynku o grubości co najmniej 5 mm. Z kolei trasy przewodów powinny biec w liniach prostych, równolegle do krawędzi ścian i stropów. To nie jest detal estetyczny, tylko zasada, która później ratuje przed przypadkowym przewierceniem.
Gdy garaż jest wykończony
W gotowym garażu najbezpieczniej i najczyściej wypada instalacja natynkowa, prowadzona w rurkach lub kanałach osprzętowych. Nie udaję wtedy, że ściana jest nowa i idealna do kucia, tylko wybieram rozwiązanie prostsze w serwisie i mniej podatne na uszkodzenia. To szczególnie ważne w miejscach narażonych na uderzenia, wilgoć albo brud z opon i sprzętu ogrodowego.
Przeczytaj również: Taktowanie pompy ciepła - Jak uniknąć wysokich rachunków?
Gdy robisz go od zera
Jeżeli garaż powstaje razem z domem albo jest jeszcze w stanie surowym, podtynkowo wychodzi bardzo dobrze, ale tylko wtedy, gdy wszystko jest rozrysowane wcześniej. Ja w takim układzie od razu planuję przebieg kabli, miejsca puszek, punkty świetlne i odcinki rezerwowe pod przyszłe urządzenia. Dzięki temu osprzęt nie trafia tam, gdzie potem będzie zawadzał samochodowi, szafkom albo wężowi od myjki.
Warto też pamiętać o doborze osprzętu do warunków garażowych. Tam, gdzie pojawia się wilgoć, kurz albo częste mycie posadzki, nie wybierałbym najtańszych elementów bez podwyższonej odporności. W praktyce sens ma osprzęt o wyższym stopniu ochrony, na przykład IP44 lub lepszym w miejscach bardziej narażonych, a gniazda i łączniki powinny być ustawione tak, by nie dostawały bezpośrednio wody z otwartego wjazdu czy przypadkowych uderzeń. Z takiej logiki naturalnie wynika pytanie o to, czy każdy garaż trzeba traktować tak samo, a odpowiedź brzmi: nie.
Garaż przy domu, wolnostojący i podziemny nie wymagają tego samego
W praktyce najwięcej różnic widać nie w samych gniazdach, tylko w sposobie zasilania i ochrony instalacji. Garaż w bryle domu korzysta z krótszych tras i zwykle łatwiejszego dostępu do rozdzielnicy, ale trzeba pilnować oddzielenia od stref mieszkalnych oraz tego, by awaria w garażu nie rozlewała się na dom. Garaż wolnostojący dokładnie odwrotnie: ma prostszą funkcję użytkową, ale trudniejszy jest kabel zasilający, jego zabezpieczenie w ziemi i spadek napięcia na dłuższym odcinku.
| Typ garażu | Na co zwracam największą uwagę | Najczęstszy błąd |
|---|---|---|
| W bryle domu | Krótkie i czytelne trasy, podział od obwodów mieszkalnych, dostęp do rozdzielnicy | Wspólne obciążanie jednego obwodu z domem albo zbyt ciasne prowadzenie kabli |
| Wolnostojący | Przekrój kabla, ochrona mechaniczna, prawidłowe przejście przez grunt i ścianę | Zbyt cienki przewód i brak zapasu mocy na przyszłość |
| Podziemny | Wilgoć, wentylacja, odporność osprzętu i czytelne dojścia | Osprzęt bez ochrony przed warunkami środowiskowymi i słabe oświetlenie |
| Warsztatowy | Więcej gniazd, osobne obwody dla narzędzi, mocniejsze oświetlenie | Łączenie wszystkiego z jednym torem zasilania |
Przy garażu podziemnym lub większym obiekcie dochodzi jeszcze kwestia oświetlenia awaryjnego, ewakuacji i większej odporności całej instalacji na warunki pracy. W garażu przy domu najczęściej największą różnicę robi dobry projekt zasilania i sensowny dobór osprzętu, a nie samo „dokładanie coraz mocniejszych bezpieczników”. Z takiego podejścia naturalnie wychodzi temat kosztów, bo to właśnie one najczęściej pokazują, gdzie inwestor oszczędza pozornie, a potem płaci drugi raz.
Ile to kosztuje i gdzie najłatwiej przepalić budżet
Za prostą instalację garażową z 2-3 obwodami, podstawowym LED-em i osprzętem natynkowym przyjmuję dziś orientacyjnie 2,5-5,5 tys. zł za robociznę i podstawowy materiał. Gdy dochodzą dodatkowe gniazda, lepsza automatyka bramy, osobne sekcje oświetlenia, ochrona przeciwprzepięciowa i przygotowanie pod wallbox, budżet częściej przesuwa się w okolice 5,5-12 tys. zł. Sama rezerwa i przygotowanie pod ładowarkę auta elektrycznego zwykle dorzuca kolejne 2-6 tys. zł przed zakupem samej stacji.
To nie są ceny jednego wykonawcy, tylko realny porządek wielkości, z jakim najczęściej spotykam się przy domowych inwestycjach. Najmocniej cenę podnosi to, czy garaż robi się razem z domem, czy trzeba kuć gotowe ściany, prowadzić nowy kabel przez ogród albo poprawiać źle zaprojektowaną rozdzielnicę. Właśnie dlatego przeróbki po wykończeniu bywają droższe niż porządne wykonanie od razu.
- Jeden obwód na wszystko - to najkrótsza droga do wybijania zabezpieczeń i wiecznego szukania winnego.
- Za mało gniazd - kończy się przedłużaczami leżącymi na podłodze i gorszym bezpieczeństwem.
- Brak miejsca w rozdzielnicy - późniejsza rozbudowa o wallbox albo automatykę robi się trudna i kosztowna.
- Osprzęt bez sensownej ochrony - kurz, wilgoć i mróz szybko pokazują, gdzie oszczędzano.
- Brak dokumentacji tras - po wykończeniu każda wiercona dziura staje się ruletką.
W praktyce to właśnie te pięć błędów najczęściej generuje poprawki, których można było uniknąć za niewielkie pieniądze na etapie projektu. Kiedy budżet i układ są już policzone, zostaje jeszcze ostatnia rzecz: kilka rozwiązań, które nie są obowiązkowe, ale bardzo dobrze pracują na długą metę.
Co warto przewidzieć od razu, zanim garaż zostanie zamknięty na lata
Ja lubię zostawiać w garażu nie tylko przewód na dziś, ale też przestrzeń na jutro. Najbardziej opłacają się trzy rzeczy: dodatkowy peszel albo rura pod przyszłą ładowarkę, osobne zasilanie dla oświetlenia zewnętrznego przy wjeździe i mały zapas modułów w rozdzielnicy. To są drobiazgi, które kosztują mało na etapie budowy, a później ratują przed kuciem gotowych ścian.
- Rezerwa 20-30% miejsc w rozdzielnicy na przyszłe obwody.
- Dodatkowy peszel pod wallbox, nawet jeśli dziś nie planujesz auta elektrycznego.
- Osobne gniazdo zewnętrzne przy podjeździe, najlepiej w dobrze chronionej strefie.
- Czujnik ruchu lub strefowe sterowanie światłem, żeby nie palić całego garażu bez potrzeby.
- Zdjęcia przebiegu przewodów przed zakryciem ścian i sufitów.
Dobra instalacja elektryczna w garażu nie powinna wymagać powrotu po tynkach, a ja zawsze wolę zostawić jeden pusty peszel i kilka wolnych modułów w rozdzielnicy, niż później tłumaczyć się z kucia świeżych ścian. Jeśli garaż ma służyć długo i bezpiecznie, właśnie ta rezerwa robi największą różnicę.
