Prosta instalacja elektryczna w domu nie polega na tym, że jest „uboga”, tylko że jest logicznie podzielona, bezpieczna i łatwa do rozbudowy. W tym tekście pokazuję, jak podejść do planu obwodów, jak czytać podstawowe elementy rozdzielnicy, jakie przewody mają sens w typowym domu i gdzie najczęściej popełnia się kosztowne błędy. Dorzucam też orientacyjne koszty, bo przy instalacji domowej to zwykle jedno z pierwszych pytań, które wraca przy stole projektowym.
Najważniejsze zasady, które rządzą domową instalacją
- Nie projektuj jednego obwodu „na wszystko”. W domu liczy się podział na strefy i funkcje.
- Oświetlenie, gniazda i duże odbiorniki powinny mieć osobne zabezpieczenia.
- W typowej instalacji oświetlenie prowadzi się przewodem 3x1,5 mm², a gniazda 3x2,5 mm².
- Rozdzielnica powinna mieć wyłączniki nadprądowe, różnicowoprądowe i ochronę przeciwprzepięciową.
- Najdroższe błędy to za mało obwodów, za mało gniazd i brak zapasu na przyszłość.
- Finalne podłączenia i pomiary najlepiej zostawić elektrykowi z uprawnieniami.
Co naprawdę oznacza dobrze zaprojektowany prosty układ w domu
W praktyce prosty układ elektryczny to taki, który da się zrozumieć bez zgadywania. Każdy obwód ma swoje zadanie, awaria jednego fragmentu nie wyłącza całego domu, a rozdzielnica jest opisana tak, że po roku nadal wiadomo, co za co odpowiada. Z mojego doświadczenia to właśnie czytelność, a nie liczba kabli, decyduje o tym, czy instalacja będzie wygodna.
| Cecha | Dobrze zaprojektowany układ | Zbyt uproszczony układ |
|---|---|---|
| Podział obwodów | Osobno oświetlenie, gniazda i odbiorniki dużej mocy | Wiele pomieszczeń na jednym zabezpieczeniu |
| Awaria | Wyłącza się tylko fragment instalacji | Gaśnie pół domu albo cały dom |
| Serwis | Łatwo znaleźć problem i naprawić usterkę | Trzeba szukać po omacku |
| Rozbudowa | Zostaje miejsce na kolejne obwody i urządzenia | Każdy nowy odbiornik oznacza przeróbki |
W polskich warunkach domowych instalacja pracuje zwykle przy 230 V i 50 Hz, ale to nie jest najważniejsze. Ważniejsze jest to, żeby od początku myśleć o niej jak o systemie, a nie o zbiorze przypadkowych gniazdek i przełączników. Kiedy ten punkt jest jasny, można sensownie przejść do podziału obwodów.
Jak podzielić obwody, żeby instalacja była wygodna i odporna na awarie
To jest moment, w którym większość projektów zyskuje albo traci na jakości. W mieszkaniu i domu nie projektuję dziś jednego „uniwersalnego” obwodu do wszystkiego, bo to kłóci się zarówno z bezpieczeństwem, jak i z wygodą użytkowania. W praktyce wydziela się osobno oświetlenie, gniazda ogólne, łazienkę, kuchnię oraz urządzenia o większym poborze mocy.
| Strefa | Co warto wydzielić | Dlaczego to ma sens |
|---|---|---|
| Salon i sypialnie | Gniazda ogólne i co najmniej jeden obwód oświetleniowy | Jedna usterka nie wyłącza wszystkiego naraz |
| Kuchnia | Osobne obwody dla blatu, piekarnika, zmywarki lub płyty | To najbardziej obciążone miejsce w domu |
| Łazienka | Wydzielone gniazda i oświetlenie | Wilgoć i wyższe wymagania bezpieczeństwa |
| Garaż, kotłownia, pomieszczenie techniczne | Osobny obwód lub kilka obwodów | Łatwiej odciąć problematyczne urządzenie |
| Taras, ogród, elewacja | Zewnętrzne gniazda i oświetlenie | Warunki pracy są trudniejsze niż wewnątrz |
W dobrze ułożonym domu liczy się też ergonomia. Gniazd powinno być więcej, niż wydaje się „na pierwszy rzut oka”, a łączniki warto planować tam, gdzie rzeczywiście używa się światła, a nie tam, gdzie akurat zostaje kawałek ściany. Dobrą praktyką jest też przewidzenie sterowania oświetleniem z dwóch miejsc w komunikacji, na schodach czy w długim korytarzu. Taki detal później bardzo poprawia codzienny komfort. Gdy obwody są już przemyślane, czas spojrzeć na rozdzielnicę i zabezpieczenia.

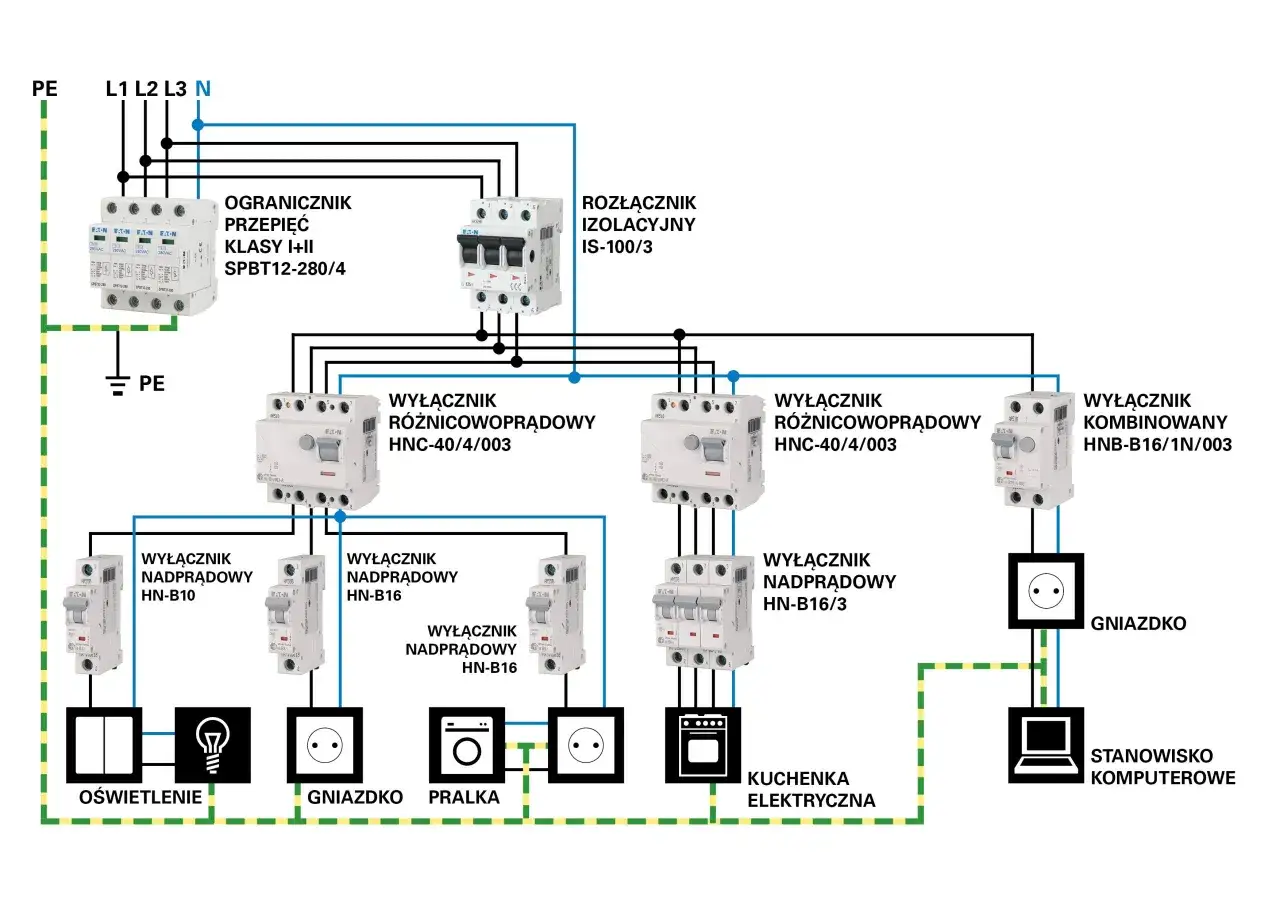

Z czego składa się bezpieczna rozdzielnica
Rozdzielnica nie musi wyglądać efektownie, ale musi być sensownie zorganizowana. To w niej spotykają się wszystkie obwody, a jej zadaniem jest odcięcie zasilania tam, gdzie pojawia się przeciążenie, zwarcie albo upływ prądu do ziemi. W uproszczeniu: jeśli dom ma działać przewidywalnie, rozdzielnica nie może być zbiorem przypadkowo dobranych modułów.
| Element | Funkcja | Na co zwrócić uwagę |
|---|---|---|
| Wyłącznik nadprądowy | Chroni przewody przed przeciążeniem i zwarciem | Dobrany do danego obwodu, nie „na oko” |
| Wyłącznik różnicowoprądowy | Pomaga chronić przed skutkami porażenia i wykrywa upływy prądu | W praktyce często stosuje się kilka sztuk, a nie jeden dla całego domu |
| Ogranicznik przepięć | Chroni elektronikę przed skokami napięcia | Szczególnie przydatny przy drogim wyposażeniu i wrażliwej automatyce |
| Listwy PE i N | Porządkują przewody ochronne i neutralne | Ułatwiają serwis i poprawne oznaczenie obwodów |
| Opis pól i obwodów | Pokazuje, co dokładnie zasila każdy element | Bez opisu nawet dobra rozdzielnica szybko robi się chaotyczna |

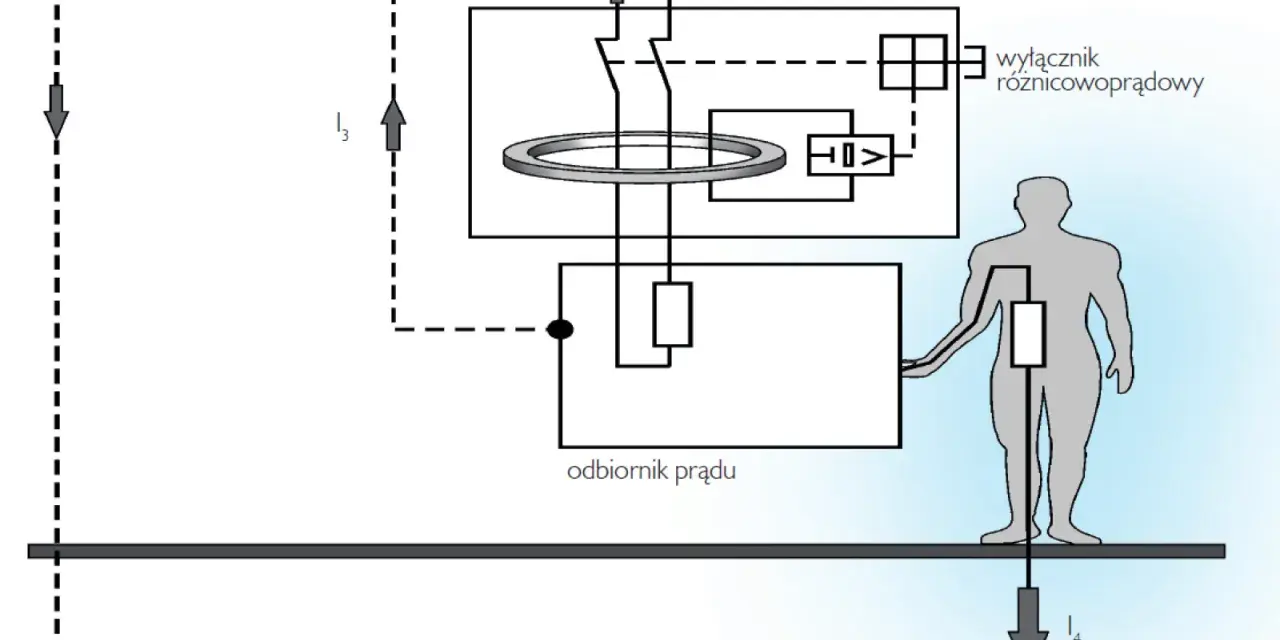

W domu najczęściej używa się ochrony różnicowoprądowej o czułości 30 mA, bo to standardowa ochrona dodatkowa dla obwodów użytkowych. Dobrą praktyką jest też rozdzielenie kilku grup obwodów na osobne RCD albo zastosowanie aparatów, które ograniczają zasięg awarii do jednego fragmentu instalacji. Jeśli jedno przebicie w kuchni nie ma gasić całego budynku, trzeba o to zadbać już na etapie projektu. Następny krok to przewody i sposób ich prowadzenia, bo tu błędy wychodzą dopiero po wykończeniu ścian.
Jakie przewody i przekroje mają sens w praktyce
W typowym domu przewód do oświetlenia to najczęściej 3x1,5 mm², a do gniazd 3x2,5 mm². To nie są magiczne liczby, tylko praktyczny punkt wyjścia dla standardowych obciążeń. Przy urządzeniach o większej mocy, dłuższych trasach albo nietypowym układzie zasilania przekrój trzeba dobrać indywidualnie, bo każdy przypadek zależy od obciążenia, długości trasy i sposobu zabezpieczenia.
Warto pamiętać o kilku rzeczach:
- Przewód ochronny PE musi być obecny w nowej instalacji i oznaczony zielono-żółto.
- Przewód neutralny N ma zwykle kolor niebieski.
- Przewody fazowe najczęściej mają barwy brązową, czarną lub szarą.
- Trasy prowadzi się zwykle pionowo i poziomo, żeby później dało się przewidzieć, gdzie biegną przewody.
- Junction boxów i połączeń nie ukrywa się bez planu, bo serwis bez dostępu kończy się kuciem ścian.
Jeśli w domu pojawiają się odbiorniki trójfazowe albo urządzenia o wyższej mocy, dobór przewodu przestaje być „domyślny”. Płyta indukcyjna, duża klimatyzacja czy rozbudowana pompa ciepła potrafią wymagać osobnego podejścia. I właśnie tu widać różnicę między instalacją tylko „zrobioną” a instalacją dobrze zaprojektowaną. Kiedy przewody są dobrane rozsądnie, łatwiej też uniknąć najczęstszych wpadek wykonawczych.
Błędy, które później wychodzą w użytkowaniu
W instalacjach domowych powtarza się kilka błędów, które na etapie wykończenia wyglądają niegroźnie, a po roku lub dwóch zaczynają irytować codziennie. Najbardziej kosztowne są te, które wymagają później kucia ścian albo wymiany fragmentów rozdzielnicy.
- Za mało gniazd w kuchni, salonie i przy łóżkach.
- Łączenie zbyt wielu pomieszczeń na jednym zabezpieczeniu.
- Jeden RCD dla całego domu, przez co awaria odcina wszystko naraz.
- Brak zapasu w rozdzielnicy na przyszłe obwody, automatykę albo dodatkowe urządzenia.
- Zbyt mało dokumentacji po ułożeniu przewodów, przez co po wykończeniu nikt nie wie, gdzie biegną trasy.
- Osłabianie projektu oszczędnością na zabezpieczeniach, a nie na elementach dekoracyjnych, które można później łatwo wymienić.
Najbardziej lubię zwracać uwagę właśnie na dokumentację i zdjęcia przed zakryciem instalacji. To drobna rzecz, a oszczędza mnóstwo czasu przy każdej przyszłej przeróbce. Jeśli na etapie budowy wszystko jest jeszcze widoczne, naprawdę warto to udokumentować. Taki porządek przekłada się później także na koszt, bo instalacja mniej zaskakuje przy wycenie.
Ile to kosztuje i gdzie nie oszczędzać
Koszt instalacji elektrycznej zależy od liczby punktów, standardu osprzętu, liczby obwodów i tego, czy trzeba kuć, prowadzić przewody w trudnym podłożu albo robić dużo rozdzielni pomocniczych. Orientacyjnie w aktualnych cennikach branżowych punkt elektryczny z materiałem potrafi kosztować około 140-200 zł, a w prostszych rozliczeniach robocizna bez materiału bywa wyceniana niżej. W domu o powierzchni około 100 m² całkowity koszt elektryki często startuje od około 10 tys. zł i rośnie wraz z liczbą punktów oraz standardem wyposażenia.
| Element | Orientacyjny koszt | Co podbija cenę |
|---|---|---|
| Punkt oświetleniowy lub gniazdo | około 140-200 zł z materiałem | Trudny dostęp, więcej pracy przy montażu, lepszy osprzęt |
| Punkt siłowy | zwykle wyraźnie więcej niż standardowy punkt | Większa moc, osobne zabezpieczenie, grubszy przewód |
| Rozdzielnica | zależnie od liczby modułów i aparatury | RCD, SPD, opis, zapas miejsca |
| Przewody i osprzęt | kilka złotych za metr dla popularnych przewodów instalacyjnych | Długość tras i dobór przekrojów |
| Pomiary odbiorcze | zależnie od zakresu prac | Im większa instalacja, tym dłuższy i droższy odbiór |
Na czym nie oszczędzam? Na liczbie obwodów, jakości zabezpieczeń, czytelnym opisie rozdzielnicy i pomiarach po wykonaniu. Tanie gniazdko można wymienić później bez dramatu, ale niedoszacowany przewód albo źle rozdzielony obwód zostaje z domem na lata. I właśnie dlatego połączenie rozsądnego budżetu z miejscem na rozbudowę daje lepszy efekt niż najtańsza możliwa wersja „na teraz”.
Co zaplanować od razu, żeby nie kuć ścian za dwa lata
Jeśli miałbym wskazać jedną rzecz, która najbardziej poprawia komfort użytkowania, powiedziałbym: zostaw margines. W praktyce oznacza to kilka wolnych modułów w rozdzielnicy, sensownie rozplanowane trasy pod przyszłe obwody i dodatkowe gniazda tam, gdzie dziś wydają się „zapasowe”, a za chwilę staną się codziennie używane.
- Zostaw miejsce w rozdzielnicy na kolejne zabezpieczenia i automatykę.
- Dodaj rezerwowe peszle lub rurki do poddasza, garażu, ogrodu albo na taras.
- Przewiduj osobne obwody dla urządzeń, które mogą dojść później, zamiast dokładać je do istniejących.
- Zrób zdjęcia przewodów przed tynkowaniem i opisz obwody od razu po montażu.
- Rozmieszczaj gniazda z myślą o realnym układzie mebli, a nie tylko o symetrii na rysunku.
Dobrze zaprojektowana instalacja nie robi wrażenia efektownym wyglądem, tylko tym, że przez lata po prostu działa. Im więcej porządku w projekcie, jasnego podziału i zapasu na przyszłość, tym mniej nerwowych przeróbek, przeciążeń i niepotrzebnych kosztów później.
