Dobrze zaprojektowana skrzynka na bezpieczniki w domu decyduje nie tylko o tym, czy instalacja będzie działała bezpiecznie, ale też o tym, jak łatwo da się ją później rozbudować, serwisować i opisać. W tym tekście pokazuję, z czego składa się domowa rozdzielnica, jak działają jej najważniejsze elementy i jak podejść do doboru zabezpieczeń, żeby nie tworzyć sobie problemów na etapie użytkowania. Z perspektywy praktyki to jeden z tych fragmentów instalacji, których nie warto robić „na styk”.
Najważniejsze rzeczy, które warto wiedzieć o rozdzielnicy domowej
- Rozdzielnica rozdziela energię na obwody i chroni instalację przed przeciążeniem, zwarciem, porażeniem oraz przepięciami.
- Najczęściej spotkasz w niej wyłączniki nadprądowe, różnicowoprądowe, ogranicznik przepięć, listwy N i PE oraz rozłącznik główny.
- RCD warto regularnie testować przyciskiem kontrolnym, a częste wyzwalanie zwykle oznacza realny problem w instalacji albo w podłączonym sprzęcie.
- Przy doborze obudowy ważniejsza od samej „mocy” jest liczba modułów i zapas miejsca na przyszłe obwody.
- W nowym domu dobrze od razu przewidzieć miejsce na fotowoltaikę, pompę ciepła, ładowarkę EV, automatykę i obwody zewnętrzne.
- Stara tablica z topikami da się zastąpić nowocześniejszą rozdzielnicą, ale modernizacja wymaga sprawdzenia układu sieci i stanu przewodów.
Jak działa domowa rozdzielnica i co naprawdę robi
Ja traktuję rozdzielnicę jak centrum dowodzenia instalacją. Do niej trafia zasilanie z przyłącza, a z niej wychodzą osobne obwody dla oświetlenia, gniazd, kuchni, łazienki, garażu czy urządzeń o większym poborze mocy. Dzięki temu awaria jednego fragmentu nie musi gasić całego domu.

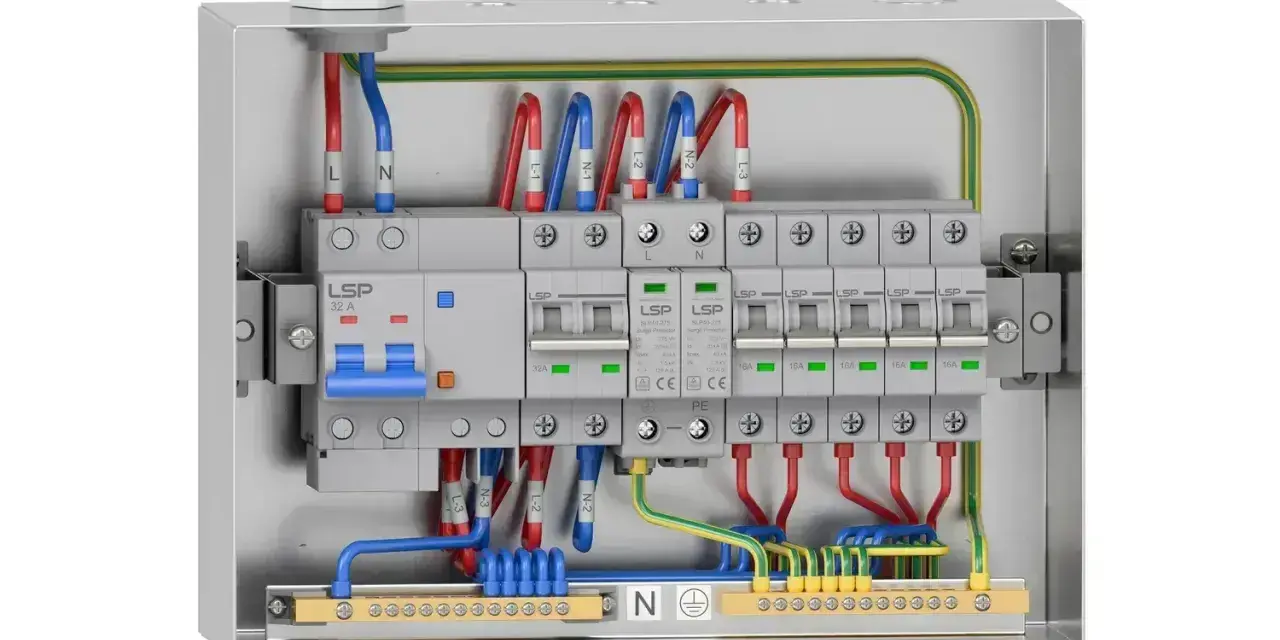

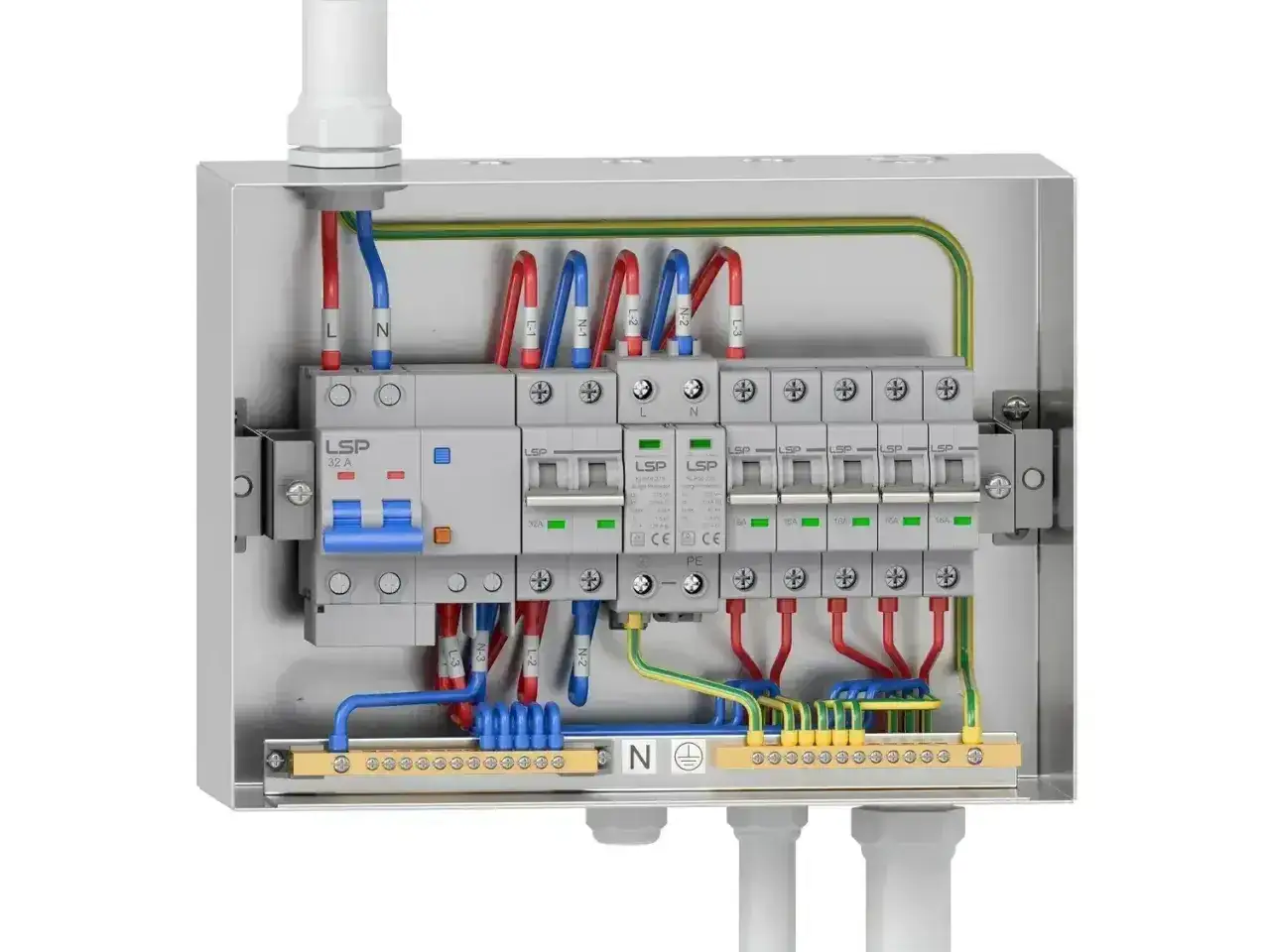

W praktyce ważne jest też to, że rozdzielnica nie jest tylko „miejscem na bezpieczniki”. To obudowa z uporządkowaną aparaturą modułową, na szynie DIN, z listwami neutralnymi i ochronnymi, opisami obwodów i rezerwą miejsca na rozbudowę. Jeśli ktoś patrzy wyłącznie na liczbę wyłączników, zwykle pomija najistotniejszą rzecz: dobre rozdzielenie obwodów i czytelny układ.
To właśnie dlatego nowoczesna rozdzielnica w domu ma znaczenie większe niż stara „skrzynka” z jednym rzędem zabezpieczeń. Od jej układu zależy wygoda codziennego używania instalacji, czas szukania usterki i to, czy późniejsza modernizacja będzie prosta, czy bolesna. Od tego miejsca łatwo przejść do pytania, jakie aparaty powinny się w niej znaleźć.
Jakie zabezpieczenia powinny znaleźć się w środku
Najważniejsze elementy rozdzielnicy pełnią różne role i nie warto ich mylić. Wiele osób wrzuca wszystko do jednego worka pod hasłem „bezpieczniki”, ale w praktyce każdy aparat odpowiada za coś innego. Ja zawsze rozdzielam ochronę obwodu, ochronę ludzi i ochronę sprzętu.
| Element | Do czego służy | Kiedy ma największe znaczenie |
|---|---|---|
| Wyłącznik nadprądowy, czyli MCB | Chroni przewody przed przeciążeniem i zwarciem | W każdym pojedynczym obwodzie, na przykład dla gniazd, oświetlenia czy płyty |
| Wyłącznik różnicowoprądowy, czyli RCD | Wykrywa upływ prądu i odłącza zasilanie, gdy pojawia się ryzyko porażenia | Szczególnie w łazience, kuchni, na zewnątrz i w nowych instalacjach |
| Wyłącznik różnicowoprądowy z członem nadprądowym, czyli RCBO | Łączy funkcję MCB i RCD w jednym urządzeniu | Gdy chcesz ograniczyć wyłączanie całych grup obwodów |
| Ogranicznik przepięć, czyli SPD | Ogranicza skutki przepięć łączeniowych i impulsów z sieci | W praktycznie każdym domu, zwłaszcza przy elektronice, fotowoltaice i automatyce |
| Wyłącznik główny | Umożliwia szybkie odcięcie całej rozdzielnicy | Podczas serwisu, awarii albo prac modernizacyjnych |
| Listwy N i PE | Porządkują przewody neutralne i ochronne | W każdej poprawnie wykonanej rozdzielnicy |
Technicznie najważniejsza jest różnica między MCB a RCD. MCB reaguje na zbyt duży prąd, czyli przeciążenie albo zwarcie. RCD patrzy na różnicę prądów między przewodami i wyłącza obwód, gdy część prądu „ucieka” inną drogą, na przykład przez uszkodzoną izolację albo ciało człowieka. To nie są zamienniki, tylko dwa różne poziomy ochrony.
W nowszych domach coraz częściej sens ma też RCBO, bo daje ochronę różnicowoprądową i nadprądową dla jednego obwodu. To droższe rozwiązanie, ale bywa bardzo praktyczne: awaria pralki nie wyłącza wtedy połowy domu. Do tego dochodzi SPD, który chroni elektronikę przed skutkami przepięć. Przy dzisiejszym wyposażeniu domu, od routera po sterowniki ogrzewania, to nie jest dodatek „na bogato”, tylko rozsądny element układu.
Gdy już wiadomo, co ma się znaleźć w środku, trzeba odpowiedzieć na pytanie, jak duża powinna być sama rozdzielnica i ile miejsca warto zostawić na przyszłość.
Jak dobrać wielkość i układ rozdzielnicy
Najpierw liczę obwody, dopiero potem obudowę. To prosta zasada, ale w praktyce wiele błędów wynika właśnie z odwrócenia tej kolejności. W katalogach producentów spotkasz obudowy i rozdzielnice mieszkaniowe od małych wariantów na kilka lub kilkanaście modułów po większe rozwiązania liczące 60, 72, a nawet więcej miejsc. To pokazuje, że różnica między małym mieszkaniem a domem jednorodzinnym bywa bardzo duża.
| Sytuacja | Na co zwracam uwagę | Praktyczny wniosek |
|---|---|---|
| Małe mieszkanie | Oświetlenie, gniazda, kuchnia, łazienka, jeden lub dwa większe odbiorniki | Może wystarczyć niewielka obudowa, ale z sensownym zapasem |
| Dom jednorodzinny | Osobne obwody dla kuchni, pralni, łazienek, garażu, ogrodu i ogrzewania | W praktyce lepiej myśleć o większej rozdzielnicy niż o „minimum, które się zmieści” |
| Dom z PV, pompą ciepła lub ładowarką EV | Dodatkowe zabezpieczenia, sterowanie, pomiar i rezerwa na kolejne aparaty | Mała rozdzielnica bardzo szybko okazuje się za ciasna |
| Modernizacja starej instalacji | Stan przewodów, układ sieci, miejsce na dodatkowe ochrony | Najpierw trzeba sprawdzić, co da się bezpiecznie unowocześnić |
Ja zostawiam zwykle 20-30 procent wolnego miejsca na przyszłość. To nie jest sztywna norma, tylko zdrowy margines. Dom żyje, a instalacja razem z nim. Dzisiaj ktoś planuje tylko gniazda i światło, a za dwa lata dokłada klimatyzację, pompę ciepła, zewnętrzne oświetlenie albo automatykę bramy. Jeśli nie ma rezerwy modułów, kończy się rozbudową obudowy albo ciasnym upychaniem aparatury.
Liczy się też rozmieszczenie. Obwody warto grupować logicznie: osobno kuchnia, osobno łazienki, osobno zewnętrzne gniazda, osobno większe urządzenia. Taki układ ułatwia diagnostykę i zmniejsza ryzyko, że jedna usterka odetnie zbyt dużo domu. Od tego już tylko krok do błędów, które widzę najczęściej przy źle zaplanowanych rozdzielnicach.
Najczęstsze błędy, które wychodzą dopiero po czasie
W instalacjach domowych najbardziej kosztowne są nie spektakularne awarie, tylko drobne zaniedbania na etapie projektu. Z pozoru oszczędzasz kilka miejsc w rozdzielnicy, a później płacisz za przeróbki, szukanie usterki i dokładanie kolejnych zabezpieczeń.
- Za mała obudowa - po montażu zostaje brak miejsca na rezerwę, opis i porządną organizację przewodów.
- Za dużo obwodów pod jednym RCD - jedna drobna awaria potrafi wyłączyć zasilanie w zbyt dużej części domu.
- Brak sensownego opisu - po kilku miesiącach nikt nie pamięta, który wyłącznik zasila ogród, garaż albo zmywarkę.
- Mieszanie obwodów o różnym znaczeniu - na przykład gniazda ogólne razem z urządzeniami krytycznymi.
- Pomijanie ochrony przeciwprzepięciowej - szczególnie ryzykowne przy dużej ilości elektroniki i instalacji PV.
- Brak kontroli stanu starej instalacji - przy modernizacji nie wystarczy wymienić samej obudowy, bo ograniczeniem bywa okablowanie i układ sieci.
W starych budynkach problemem bywa też automatyczne zakładanie, że wystarczy „dodać różnicówkę”. To nie zawsze działa. W zależności od układu sieci i stanu przewodów trzeba najpierw ocenić, czy taka modernizacja ma sens i czy nie wymaga głębszej przebudowy. To właśnie dlatego lepiej patrzeć na instalację jak na całość, a nie jak na zbiór osobnych urządzeń. Następny temat to już eksploatacja, czyli co robić, żeby rozdzielnica nie zaskakiwała po montażu.
Jak dbać o rozdzielnicę i kiedy nie zwlekać z elektrykiem
Rozdzielnica nie wymaga codziennej obsługi, ale nie znaczy to, że można o niej całkiem zapomnieć. Ja traktuję ją jak element instalacji, który powinien być od czasu do czasu sprawdzany, zwłaszcza jeśli w domu pojawiają się nowe urządzenia albo częściej niż kiedyś wybijają zabezpieczenia.
Najprostsza czynność to test RCD przyciskiem kontrolnym. W wielu instalacjach robi się to raz w miesiącu, bo ten aparat ma reagować szybko i pewnie. Jeśli po naciśnięciu przycisku nic się nie dzieje, wyłącznik wymaga weryfikacji. Równie ważne są sygnały ostrzegawcze: nagrzewanie obudowy, zapach przegrzanej izolacji, ślady przebarwień, trzaski, a także częste zadziałania bez oczywistej przyczyny.
Do elektryka warto dzwonić bez zwlekania, gdy:
- stara tablica z bezpiecznikami topikowymi ma zostać zastąpiona nową rozdzielnicą,
- pojawiają się częste wyłączenia konkretnego obwodu,
- planowana jest fotowoltaika, pompa ciepła, klimatyzacja albo ładowarka do auta,
- instalacja po zalaniu, po burzy albo po remoncie zaczyna zachowywać się niestabilnie,
- nie ma pewności, jaki jest układ sieci i czy obecny układ zabezpieczeń jest jeszcze poprawny.
Przy takiej modernizacji nie chodzi o kosmetykę. Chodzi o bezpieczeństwo ludzi, sprzętu i samej instalacji. W praktyce dobrze dobrana rozdzielnica potrafi oszczędzić sporo nerwów, bo usterka zostaje zamknięta w jednym obwodzie, a nie rozlewa się po całym domu. I właśnie dlatego temat warto domknąć tym, co najlepiej zaplanować od razu, zamiast poprawiać po remoncie.
Co zaplanować od razu, żeby instalacja nie zestarzała się za szybko
Jeśli dom ma służyć bez nerwowych przeróbek, skrzynka na bezpieczniki w domu powinna być zaplanowana z zapasem i z myślą o tym, co dojdzie później, a nie tylko o tym, co jest dziś. To oznacza kilka prostych decyzji, które robią dużą różnicę po latach.
- Przewiduję wolne moduły na przyszłe obwody.
- Rozdzielam obwody według funkcji, a nie tylko „żeby się zgadzało”.
- Dodaję ochronę przeciwprzepięciową tam, gdzie w domu pracuje dużo elektroniki.
- Sprawdzam, czy w przyszłości pojawi się PV, magazyn energii, pompa ciepła albo ładowarka EV.
- Opisuję każdy obwód czytelnie i zostawiam prosty schemat w pobliżu rozdzielnicy.
Dobrze zaprojektowana rozdzielnica nie rzuca się w oczy. Po prostu działa, daje się łatwo serwisować i nie zmusza do kucia ścian przy każdej zmianie w domu. Jeśli od początku myśli się o niej jak o centrum całej instalacji, a nie tylko o pudełku z aparatami, oszczędza się czas, pieniądze i sporo niepotrzebnych problemów w przyszłości.
