W tym tekście pokazuję, jak rozprowadzić ciepło z kominka grawitacyjnie tak, żeby układ działał bez wentylatora i bez rozczarowania po pierwszym sezonie. Skupiam się na warunkach, w których takie rozwiązanie ma sens, na doborze kanałów i zakończeń nawiewu oraz na błędach, które najczęściej zabierają efekt. Dorzucam też praktyczne wskazówki o kosztach, bezpieczeństwie i eksploatacji, bo przy kominku teoria bez montażu niewiele daje.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Układ grawitacyjny najlepiej działa w salonie i 1-2 sąsiednich pomieszczeniach, a nie w całym domu.
- Przewody powinny być krótkie, dobrze zaizolowane i możliwie proste, najlepiej do 3 m od czopucha.
- Kominek potrzebuje dopływu powietrza do spalania, inaczej spada ciąg i rośnie ryzyko dymienia.
- W instalacji liczą się też kratki lub anemostaty, izolacja kanałów i sensowna obudowa z drogą dla gorącego powietrza.
- Jeśli dom jest większy, bardziej rozgałęziony albo ma trudny układ, częściej lepszy będzie system wymuszony.

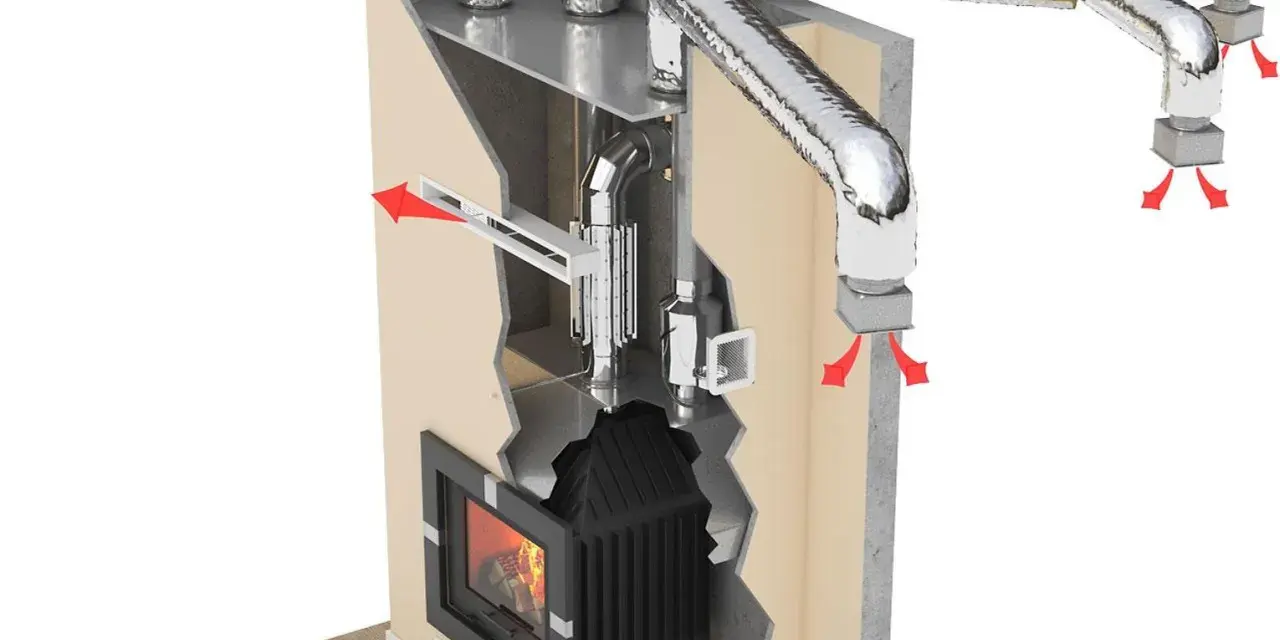

Jak działa układ grawitacyjny i kiedy naprawdę ma sens
W układzie grawitacyjnym nie ma turbiny ani wentylatora, które pchają powietrze po kanałach. Wszystko opiera się na prostym zjawisku fizycznym: gorące powietrze jest lżejsze, więc unosi się ku górze, a po drodze oddaje ciepło do pomieszczeń. To właśnie dlatego ten system lubię traktować jako rozwiązanie lokalne, a nie sposób na ogrzanie całego, rozległego domu.
Najlepiej sprawdza się tam, gdzie kominek ma dogrzewać salon i 1-2 pokoje obok. Jeśli trasa ma być długa, mocno rozgałęziona albo prowadzić przez chłodne i trudne technicznie przestrzenie, wypór termiczny zwykle nie wystarcza. Grawitacja działa dobrze tylko wtedy, gdy opory przepływu są małe, a to oznacza krótkie przewody, mało zakrętów i sensowne zakończenia nawiewu.
W praktyce myślę o tym układzie jak o prostym obiegu konwekcyjnym. Kominek nagrzewa powietrze, ono idzie w górę kanałami, oddaje energię w pomieszczeniach i powinno móc wrócić do strefy kominka po schłodzeniu. Jeśli ten obieg się urwie, cała instalacja zaczyna pracować kapryśnie. Skoro to już jasne, przechodzę do planu, bo właśnie na etapie projektu najłatwiej wygrać albo przegrać cały efekt.
Jak zaplanować trasę kanałów, żeby grawitacja naprawdę zadziałała
Ja zawsze zaczynam od układu domu, a nie od katalogu z kratkami. Najpierw sprawdzam, które pomieszczenia mają być dogrzewane, gdzie stoi kominek i jak daleko są najbliższe pokoje. W praktyce taki układ ma sens, gdy obsługuje strefę dzienną plus pomieszczenia sąsiadujące, a nie dwie kondygnacje i długi korytarz.
- Trzymam się przewodów możliwie krótkich, najlepiej do 3 m od czopucha.
- Unikam ostrych załamań, zbędnych redukcji i przypadkowych przewężeń.
- Prowadzę kanały tak, by ciepłe powietrze naturalnie szło w górę, bez walki z układem budynku.
- Zapewniam drogę powrotu schłodzonego powietrza do pomieszczenia z kominkiem, na przykład przez podcięcie drzwi albo odpowiednio zaprojektowaną komunikację między pomieszczeniami.
- Sprawdzam, czy pomieszczenie ma odpowiednią kubaturę i dopływ powietrza do spalania.
Tu są też dwa twarde punkty, których nie omijałbym „na wyczucie”. Po pierwsze, pomieszczenie z kominkiem powinno mieć co najmniej 30 m3 kubatury. Po drugie, do spalenia 1 kg drewna w kominku z zamkniętą komorą spalania potrzeba około 8 m3 powietrza. Jeśli tego powietrza brakuje, kominek zaczyna pracować gorzej, a ciąg potrafi się wyraźnie pogorszyć.
Jeżeli w domu działa wentylacja mechaniczna albo ktoś planuje dołożyć wyciągi w tym samym pomieszczeniu, ja podchodzę do tematu ostrożnie. W przepisach jest wprost zastrzeżenie, że w pomieszczeniach z wlotami do przewodów spalinowych nie stosuje się indywidualnych wentylatorów wyciągowych. To nie jest drobny detal, tylko rzecz, która potrafi zmienić cały układ pracy kominka. Mając taki plan w głowie, można już przejść do konkretnych elementów instalacji.Jakie elementy instalacji są potrzebne
W grawitacyjnym systemie dystrybucji gorącego powietrza nie ma miejsca na przypadkowe elementy z różnych systemów wentylacyjnych. Ja patrzę na to jak na zestaw, w którym każdy detal ma zmniejszać opory i utrzymywać temperaturę w kanale. Najczęściej potrzebne są:
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Kanały i rury | Transportują gorące powietrze do pomieszczeń | Krótka trasa, dobra izolacja, jak najmniej załamań |
| Skrzynka rozdzielcza | Rozdziela strumień na kilka odgałęzień | Nie przeciążam jej zbyt wieloma wyjściami |
| Kratki lub anemostaty | Stanowią zakończenie nawiewu w pokoju | Dobieram je do miejsca montażu i możliwości regulacji |
| Filtr | Ogranicza unoszenie kurzu i brudzenie kanałów | Bez filtra rośnie ryzyko przypalania pyłu w wysokiej temperaturze |
| Izolowane przewody | Chronią ciepło przed stratami | W praktyce liczy się odporność co najmniej do 250°C |
| Obudowa i komora dekompresyjna | Porządkują przepływ powietrza wokół wkładu | Muszą mieć sensowną drogę powietrza i nie dławić konwekcji |
Ważny jest też materiał. Do takich instalacji zwykle stosuje się elementy z blachy ocynkowanej, bo są do tego systemowo przewidziane. Zakończeniem kanału może być anemostat, czyli element montowany w suficie albo w ścianie, który reguluje wypływ powietrza. To niby drobiazg, ale właśnie na końcówkach najłatwiej wyregulować odczuwalny komfort w pokoju.
Jeśli mam powiedzieć, co najczęściej robi różnicę, to nie jest to „magiczna kratka”, tylko cała logika zestawu: szczelność, izolacja, prosty przebieg kanałów i rozsądne rozdzielenie powietrza. To prowadzi mnie do samego montażu, bo bez poprawnej kolejności prac nawet dobry osprzęt nie zadziała jak trzeba.
Jak rozprowadzić ciepło z kominka grawitacyjnie krok po kroku
Na etapie montażu trzymam się jednej zasady: najpierw tworzę warunki dla ruchu powietrza, a dopiero potem zamykam obudowę. Wbrew pozorom to nie jest system, który lubi improwizację na końcu budowy.
1. Przygotuj kominek i dopływ powietrza
Wkład kominkowy musi mieć stabilny dopływ powietrza do spalania, najlepiej z zewnątrz. Dzięki temu nie zabieram tlenu z pomieszczenia i nie osłabiam ciągu. Przy źle przygotowanym dopływie powietrza cały układ może działać nierówno, nawet jeśli kanały rozprowadzające są wykonane poprawnie.2. Prowadź kanały możliwie najkrótszą drogą
W grawitacji każda zbędna przeszkoda kosztuje. Dlatego kanały prowadzę krótko, prosto i z jak najmniejszą liczbą zmian kierunku. Jeżeli trasa ma już kilka metrów, izolacja przestaje być dodatkiem, a staje się warunkiem działania. Bez niej powietrze traci temperaturę zanim dotrze do nawiewu.
3. Zakończ nawiew wysoko i zostaw drogę powrotu
Wyloty gorącego powietrza umieszczam wysoko, bo wtedy naturalny obieg jest najłatwiejszy. Jednocześnie pilnuję, żeby schłodzone powietrze miało gdzie wrócić do pomieszczenia z kominkiem. Jeśli tego nie ma, cyrkulacja się zrywa i cały układ zaczyna pracować dużo słabiej.
Przeczytaj również: Kamery do domu - Jak wybrać i zamontować monitoring?
4. Zrób test zanim zamkniesz obudowę
Ja zawsze sprawdzam instalację przed pełnym zamknięciem zabudowy. W praktyce wystarczy kilka rozpalonych prób i obserwacja, czy powietrze rzeczywiście płynie tam, gdzie powinno. To dobry moment, żeby skorygować kratkę, skrócić odcinek kanału albo poprawić izolację. Po zamknięciu zabudowy takie poprawki są już droższe i bardziej kłopotliwe.
Jeżeli ten etap przejdzie bez problemów, system ma szansę działać stabilnie. Jeśli jednak trasa jest za długa albo dom ma więcej stref, kolejnym tematem stają się błędy i ograniczenia, a tam najłatwiej o złudne oszczędności.
Najczęstsze błędy, które psują efekt
Najwięcej problemów widzę wtedy, gdy ktoś traktuje grawitacyjne DGP jak instalację „prawie jak wentylację mechaniczną”. To tak nie działa. Tutaj każdy dodatkowy opór ma znaczenie, a każdy skrót zrobiony w złym miejscu mści się po rozpaleniu.
- Za długie kanały - powyżej 3 m od czopucha grawitacja zwykle zaczyna przegrywać z oporami przepływu.
- Zbyt wiele pomieszczeń - jeden kominek nie powinien na siłę zasilać zbyt dużej liczby pokoi.
- Brak izolacji - ciepło ucieka po drodze i wylot nawiewu robi się chłodniejszy, niż zakładał projekt.
- Brak drogi powrotu powietrza - obieg zamyka się źle i instalacja przestaje „oddawać oddech”.
- Mokre drewno - drewno o wilgotności powyżej 20% pali się gorzej, mocniej brudzi komin i obniża sprawność.
- Brak filtra lub zaniedbany filtr - kurz może się przypalać w wysokiej temperaturze, co daje nieprzyjemny efekt i pogarsza higienę systemu.
Do tego dochodzi jeszcze jeden błąd, który widzę bardzo często: zbyt duże oczekiwania. Grawitacyjny obieg ciepła nie wyrówna temperatur w całym domu tak dobrze jak układ z wentylatorem. Dobrze działa tam, gdzie jest prosty układ pomieszczeń, a nie tam, gdzie inwestor chce „wcisnąć” kominek w rolę głównego źródła dla całej bryły. Z takiego porównania naturalnie wynika pytanie o koszt i opłacalność, więc przechodzę właśnie do tego.
Ile kosztuje prosty układ i kiedy lepiej wybrać wentylator
Na cenę składa się nie tylko sam wkład, ale też osprzęt i robocizna. W aktualnych ofertach pojedyncze elementy potrafią kosztować od kilkudziesięciu złotych za proste łączniki do kilkuset złotych za zakończenia nawiewu czy zestawy kratek. To oznacza, że budżet rośnie nie przez jeden drogi detal, tylko przez liczbę elementów i jakość wykonania.
- Proste kolana i przejścia: około 38-224 zł za sztukę lub element redukcyjny.
- Zestawy kratek i zakończeń nawiewu: około 355-1 260 zł w zależności od wersji i formy.
- Osprzęt dodatkowy, taki jak skrzynki, izolacja i filtry: koszt zależy od długości tras i liczby odgałęzień.
W praktyce prosty układ grawitacyjny jest tańszy od systemu z turbiną, bo nie wymaga napędu, sterowania ani zasilania. Jednocześnie nie można z niego oczekiwać tego samego, co od instalacji wymuszonej. Poniżej zestawiam to wprost.
| Kryterium | Układ grawitacyjny | Układ wymuszony |
|---|---|---|
| Zasięg | Salon i najbliższe pokoje | Większy dom i dalsze strefy |
| Koszt | Niższy, bo bez turbiny i sterowania | Wyższy przez wentylator, zasilanie i automatykę |
| Zależność od prądu | Nie potrzebuje zasilania | Wymaga prądu do pracy |
| Regulacja | Mniej precyzyjna | Łatwiejsza i bardziej przewidywalna |
| Awaryjność | Mała | Większa, bo dochodzi element mechaniczny |
Ja wybieram grawitację wtedy, gdy układ domu jest prosty i zależy mi na niskiej awaryjności. Sięgam po wentylator, gdy ciepło ma dojść dalej, do większej liczby pomieszczeń albo przez układ, który po prostu nie sprzyja naturalnemu wyporowi. To uczciwsze niż upieranie się przy rozwiązaniu, które na planie wygląda dobrze, a w praktyce nie dowozi komfortu. Zanim jednak uznam temat za zamknięty, zostaje najważniejsza rzecz: bezpieczeństwo i regularna obsługa.
Bezpieczeństwo i przeglądy, które utrzymują instalację w formie
Przy kominku nie oszczędzam na kontroli przewodów kominowych i czyszczeniu. Dla paliw stałych przewody dymowe czyści się cztery razy w roku, a stan techniczny instalacji i przewodów kominowych kontroluje się co najmniej raz w roku. To nie jest formalność dla dokumentów, tylko realna ochrona przed spadkiem ciągu, sadzą i zagrożeniem pożarowym.
W domu z kominkiem dobrze mieć też czujkę tlenku węgla i czujkę dymu. W nowych lokalach takie obowiązki weszły już od 23 grudnia 2024, a w istniejących budynkach przepisy wdrażane są etapowo do 2030 roku. Czujkę CO montuję zwykle około 2 m od kominka, nie przy kratce wentylacyjnej i nie w miejscu, gdzie łatwo ją zasłonić. To drobiazg, który może mieć ogromne znaczenie.
- Używam drewna sezonowanego, najlepiej o wilgotności 18-20%.
- Nie zasłaniam kratek wentylacyjnych i nie ograniczam dopływu powietrza.
- Regularnie odkurzam kratki, anemostaty i dostępne elementy obudowy.
- Po sezonie sprawdzam drożność kanałów i stan izolacji.
- Nie palę odpadami, tworzywami ani innymi materiałami niedozwolonymi.
Jeśli w domu pojawia się zapach spalin, dymienie przy otwieraniu drzwiczek albo wyraźny spadek wydajności, nie odkładałbym diagnostyki. W praktyce szybka kontrola kominiarska i korekta ustawień robią większą różnicę niż kolejny „patent” kupiony bez projektu. Z tego miejsca przechodzę do ostatniej, bardzo praktycznej listy rzeczy, które sam sprawdziłbym jeszcze przed zamknięciem zabudowy.
Co sprawdzam przed pierwszym pełnym sezonem
- Czy kanały mają sensowną, możliwie prostą trasę i nie są niepotrzebnie długie.
- Czy izolacja nie została przerwana na żadnym odcinku i nie ma miejsc, w których powietrze traci temperaturę.
- Czy wyloty nawiewu są umieszczone tak, by ciepłe powietrze naturalnie unosiło się w pomieszczeniu.
- Czy powrót schłodzonego powietrza do strefy kominka jest realnie zapewniony, a nie tylko „zakładany”.
- Czy obudowa nie dławi przepływu wokół wkładu i czy pozostawiono dostęp serwisowy do newralgicznych punktów.
Jeżeli mam zamknąć temat jednym zdaniem, to powiedziałbym tak: grawitacyjna dystrybucja ciepła z kominka jest sensowna wtedy, gdy ma krótki tor przepływu, dobrą izolację i rozsądne oczekiwania. To dobre rozwiązanie do mniejszych stref domu, ale nie zastąpi przemyślanego projektu w dużej, rozgałęzionej bryle. Jeśli te warunki są spełnione, system odwdzięcza się prostotą, niską awaryjnością i cichą pracą przez wiele sezonów.
