W dobrze zaprojektowanej kanalizacji najważniejsze jest nie tylko to, jak szybko ścieki spływają, ale też skąd bierze się powietrze, które wyrównuje ciśnienie w pionach. Gdy ta równowaga jest zaburzona, pojawiają się bulgotanie w przyborach, wysysanie wody z syfonów i zapachy, których nie da się już zignorować. Poniżej wyjaśniam, jakie wymagania obowiązują, jak wygląda poprawne odpowietrzenie pionu i kiedy można wspomóc się zaworem napowietrzającym.
Najważniejsze zasady, które trzeba znać
- Pion kanalizacyjny powinien być wyprowadzony ponad dach i zakończony wywiewką w miejscu, z którego wyziewy nie wrócą do domu.
- W odległości mniejszej niż 4 m od wylotu nie powinny znajdować się okna ani drzwi pomieszczeń stałego pobytu ludzi.
- W praktyce wysokość wywiewki przyjmuje się zwykle na minimum 0,5 m nad dachem stromym i 1 m nad dachem płaskim.
- Zawór napowietrzający pomaga zasysać powietrze do instalacji, ale nie zastępuje wywiewki na każdym pionie.
- Średnica wywiewki nie powinna być mniejsza niż średnica wentylowanego pionu.
- Najwięcej problemów powodują redukcje, ostre załamania, zbyt niskie wyprowadzenie nad dach i montaż zaworu bez dostępu serwisowego.
Co w praktyce oznacza norma dla odpowietrzenia pionu
W polskich warunkach temat reguluje przede wszystkim grawitacyjna instalacja kanalizacyjna opisana w Warunkach Technicznych oraz zasady projektowania z PN-EN 12056-2. Praktyczny sens tych przepisów jest prosty: pion ma mieć zapewnione połączenie z atmosferą, żeby podczas spływu ścieków nie tworzyło się podciśnienie wyciągające wodę z syfonów. To właśnie syfon chroni dom przed gazami kanałowymi, więc jeśli woda zostaje z niego wysysana, problem zwykle zaczyna się od złego odpowietrzenia.
Najważniejsza reguła brzmi: przewód spustowy powinien być wyprowadzony jako przewód wentylujący ponad dach. Dodatkowo wylot musi być sytuowany ponad górną krawędzią okien i drzwi, jeśli znajdują się bliżej niż 4 m w poziomie. To nie jest detal estetyczny, tylko warunek bezpieczeństwa i komfortu. W praktyce oznacza to, że odpowietrzenie nie może kończyć się na strychu, w kominie wentylacyjnym ani w żadnym przypadkowym miejscu pod pokryciem.
Przepisy dopuszczają pewne uproszczenia, ale nie są one dowolne. Jeśli część pionów nie jest wyprowadzona ponad dach, trzeba zastosować urządzenia napowietrzające te piony, a ponad dach muszą wyjść co najmniej: ostatni pion na każdym przewodzie odpływowym oraz przynajmniej co piąty z pozostałych pionów w budynku. Innymi słowy, nie da się legalnie i sensownie zastąpić całej wentylacji samymi zaworami.
Jeżeli wysokość pionu przekracza 10 m, trzeba już patrzeć na układ bardziej uważnie, bo podejścia na najniższej kondygnacji muszą spełniać dodatkowe wymagania projektowe. W domu jednorodzinnym rzadziej wchodzi to w grę, ale przy wyższych budynkach albo rozbudowanych układach kanalizacyjnych ma to znaczenie praktyczne. Skoro wiesz już, co mówią przepisy, czas spojrzeć na to, jak taki pion powinien być wyprowadzony w realnym domu.
Jak powinien wyglądać poprawny pion i wywiewka
Poprawnie wykonany pion jest przede wszystkim prosty, pionowy i ma stałą średnicę na całej długości. Z punktu widzenia eksploatacji to ważniejsze, niż się wielu osobom wydaje, bo każde zwężenie lub niepotrzebne załamanie zwiększa opory przepływu i pogarsza wyrównywanie ciśnienia. W domach jednorodzinnych najczęściej spotyka się pion o średnicy 100 mm, szczególnie gdy obsługuje miskę ustępową, ale kluczowa zasada jest szersza: średnica pionu nie może być mniejsza niż średnica największego podejścia do niego podłączonego.

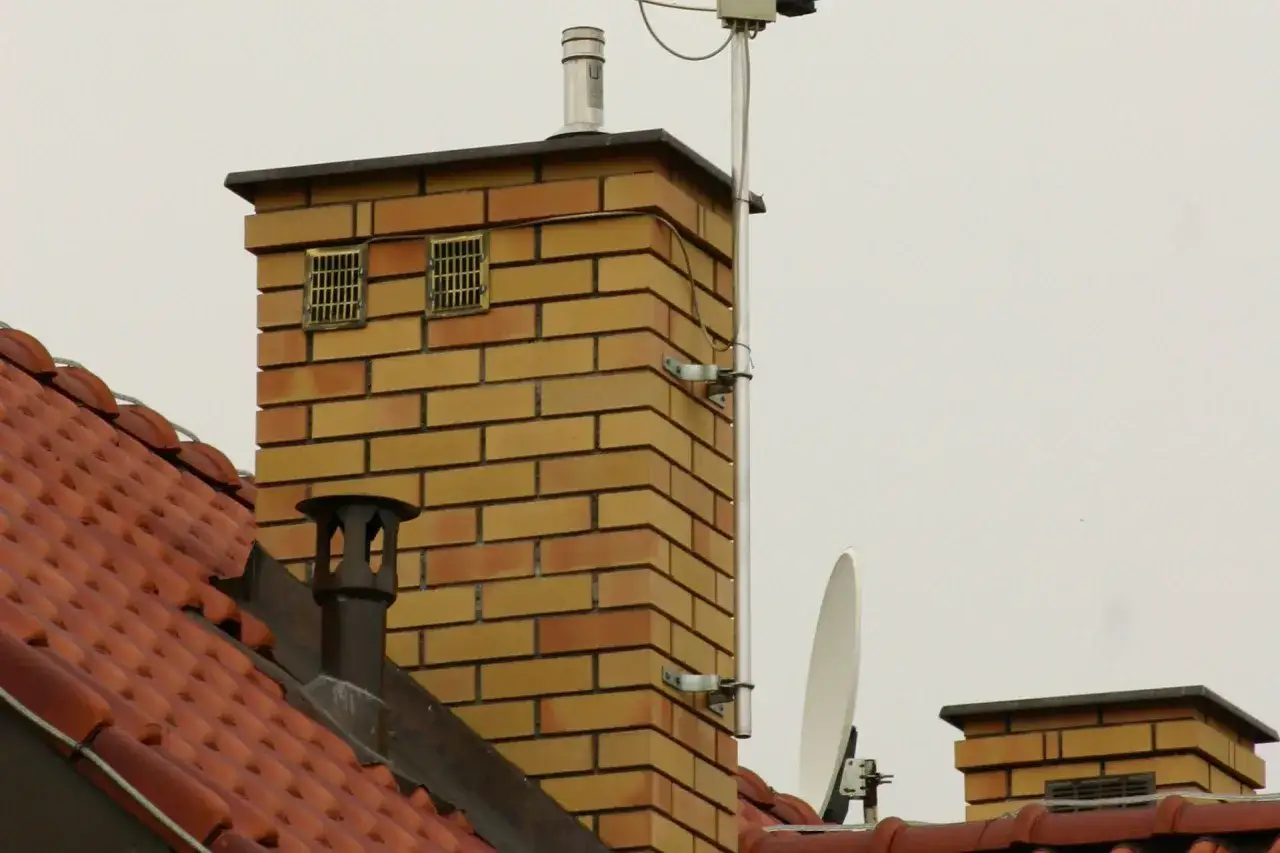

Wywiewka, czyli końcowy odcinek pionu wyprowadzony ponad dach, powinna mieć średnicę równą lub większą od średnicy wentylowanego pionu. To praktycznie wyklucza redukowanie rury tuż przed wylotem, bo taki zabieg dusi instalację dokładnie tam, gdzie powinna ona oddychać najswobodniej. W branżowej praktyce przyjmuje się też, że na dachu stromym wywiewka powinna wystawać co najmniej 0,5 m ponad pokrycie, a na płaskim co najmniej 1 m, żeby nie zniknęła pod śniegiem i nie została przyduszona przez zalegające zanieczyszczenia.
Równie ważne są odległości od otworów okiennych i drzwiowych oraz od elementów, które mogłyby wciągać powietrze z dachu do środka budynku. Gdy wywiewka znajduje się zbyt blisko okna połaciowego albo czerpni wentylacji mechanicznej, zapach z kanalizacji może wracać do domu dokładnie tam, gdzie nikt się go nie spodziewa. Z tego samego powodu przewodu wentylującego nie wprowadza się do kanału wentylacyjnego ani dymowego.
Z mojego punktu widzenia warto też zwrócić uwagę na detale dachowe. Wywiewka musi być szczelnie przeprowadzona przez pokrycie, zabezpieczona przed deszczem, śniegiem i ptakami oraz tak usytuowana, żeby dało się do niej podejść serwisowo. To drobiazg tylko na papierze, bo w praktyce źle wykonane przejście przez dach potrafi później narobić równie dużo problemów jak źle dobrana średnica rury. Gdy już wiadomo, jak ma wyglądać poprawny wylot, pora wyjaśnić, kiedy można zastosować zawór napowietrzający i czego po nim nie oczekiwać.Kiedy zawór napowietrzający pomaga, a kiedy szkodzi
Zawór napowietrzający, nazywany też napowietrzaczem, działa tylko w jedną stronę: wpuszcza powietrze do instalacji, gdy pojawia się podciśnienie. Nie wypuszcza natomiast gazów kanałowych na zewnątrz, więc nie jest zamiennikiem wywiewki w każdym miejscu. To ważne rozróżnienie, bo wiele problemów bierze się z przekonania, że skoro zawór „oddycha”, to może zastąpić przewód wyprowadzony ponad dach. Nie może.
W praktyce zawory sprawdzają się tam, gdzie trudno przeprowadzić pion przez dach, przy modernizacjach starszych domów albo jako wsparcie dla długich podejść, które łatwo się „duszą”. Dobrym przykładem są rozbudowane łazienki na poddaszu albo przebudowy, w których dołożenie kolejnego pionu byłoby nieproporcjonalnie drogie. Zawór ma wtedy sens, ale tylko jako element pomocniczy, a nie główna wentylacja całej instalacji.
| Rozwiązanie | Co robi | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Wywiewka ponad dach | Odprowadza i wyrównuje ciśnienie, a także wyprowadza gazy z instalacji | Najpełniejsze i najpewniejsze rozwiązanie, brak części ruchomych | Wymaga przejścia przez dach i dobrego uszczelnienia | Nowy dom, główny pion, rozwiązanie podstawowe |
| Zawór napowietrzający | Doprowadza powietrze przy podciśnieniu | Łatwy montaż, przydatny w modernizacjach, brak przebicia dachu | Nie usuwa gazów, wymaga dostępu i może ulec awarii | Dodatkowe wsparcie, trudne miejsca, wybrane piony |
Jeśli stosuję zawór, zawsze pilnuję jego lokalizacji. Powinien być zamontowany ponad poziomem, z którego mogłaby go zalać instalacja, i w miejscu dostępnym do kontroli. W praktyce oznacza to, że nie warto chować go głęboko w zabudowie bez rewizji, bo taki element trzeba kiedyś sprawdzić albo wymienić. Ta zasada prowadzi już wprost do pytania, jak dobrać rozwiązanie do konkretnego domu, a nie tylko do norm zapisanych na papierze.
Jak dobrać układ do domu jednorodzinnego
W typowym domu jednorodzinnym najlepiej działa układ prosty: jeden główny pion z wywiewką ponad dach i ewentualne zawory napowietrzające tylko tam, gdzie naprawdę są potrzebne. Przy jednej łazience i krótkich podejściach często wystarcza jeden prawidłowo poprowadzony pion, bez kombinowania z dodatkowymi obejściami. W domach z dwiema łazienkami, kuchnią i pralnią sytuacja staje się bardziej złożona, ale zasada pozostaje ta sama: najpierw zapewnij pewny wywiew główny, dopiero potem dołóż lokalne wsparcie.
Najwięcej korzyści z dodatkowego napowietrzania widzę tam, gdzie podejścia są długie. Dla miski ustępowej przyjmuje się, że odległość od pionu nie powinna przekraczać 1 m; jeśli jest większa, podejście powinno być dodatkowo wentylowane. Dla innych przyborów, takich jak wanna czy zlewozmywak, dłuższe poziome odcinki też zaczynają wymagać korekty układu, bo im dłuższa trasa, tym większe ryzyko zasysania wody z syfonów. To właśnie dlatego w nowych projektach tak ważne są nie tylko średnice, ale też liczba załamań i sposób włączenia do pionu.
W domu z poddaszem nieużytkowym wyprowadzenie pionu ponad dach zwykle jest najrozsądniejsze, nawet jeśli na etapie budowy wydaje się to mniej wygodne. Z kolei w modernizowanych domach, gdzie dach jest już wykończony, a trasa przez połacie byłaby trudna lub ryzykowna, zawór napowietrzający bywa dobrym kompromisem. Kompromis jest tu jednak właściwym słowem: oszczędzasz na przebiciu dachu, ale nie rezygnujesz z kontroli, czyszczenia i świadomości, że zawór nie załatwia sprawy raz na zawsze.
Jeżeli instalacja ma kilka pionów, dobrze jest od początku ustalić, który będzie główny i które odcinki mogą pracować tylko pomocniczo. Taki porządek ułatwia późniejszy odbiór, a przede wszystkim ogranicza chaos na etapie wykańczania domu. Gdy układ jest już dobrany, zostają błędy wykonawcze, które potrafią popsuć nawet poprawny projekt.
Najczęstsze błędy przy montażu
W praktyce spotykam kilka powtarzalnych błędów. Najgroźniejszy to zakończenie pionu w przestrzeni pod dachem, na przykład na nieużytkowym poddaszu. Dla instalacji to nie jest „prawie to samo”, tylko zupełnie inny układ, bo wyziewy zostają w bryle budynku i wcześniej czy później szukają sobie drogi do środka.
- Zwężenie wywiewki względem pionu, przez co przewód nie pracuje swobodnie.
- Wprowadzenie pionu do komina wentylacyjnego lub dymowego, co jest błędem technicznym i eksploatacyjnym.
- Zbyt niskie wyprowadzenie nad dach, szczególnie na dachach płaskich i przy częstych opadach śniegu.
- Zbyt dużo kolan 90° i niepotrzebnych załamań na podejściach.
- Łączenie wielu przyborów bez przemyślenia średnic, co kończy się spływem gorszym niż zakładany.
- Montaż zaworu bez dostępu serwisowego, czyli bez możliwości wymiany lub kontroli.
- Założenie, że zawór napowietrzający zastąpi wszystko, włącznie z głównym odpowietrzeniem ponad dach.
Warto też pamiętać o błędach mniej spektakularnych, ale równie uciążliwych. Długość podejść do przyborów, ich spadki i sposób włączenia do pionu mają wpływ na to, czy instalacja będzie działać cicho, czy zacznie bulgotać po każdym większym spłukaniu. Jeśli ktoś oszczędza na kilku kształtkach albo skraca czas montażu kosztem geometrii, zwykle płaci za to później zapachami albo udrażnianiem. Dlatego przed zakryciem instalacji dobrze jest sprawdzić jeszcze kilka rzeczy, zanim naprawa stanie się trudna i kosztowna.
Jak sprawdzić instalację przed zamknięciem ścian i dachu
Zanim zabudujesz piony i przejścia przez dach, sprawdziłbym trzy rzeczy. Po pierwsze, czy pion ma pełną, równą średnicę i rzeczywiście wychodzi ponad dach, a nie kończy się „na chwilę” pod pokryciem. Po drugie, czy wywiewka jest oddalona od okien, drzwi i czerpni powietrza na tyle, żeby wyziewy nie wracały do budynku. Po trzecie, czy wszystkie zawory napowietrzające mają dostęp do przeglądu.
Przy okazji warto upewnić się, że na dole pionu jest rewizja, czyli czyszczak. To drobny element, który ratuje później wiele godzin pracy, bo umożliwia udrożnienie przewodu bez rozbierania pół łazienki. W nieogrzewanym strychu lub w strefie przejścia przez zimne przestrzenie dobrze jest też zadbać o solidne mocowanie i ochronę przed wychłodzeniem, żeby nie dochodziło do skraplania i problemów zimą.
Jeśli po uruchomieniu instalacji pojawiają się bulgotanie, zapach albo znikająca w syfonach woda, nie zaczynałbym od wymiany detergentów czy maskowania problemu. Najpierw sprawdza się odpowietrzenie, potem podejścia i syfony. W dobrze wykonanym domu to właśnie ten porządek działa najlepiej: jeden pewny wywiew ponad dach, sensownie rozmieszczone zawory pomocnicze i instalacja, która nie wymaga codziennego doglądania.
