Oświetlenie schodów ma działać bez zastanawiania się, z którego miejsca je włączasz. Dobrze wykonany układ schodowy pozwala sterować jedną lampą z dwóch punktów, a po rozbudowie także z trzech i więcej miejsc. W tym tekście pokazuję, jak wygląda połączenie, jak czytać zaciski, gdzie najczęściej pojawiają się błędy i kiedy lepiej wybrać inne rozwiązanie niż klasyczny łącznik.
Najważniejsze rzeczy do zapamiętania przed montażem
- Dwa łączniki schodowe sterują jednym obwodem z dwóch miejsc dzięki dwóm przewodom korespondencyjnym.
- Faza trafia na zacisk wspólny pierwszego łącznika, a z zacisku wspólnego drugiego wychodzi przewód do lampy.
- Neutralny i ochronny prowadzi się bezpośrednio do oprawy, nie przez łączniki.
- Przy trzecim punkcie sterowania dodaje się łącznik krzyżowy, a przy większych instalacjach często lepiej sprawdza się przekaźnik schodowy.
- W starszych instalacjach nie zakładaj zgodności kolorów przewodów bez pomiaru.
- Przy LED zwracaj uwagę na podświetlenie osprzętu i ewentualne żarzenie po wyłączeniu.
Jak działa układ schodowy i kiedy ma sens
W praktyce to rozwiązanie dla schodów, długiego korytarza, wejścia do sypialni albo przejścia między dwoma kondygnacjami. Technicznie jest to łącznik przełączny, czyli element, który przekierowuje fazę między dwoma torami, a dzięki temu pozwala zapalać i gasić światło z dwóch miejsc. Każdy łącznik ma trzy zaciski, a dwa przewody korespondencyjne przenoszą połączenie między nimi.
Najważniejsze jest to, że schodowy nie przerywa przewodu neutralnego. Steruje się przewodem fazowym, dlatego układ działa jak przełączanie ścieżki zasilania, a nie jak zwykłe odcinanie i podawanie prądu na lampę. To daje wygodę, ale też wymaga poprawnego rozpoznania żył w puszce, zwłaszcza w starszych domach. Żeby nie zgadywać przy zaciskach, trzeba najpierw rozłożyć sam schemat na elementy.

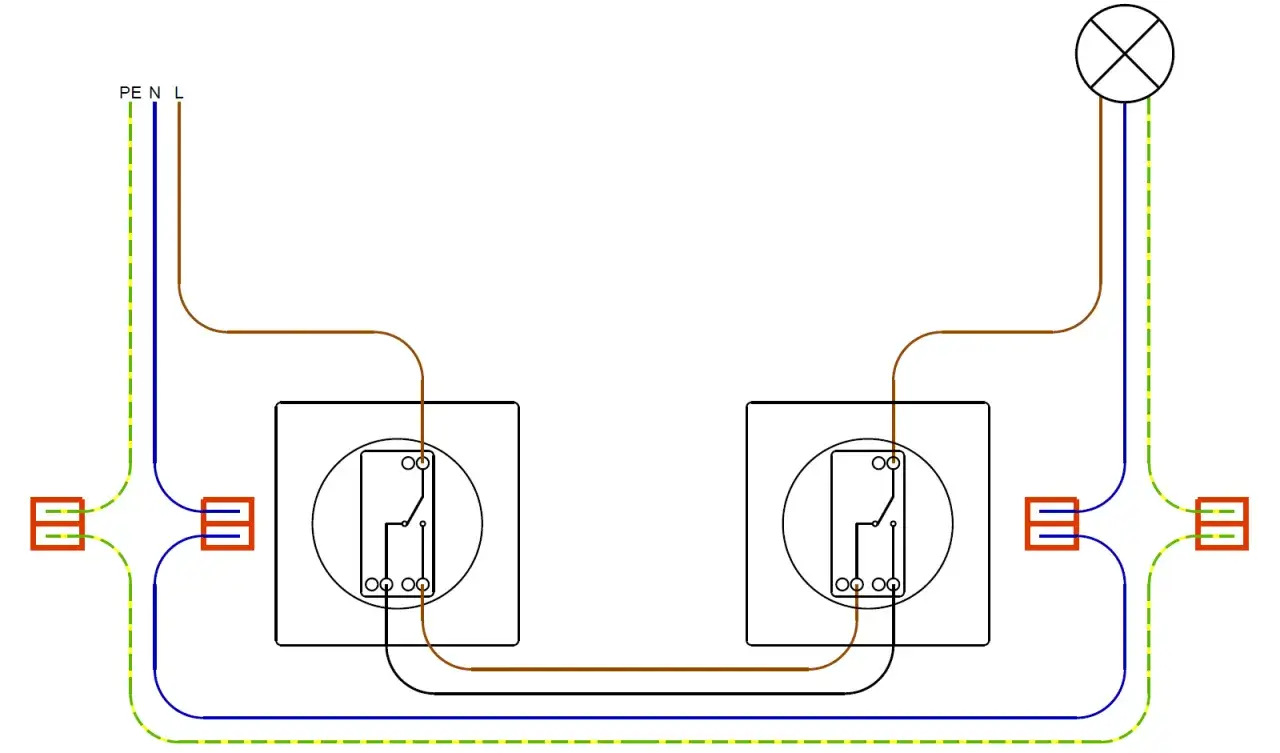

Jak czytać schemat i gdzie trafiają przewody
Jeżeli patrzysz na zaciski i widzisz oznaczenia L, COM albo strzałki, szukasz właśnie punktów wspólnych i torów korespondencyjnych. W typowym układzie jeden łącznik dostaje zasilanie fazowe, a drugi oddaje fazę na lampę. Dwa pozostałe zaciski między nimi łączy się przewodami korespondencyjnymi, czyli przewodami „podróżnymi”.
| Element | Rola | Co zwykle do niego trafia |
|---|---|---|
| Zacisk wspólny pierwszego łącznika | Wejście zasilania | Faza z obwodu |
| Dwa zaciski robocze | Połączenie między łącznikami | Dwa przewody korespondencyjne |
| Zacisk wspólny drugiego łącznika | Wyjście na oprawę | Przewód fazowy do lampy |
| Oprawa oświetleniowa | Odbiornik | Neutralny, PE i przewód sterowany |
W dobrze zaplanowanej instalacji neutralny nie wchodzi do samego łącznika, tylko idzie prosto do oprawy. To ważne nie tylko dla czytelności schematu, ale też dla późniejszej rozbudowy. Jeśli na etapie remontu planujesz automatykę, zostaw w puszkach miejsce na dodatkową żyłę albo neutralny, bo później oszczędza to kucia. Kiedy już wiesz, którędy biegną żyły, można przejść do samego montażu.
Jak podłączyć wszystko krok po kroku
Przy samym montażu nie robiłbym skrótów. Najpierw odłączam zasilanie, potem sprawdzam brak napięcia testerem i dopiero wtedy otwieram puszki. Hager w instrukcjach do swoich urządzeń przypomina wprost, że montaż i podłączenie powinny wykonywać osoby z odpowiednimi uprawnieniami; to jedna z tych uwag, które brzmią banalnie, ale w praktyce ratują instalację i zdrowie.
- Wyłącz zasilanie obwodu i potwierdź brak napięcia na wszystkich żyłach.
- Oznacz przewód zasilający, przewód idący do lampy i dwa przewody korespondencyjne.
- Podłącz fazę do zacisku wspólnego pierwszego łącznika.
- Połącz dwa zaciski robocze obu łączników przewodami korespondencyjnymi.
- Ze wspólnego zacisku drugiego łącznika wyprowadź przewód fazowy do oprawy.
- Neutralny i przewód ochronny doprowadź bezpośrednio do lampy.
- Sprawdź działanie z obu miejsc, a potem dopiero zamknij puszki i ramki.
Jeśli układ nie działa od razu, nie zgaduj. W takim obwodzie jeden źle wpięty przewód potrafi sprawić, że światło będzie działało tylko z jednego miejsca albo wcale. Lepiej jeszcze raz prześledzić zaciski niż zostawiać instalację „na próbę”.
Jak rozbudować sterowanie na więcej niż dwa miejsca
Gdy schody są długie albo wejść do światła jest kilka, dwa łączniki schodowe przestają wystarczać. Wtedy dokładam łącznik krzyżowy, który wstawia się pomiędzy dwa schodowe i zamienia pary przewodów korespondencyjnych. To najprostszy sposób na trzeci punkt sterowania bez zmiany całej logiki układu.
| Rozwiązanie | Ile punktów sterowania | Kiedy ma sens | Minusy |
|---|---|---|---|
| 2 × łącznik schodowy | 2 | Typowe schody, korytarz, przejście między pokojami | Nie rozwiązuje sterowania z większej liczby miejsc |
| 2 × schodowy + 1 × krzyżowy | 3 | Schody z podestem albo korytarz z wejściem pośrodku | Więcej przewodów i większa puszka |
| Schodowy z przyciskami i przekaźnikiem bistabilnym | 3 i więcej | Rozbudowana instalacja, centralne sterowanie, rozdzielnica DIN | Większy koszt i więcej elementów pośrednich |
W nowych domach coraz częściej widzę rozwiązanie z przyciskami zwiernymi i przekaźnikiem schodowym na szynę DIN. To nie jest „lepsza wersja” dla każdego, ale przy większej liczbie punktów sterowania bywa po prostu praktyczniejsze. Przekaźnik bistabilny, czyli taki, który zmienia stan po krótkim impulsie i pamięta poprzednie położenie, daje większą elastyczność niż klasyczny łącznik. Mechanizm Hagera dla takiego układu ma 1 moduł, 16 A i zakres zwłoki od 30 sekund do nawet 1 godziny, więc daje też funkcję czasowego wyłączania, a nie tylko klasyczne przełączanie światła. Przy doborze sprzętu liczą się już nie tylko topologia, ale też cena i miejsce w puszce.
Najczęstsze błędy, które psują działanie albo bezpieczeństwo
Najbardziej upierdliwe awarie wynikają zwykle nie z samego osprzętu, tylko z pomyłek w połączeniu. W starych instalacjach łatwo o sytuację, w której kolory przewodów nie odpowiadają dzisiejszym standardom, więc sam kolor nie wystarcza do identyfikacji funkcji żyły. To jedna z tych rzeczy, których nie warto robić „na oko”.
- Faza wpięta w zły zacisk wspólny - układ działa losowo albo tylko częściowo.
- Zmieszanie przewodów korespondencyjnych z neutralnym - instalacja przestaje zachowywać się jak układ schodowy.
- Brak miejsca w puszce - przy większej liczbie żył przewody są zgniecione i trudniej je później serwisować.
- Podświetlany łącznik z LED-ową oprawą - bywa, że lampa lekko żarzy się po wyłączeniu.
- Brak pomiaru połączeń po montażu - błąd ujawnia się dopiero po zamknięciu osprzętu.
Na marginesie: w katalogach producentów, takich jak Kontakt-Simon, widać wyraźnie, że mechanizmy schodowe występują w wersjach 10AX i 16AX. AX to kategoria łączeniowa osprzętu, czyli informacja o pracy przy określonym typie obciążenia i częstym przełączaniu, więc przy doborze zawsze sprawdzam ją razem z rodzajem źródła światła. To prowadzi wprost do wyboru konkretnego osprzętu i budżetu.
Co wybrać do domu i ile to zwykle kosztuje
Jeśli układ ma sterować jedną lampą z dwóch miejsc, biorę prosty mechanizm schodowy bez zbędnych dodatków. Gdy instalacja ma być nowocześniejsza, zwracam uwagę na wersję z podświetleniem, ale tylko wtedy, gdy wiem, że nie będzie to przeszkadzało przy LED-ach. Do wnętrz, które mają wyglądać bardziej spójnie wizualnie, można też dobrać serię osprzętu, a nie tylko sam mechanizm.
| Typ osprzętu | Przykładowy zakres cenowy | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Podstawowy łącznik schodowy | Około 21-25 zł netto | Prosty montaż, niski koszt | Brak dodatków, które czasem ułatwiają obsługę |
| Wersja z podświetleniem | Około 31-65 zł netto | Łatwiejsze znalezienie łącznika po ciemku | Może wymagać sprawdzenia zgodności z LED |
| Łącznik podwójny | Około 34-55 zł netto | Obsługa dwóch obwodów z jednego miejsca | Większa liczba przewodów w puszce |
Jeśli patrzeć wyłącznie na ceny katalogowe, mechanizmy schodowe nie są dziś drogie, ale koszt całej instalacji rośnie przez przewody, puszki, ewentualny przekaźnik i robociznę. Dlatego przy remoncie zawsze liczę nie tylko sam osprzęt, lecz także to, czy trzeba kuć ścianę, wymieniać puszki albo dołożyć nowe żyły. To właśnie te elementy najczęściej przesądzają o opłacalności.
Co zaplanować przed zamknięciem puszek, żeby nie wracać do tego drugi raz
Najwięcej problemów oszczędza nie sam montaż, ale dobre przygotowanie przed nim. Zostawiam w puszkach minimalny zapas przewodu, opisuję żyły, robię zdjęcie połączeń i sprawdzam, czy ramka oraz głębokość puszki nie utrudnią późniejszego serwisu. Przy układach schodowych naprawdę opłaca się myśleć o przyszłości, bo po zabudowaniu ściany dostęp do przewodów staje się dużo trudniejszy.
- Wybierz głębsze puszki tam, gdzie jest mało miejsca na przewody.
- Zostaw rezerwę żyły, jeśli w przyszłości planujesz automatykę albo łącznik smart.
- Oznacz przewody korespondencyjne przed wsunięciem ich do puszki.
- Sprawdź, czy w oprawie jest miejsce na PE, neutralny i ewentualny moduł kompensacyjny.
- Zachowaj schemat zdjęciowy, nawet jeśli instalacja wydaje się oczywista po montażu.
Jeżeli mam wskazać jedną rzecz, która najczęściej robi różnicę, to jest nią właśnie porządek w przewodach i zostawienie zapasu. Dobrze wykonane połączenie schodowe nie powinno wymagać domysłów za pół roku, tylko działać tak samo pewnie od pierwszego testu do kolejnego remontu.
