Najważniejsze rzeczy, które warto ustalić przed wyborem zabezpieczeń
- Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, a różnicówka chroni ludzi i reaguje na prąd upływu.
- W domowych instalacjach najczęściej sprawdza się charakterystyka B, a nie C czy D.
- B10 zwykle kojarzy się z oświetleniem, a B16 z gniazdami, ale ostateczny dobór zależy od przewodu i obciążenia.
- Do większości obwodów użytkowych w domu sens ma dziś RCD typu A, 30 mA.
- Sprzęt z falownikiem, elektroniką mocy, pompą ciepła, fotowoltaiką albo ładowaniem auta elektrycznego często wymaga innego typu RCD niż proste obwody.
- Najbezpieczniej dobierać zabezpieczenia do obwodu i przewodu, a nie "na oko" do urządzenia, które akurat planujesz podłączyć.
Najpierw rozróżnij dwa różne zadania zabezpieczeń
W domu najczęściej pracują ze sobą dwa rodzaje aparatów. Wyłącznik nadprądowy pilnuje, żeby przewód nie był przeciążony i nie przegrzał się przy zwarciu. Wyłącznik różnicowoprądowy reaguje wtedy, gdy część prądu "ucieka" inną drogą, na przykład przez uszkodzoną izolację albo przez ciało człowieka.
| Urządzenie | Przed czym chroni | Co to znaczy w praktyce |
|---|---|---|
| Wyłącznik nadprądowy (MCB) | Przeciążenie i zwarcie | Odłącza obwód, gdy prąd jest zbyt duży dla przewodu i osprzętu |
| Wyłącznik różnicowoprądowy (RCD) | Prąd upływu i porażenie | Wyłącza zasilanie, gdy prąd nie wraca przewodem neutralnym w takiej samej wartości |
| RCBO | Oba zagrożenia naraz | Łączy funkcję MCB i RCD w jednym aparacie, więc jest wygodny dla ważnych obwodów |
To ważne rozróżnienie, bo w rozmowach o instalacjach domowych często wszystko wrzuca się do jednego worka pod nazwą "bezpiecznik". W praktyce to dwa różne mechanizmy ochrony i dopiero ich zestaw daje sensowny poziom bezpieczeństwa. Gdy ten podział jest jasny, łatwiej zrozumieć, dlaczego nie każdy wyłącznik działa tak samo i skąd biorą się różnice między B, C i D.
Jak dobrać charakterystykę wyzwalania do domowej instalacji
Jeśli mam wskazać jedną rzecz, od której naprawdę trzeba zacząć, to jest nią charakterystyka wyzwalania. Schneider Electric podaje, że typ B zadziała przy 3-5-krotności prądu znamionowego i jest przeznaczony głównie do zastosowań domowych. Typ C pracuje w zakresie 5-10 x In, a typ D w zakresie 10-14 x In. To nie są drobne różnice techniczne, tylko cecha, która decyduje, czy zabezpieczenie będzie współpracowało z Twoim obwodem spokojnie, czy zacznie wybijać przy każdym rozruchu.
| Charakterystyka | Jak reaguje | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| B | 3-5 x prąd znamionowy | Oświetlenie, zwykłe gniazda, większość obwodów domowych | Nie jest najlepsza tam, gdzie występują duże prądy rozruchowe |
| C | 5-10 x prąd znamionowy | Silniki, pompy, wentylacja, część urządzeń z rozruchem | Nie wybiera się jej tylko po to, żeby "rzadziej wybijała" |
| D | 10-14 x prąd znamionowy | Zastosowania specjalne, bardzo duży rozruch | W zwykłym domu pojawia się rzadko i wymaga bardzo świadomego doboru |
W domach jednorodzinnych najczęściej zostaję przy charakterystyce B, bo jest najbardziej przewidywalna i najlepiej pasuje do typowych obwodów. Charakterystyka C bywa potrzebna przy urządzeniach z wyraźnym prądem rozruchowym, ale nie wolno traktować jej jako uniwersalnego "lekarstwa" na częste wyzwalanie. Jeśli powodem są błędy w projekcie, za mały przekrój przewodu albo zbyt długa linia, zmiana z B na C tylko zamaskuje problem. Dalej trzeba już dobrać sam prąd znamionowy do konkretnego obwodu.
Dobierz amperaż do obwodu, a nie do samego sprzętu

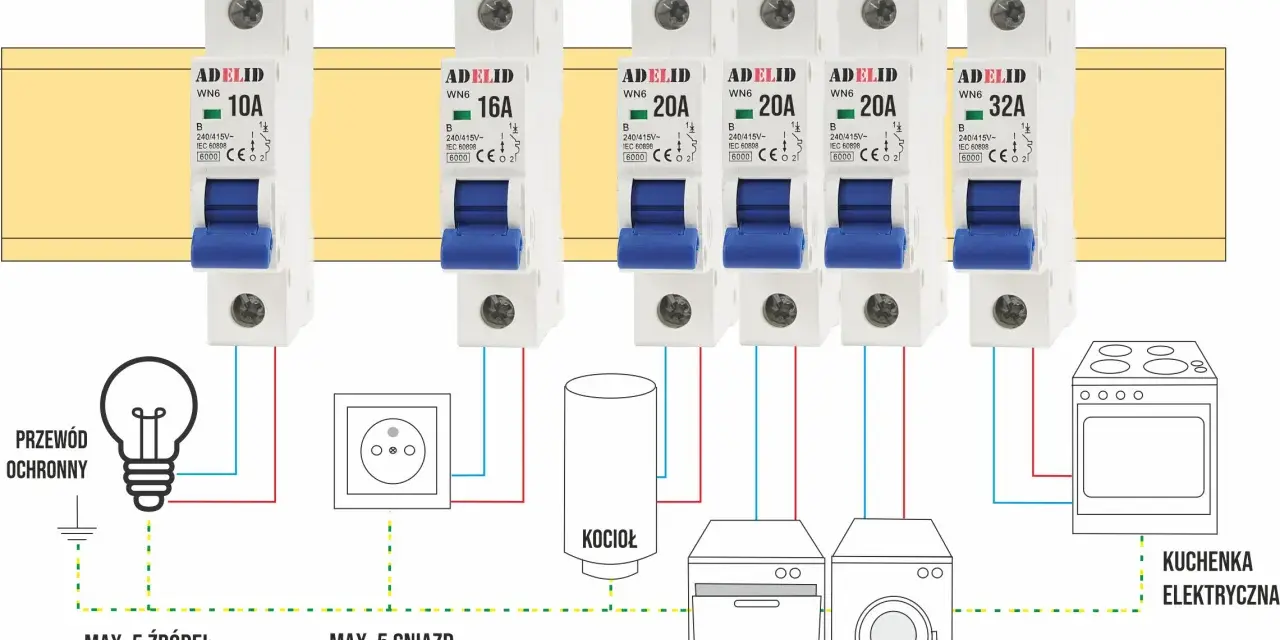

W praktyce punktem wyjścia są przewody i sposób prowadzenia instalacji, dopiero potem dochodzi sprzęt. W typowej instalacji domowej bardzo często spotyka się obwody oświetleniowe na przewodzie 1,5 mm2 z zabezpieczeniem B10 oraz obwody gniazdowe na przewodzie 2,5 mm2 z zabezpieczeniem B16. To jednak nie jest sztywna reguła, tylko najczęstszy układ startowy. Długość trasy, sposób ułożenia przewodu, temperatura otoczenia i dopuszczalny spadek napięcia potrafią zmienić decyzję.| Obwód | Często spotykany dobór | Dlaczego to działa |
|---|---|---|
| Oświetlenie | B10 | Niskie obciążenie i przewód 1,5 mm2 w wielu domach |
| Gniazda ogólne | B16 | Najbardziej praktyczny punkt wyjścia dla obwodów z codziennym sprzętem |
| Pralka, zmywarka | Osobny obwód, zwykle B16 | Grzałka i elektronika potrafią podnieść obciążenie w sposób powtarzalny |
| Piekarnik | Zależnie od mocy, często 16-20 A | Tu liczy się tabliczka znamionowa, a nie przyzwyczajenie z innego domu |
| Płyta indukcyjna | Często osobny obwód 3-fazowy, wg instrukcji producenta | Moc bywa na tyle duża, że zgadywanie kończy się problemami |
| Klimatyzacja, pompa ciepła | Wg producenta, czasem C lub F | Wiele modeli ma własną elektronikę i prąd rozruchowy, którego nie warto lekceważyć |
| Garaż, ogród, gniazda zewnętrzne | Osobny obwód, zwykle B16 | Warunki pracy są trudniejsze, więc dobrze oddzielić je od reszty domu |
Jeśli chcesz mieć jedną praktyczną zasadę, to brzmi ona tak: najpierw dobierasz przewód, potem zabezpieczenie, a dopiero na końcu obciążenie. To właśnie ten porządek odróżnia sensowną instalację od układu, który działa tylko do pierwszego większego rozruchu. Sama nadprądówka to jednak dopiero połowa układanki, bo w nowoczesnym domu prawie zawsze dochodzi jeszcze kwestia różnicówki.
Jaki wyłącznik różnicowoprądowy wybrać do domu
W domu najczęściej wybiera się RCD 30 mA, bo to standard ochrony uzupełniającej dla użytkowników. Eaton wskazuje, że właśnie 30 mA jest najczęściej stosowane w domach, a do typowych obwodów z elektroniką warto rozważać typ A. To ma znaczenie, bo dzisiejsze AGD, płyty indukcyjne czy urządzenia z zasilaczami impulsowymi nie zachowują się tak samo jak stare, proste odbiorniki rezystancyjne.
| Typ RCD | Do czego pasuje | Kiedy ma sens w domu |
|---|---|---|
| AC | Proste obwody z sinusoidalnym prądem przemiennym | Raczej tylko w bardzo prostych, starszych układach |
| A | Prąd przemienny i pulsujący DC | Najpraktyczniejszy wybór dla większości obwodów domowych |
| F | Jednofazowe falowniki i bardziej złożona elektronika | Przy nowoczesnych urządzeniach sterowanych elektronicznie, np. pompie ciepła |
| B / B+ | Prąd wygładzony DC i instalacje o wyższych wymaganiach | Fotowoltaika, ładowarka auta elektrycznego, część falowników i UPS-ów |
Tu najłatwiej popełnić błąd: ktoś zakłada, że skoro "różnicówka jest różnicówką", to każdy model działa tak samo. Nie działa. Typ AC nie jest dobrym wyborem do obwodów z wyraźną elektroniką, a przy pompach ciepła, fotowoltaice czy wallboxie trzeba patrzeć na zalecenia producenta urządzenia. W praktyce lubię też rozdzielać dom na kilka grup RCD albo stosować RCBO na ważne obwody, bo jedna awaria nie wyłącza wtedy całego budynku. To prowadzi prosto do najczęstszych błędów, które widzę w domowych rozdzielnicach.
Najczęstsze błędy, które psują dobór zabezpieczeń
- Dobór wyłącznika do sprzętu zamiast do przewodu - jeśli przewód nie jest przygotowany na dany prąd, nawet "lepszy" aparat nie rozwiąże problemu.
- Zmiana B na C bez sprawdzenia przyczyny - jeśli zabezpieczenie wybija, trzeba znaleźć powód, a nie tylko zwiększać tolerancję na rozruch.
- Jedna różnicówka na cały dom - wygodne przy montażu, kłopotliwe w użytkowaniu, bo jeden problem odcina wszystko naraz.
- Typ AC w obwodach z elektroniką - dziś to coraz słabszy wybór dla kuchni, pralni czy urządzeń sterowanych elektronicznie.
- Zbyt mało osobnych obwodów - kuchnia, łazienka, garaż i ogród nie powinny wisieć na jednym wspólnym zabezpieczeniu.
- Ignorowanie instrukcji producenta - płyta indukcyjna, pompa ciepła czy stacja ładowania często mają własne wymagania i warto je potraktować serio.
Najbardziej kosztowny błąd nie polega na wyborze złego modelu z katalogu, tylko na tym, że ktoś próbuje uprościć instalację ponad rozsądną granicę. Wtedy rozdzielnica wygląda schludnie, ale w codziennym użytkowaniu staje się źródłem problemów. Gdy chcesz tego uniknąć, warto wrócić do prostego, domowego zestawu, który zwykle działa najlepiej.

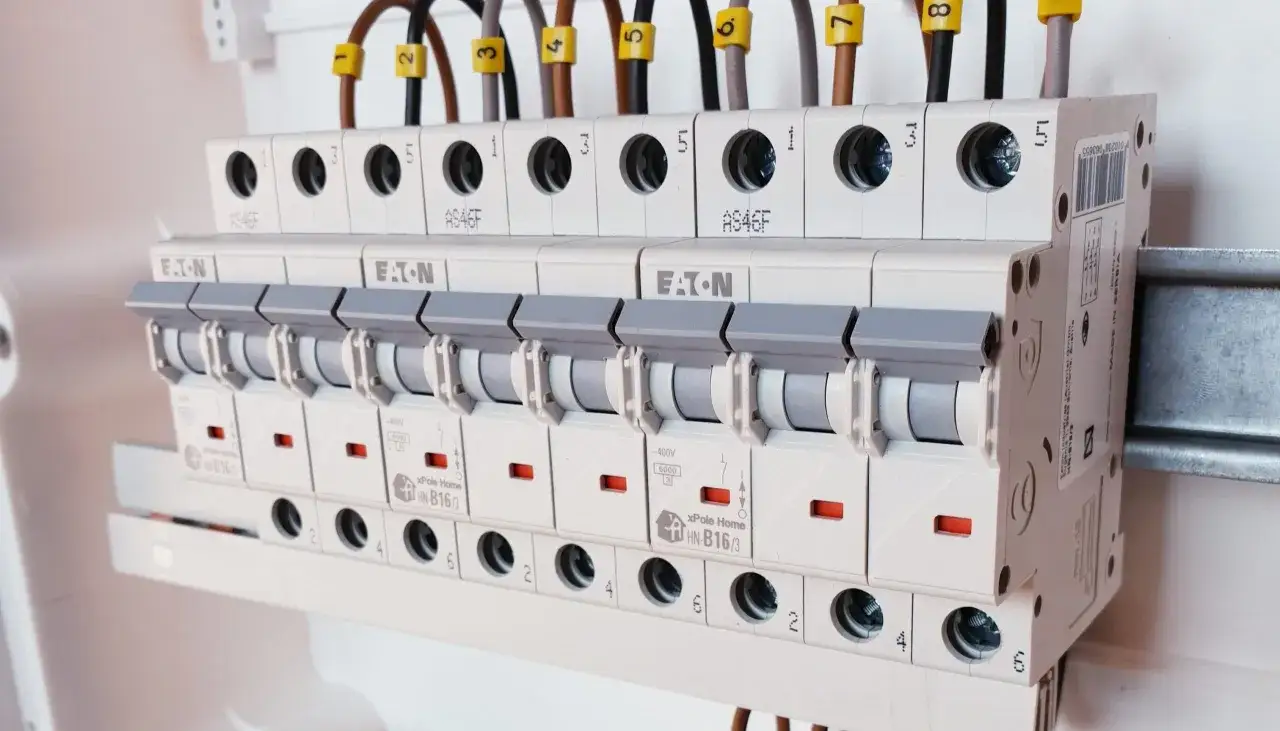

Co zwykle sprawdza się w typowym domu jednorodzinnym
Jeśli miałbym ułożyć praktyczny punkt startowy dla większości nowych domów, wyglądałby on tak: B10 na oświetlenie, B16 na gniazda, osobne obwody dla dużych odbiorników i RCD 30 mA typu A dla obwodów użytkowych. To nie jest uniwersalna recepta na każdą instalację, ale rozsądny kierunek, od którego zaczyna się większość dobrych projektów.
- Oświetlenie rozdzielam osobno, zamiast podpinać je pod gniazda.
- Kuchnię traktuję jako strefę krytyczną, więc piekarnik, zmywarka i płyta nie powinny "wisieć" na jednym wspólnym obwodzie.
- Łazienka, ogród i garaż dostają własne zabezpieczenia, bo tam ryzyko wilgoci i uszkodzeń jest wyższe.
- Jeśli pojawia się pompa ciepła, fotowoltaika albo ładowarka auta, sprawdzam wymagany typ RCD zamiast zgadywać.
- Przy kilku RCD albo RCBO zyskuję lepszą selektywność, czyli mniejszą szansę na wyłączenie pół domu przez jeden drobiazg.
Na końcu i tak liczą się pomiary: impedancja pętli zwarcia, skuteczność samoczynnego wyłączenia i zgodność z projektem. To właśnie ten krok odróżnia instalację poprawną od takiej, która tylko dobrze wygląda w rozdzielnicy.
