Zawór mieszający w instalacji grzewczej nie służy do kręcenia na ślepo. To on decyduje, czy podłogówka dostaje bezpieczną temperaturę, a kocioł pracuje bez niepotrzebnych skoków. Poniżej pokazuję, jak ustawić zawór 3-drożny w praktyce, jak dobrać sensowną temperaturę i jak rozpoznać błędy, które psują całą regulację.
Najkrótsza droga do dobrej nastawy
- Najpierw sprawdzam podłączenie i oznaczenia króćców, bo zła hydraulika daje fałszywe objawy.
- Potem ustawiam temperaturę małymi krokami i mierzę ją na wyjściu z zaworu, nie „na oko”.
- W podłogówce zaczynam zwykle od 30–35°C, a w grzejnikach od wyższej temperatury zależnej od systemu.
- Przy kotle na paliwo stałe pilnuję przede wszystkim temperatury powrotu, która bywa wymagana na poziomie 60–65°C.
- Jeśli zawór ma siłownik, nie szarpię nim ręcznie bez odłączenia zasilania.
- Gdy temperatura „pływa”, problemem często nie jest sam zawór, tylko powietrze, filtr, pompa albo zły przepływ.
Co ten zawór robi i kiedy rzeczywiście trzeba go ruszać
Zawór trójdrogowy miesza dwa strumienie wody: gorącą zasilającą i chłodniejszą z powrotu. Dzięki temu do obiegu trafia medium o temperaturze, której naprawdę potrzebuje instalacja. W praktyce widzę tu dwa główne zastosowania: ochronę zbyt wrażliwego odbiornika ciepła i stabilizację pracy źródła ciepła.
W ogrzewaniu podłogowym chodzi zwykle o ograniczenie temperatury zasilania, żeby nie przegrzać wylewki, posadzki ani samej podłogi. W instalacji z grzejnikami ten sam typ zaworu może pomóc utrzymać wyższą, ale nadal kontrolowaną temperaturę obiegu. Danfoss opisuje takie zawory jako rozwiązania do mieszania lub przełączania w ogrzewaniu, z regulacją ręczną albo siłownikiem, i to dobrze oddaje ich rolę: to narzędzie do utrzymania zadanej temperatury, a nie zwykły kranik do podbijania komfortu.
Ja ruszam nastawę wtedy, gdy instalacja wyraźnie nie trzyma parametrów: podłoga jest zbyt ciepła, pomieszczenia dogrzewają się nierówno, kocioł ma problem z zimnym powrotem albo ktoś zmienił źródło ciepła. To właśnie wtedy regulacja ma sens. Jeśli chcesz działać skutecznie, najpierw sprawdź sam montaż, bo od tego zależy, czy dalsza regulacja w ogóle ma szansę zadziałać.
Jak sprawdzić podłączenie przed pierwszą regulacją

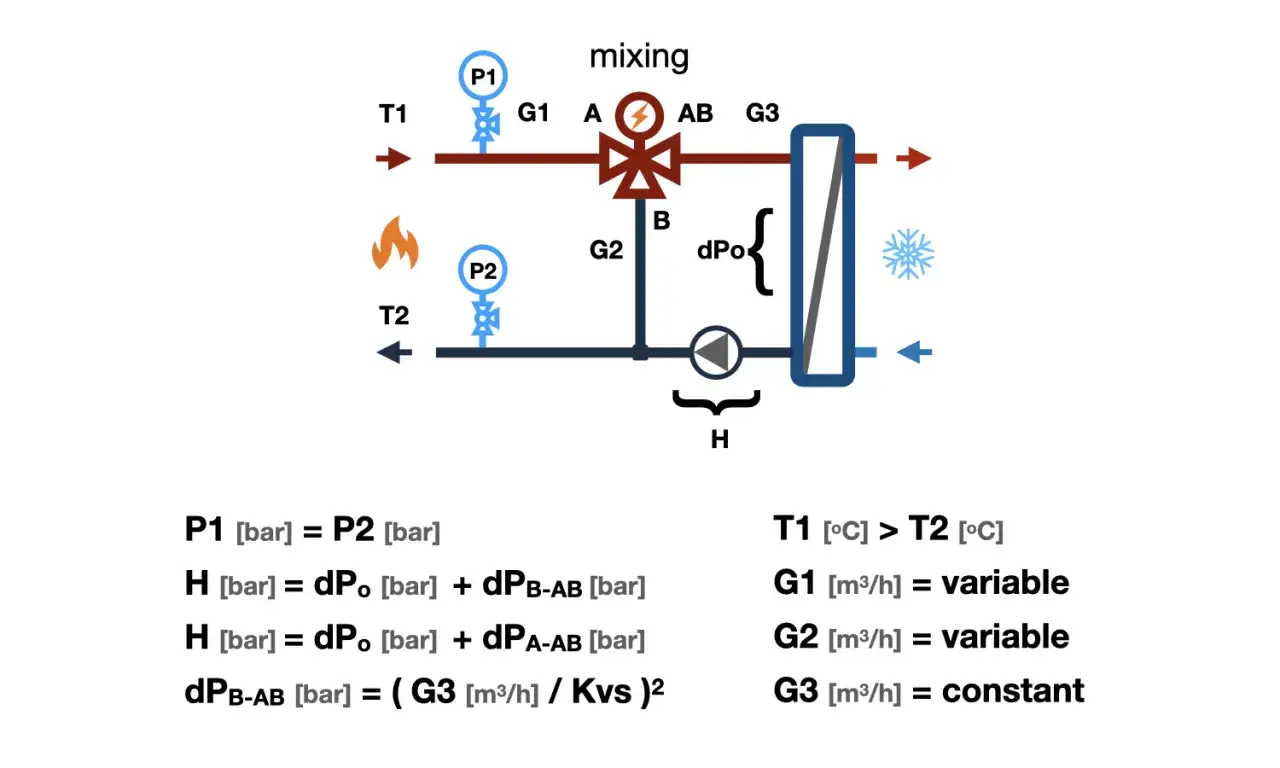

Zanim zacznę kręcić pokrętłem, zawsze patrzę na korpus i oznaczenia króćców. W zaworach mieszających typowy układ to dwa wejścia i jedno wyjście, a w przełączających jedno wejście i dwa wyjścia. Z pozoru to drobiazg, ale w praktyce błędne podłączenie potrafi sprawić, że zawór będzie działał odwrotnie do oczekiwań.
- Sprawdzam oznaczenia króćców, zwykle A, B i AB, albo strzałki kierunku przepływu.
- Upewniam się, że króciec prowadzący do instalacji nie został pomylony z obejściem lub powrotem.
- Patrzę, czy skala na głowicy jest ustawiona zgodnie z orientacją montażu, bo nie każdy model czyta się tak samo z każdej strony.
- Jeśli jest siłownik, sprawdzam, czy nie został zamontowany w pozycji utrudniającej pracę albo „do góry nogami” względem zaleceń producenta.
- Kontroluję, czy zawór jest dostępny serwisowo; dociskanie go w ciasnej szafce zwykle kończy się problemami przy regulacji.
W materiałach ESBE dla zaworów mieszających i przełączających widać jeszcze jedną ważną rzecz: port systemowy nie powinien być środkowym króćcem w konfiguracji mieszającej. To nie jest detal dla perfekcjonistów, tylko jedna z tych rzeczy, które później oszczędzają godzinę szukania błędu. Jeżeli po podłączeniu instalacja reaguje nielogicznie, ja najpierw wracam do hydrauliki, a dopiero potem do samej nastawy.
Jak ustawić temperaturę krok po kroku
Najbardziej praktyczna metoda jest prosta, choć wymaga cierpliwości. Nie ustawiam zaworu na chybił trafił, tylko robię to w warunkach, w których instalacja ma szansę się ustabilizować. Jak podaje Caleffi, uruchomienie takiego zaworu powinno się robić na czystej instalacji, a temperaturę wody zmieszanej warto sprawdzać skalibrowanym cyfrowym termometrem w punkcie poboru.
- Wyłączam źródło ciepła albo przynajmniej czekam, aż instalacja wejdzie w spokojniejszy tryb pracy. Jeśli układ jest zapowietrzony lub świeżo po zalaniu, najpierw odpowietrzam i sprawdzam filtr.
- Ustawiam zawór w pozycji pośredniej. To dobry punkt startowy, zwłaszcza gdy nie wiem, jak instalacja reagowała wcześniej.
- Włączam obieg i odczytuję temperaturę na wyjściu mieszanym. Nie na rurze „mniej więcej obok”, tylko na punkcie, który faktycznie zasila instalację.
- Koryguję nastawę małymi krokami. Jeden niewielki ruch pokrętła albo jedna podziałka to zwykle wystarczająco dużo. Duży skok tylko zaciemnia obraz.
- Czekam na stabilizację. W praktyce to zwykle kilkanaście minut, czasem dłużej, jeśli obieg jest duży albo podłogówka ma sporą bezwładność.
- Sprawdzam ponownie i zapisuję punkt wyjścia. Dobrze jest zapamiętać, przy jakiej pozycji instalacja działa najlepiej, zwłaszcza przed sezonem grzewczym.
Jeżeli zawór współpracuje z siłownikiem, ja nie próbuję „pomagać” mu ręką bez wyłączenia zasilania. Najpierw odłączam prąd, dopiero potem wykonuję ręczną korektę. To banalna zasada, ale właśnie ona chroni przekładnię i eliminuje najgłupsze awarie.
Jakie nastawy mają sens w podłogówce, grzejnikach i ochronie kotła
Nie ma jednej temperatury idealnej dla całego domu. Owszem, producenci zaworów podają zakresy robocze, ale ja traktuję je jako ramę, a nie gotową odpowiedź. W materiałach ESBE spotyka się na przykład zakresy 20–55°C dla ogrzewania podłogowego i 30–70°C dla ogrzewania grzejnikowego. To dobry punkt odniesienia, ale rzeczywista nastawa zależy od izolacji domu, rodzaju posadzki i mocy źródła ciepła.
| Zastosowanie | Praktyczny punkt startowy | Na co patrzę po ustawieniu |
|---|---|---|
| Ogrzewanie podłogowe | 30–35°C | Komfort posadzki, brak przegrzewania, równomierne dogrzanie stref |
| Grzejniki niskotemperaturowe | 45–55°C | Szybkość nagrzewania i stabilność w pomieszczeniach |
| Grzejniki starszego typu | 55–65°C | Czy pomieszczenia osiągają temperaturę bez ciągłego „dobijania” zaworu |
| Ochrona kotła na paliwo stałe | Według instrukcji kotła, często 60–65°C na powrocie | Czy kocioł nie pracuje na zbyt zimnym powrocie i nie łapie kondensacji |
W instalacjach z kotłem na paliwo stałe patrzę przede wszystkim na temperaturę powrotu. W wielu instrukcjach producentów pojawia się minimum rzędu 60–65°C, bo zbyt zimny powrót sprzyja kondensacji, osadom i korozji. To ważne: jeśli zawór jest ustawiony „na komfort”, ale nie chroni kotła, to znaczy, że całą regulację trzeba przemyśleć od nowa.
Najrozsądniejsza zasada brzmi prosto: ustawiam możliwie nisko, ale tylko tak wysoko, jak trzeba do stabilnej pracy. W podłogówce często wystarczy niższa nastawa, w grzejnikach czasem trzeba pójść wyżej, a przy kotle trzeba pilnować nie samego zasilania, lecz zdrowego powrotu. Z tego powodu po każdej korekcie przechodzę do sprawdzenia typowych błędów, bo one najczęściej mylą użytkownika bardziej niż sama skala.
Najczęstsze błędy, które psują regulację
W praktyce widzę kilka powtarzających się pomyłek. Problem nie polega na tym, że zawór „nie działa”, tylko na tym, że ktoś reguluje go w złych warunkach albo oczekuje efektu, którego ten element nie może dać samodzielnie.
| Błąd | Co się dzieje | Co robię zamiast tego |
|---|---|---|
| Kręcenie bez pomiaru | Zmiana wydaje się przypadkowa, a efekt trudno ocenić | Używam termometru i porównuję temperaturę przed oraz po korekcie |
| Zbyt szybkie przestawianie | Instalacja nie zdąża zareagować i łatwo przesterować układ | Robię małe kroki i czekam na stabilizację |
| Regulacja przy zapowietrzeniu lub zabrudzonym filtrze | Temperatura faluje, a przepływ jest niestabilny | Najpierw odpowietrzam i czyszczę filtr siatkowy |
| Zła interpretacja oznaczeń A, B, AB | Zawór miesza odwrotnie albo w ogóle nie trzyma logiki układu | Wracam do schematu podłączenia i sprawdzam kierunek przepływu |
| Ręczne obracanie przy pracującym siłowniku | Można uszkodzić napęd lub przekładnię | Najpierw odłączam zasilanie i dopiero wtedy wykonuję korektę |
Jeśli po kilku korektach nadal nie widzę sensownej reakcji, ja nie zakładam od razu awarii zaworu. Często winne są: zbyt mały przepływ, źle dobrana pompa, zbyt duży spadek ciśnienia albo po prostu brud w układzie. To ważna różnica, bo samo dalsze podkręcanie zaworu nie naprawi problemu hydraulicznego. I właśnie tu przechodzimy do pytania, kiedy ręczna regulacja wystarczy, a kiedy potrzebna jest automatyka.
Kiedy ręczna nastawa wystarczy, a kiedy lepszy jest siłownik
Ręczna regulacja ma sens w prostych instalacjach, które pracują dość stabilnie przez cały sezon. Wtedy zawór ustawia się raz porządnie i zostawia z niewielkimi korektami przy większych zmianach pogody. To dobre rozwiązanie tam, gdzie użytkownik chce prostoty, a układ nie ma zbyt wielu stref i nie wymaga ciągłego dopasowania.
Siłownik i sterownik zaczynają wygrywać wtedy, gdy instalacja ma więcej zmiennych: kilka obiegów, duże różnice między dniem i nocą, ogrzewanie podłogowe z automatyką pokojową albo źródło ciepła, które lepiej pracuje w trybie modulowanym. W takiej konfiguracji ręczne poprawki szybko stają się męczące, a automatyka utrzymuje temperaturę stabilniej niż człowiek z kluczem w ręku.
- Ręczny zawór wybieram wtedy, gdy potrzebuję prostego ograniczenia temperatury i mam mało zmian w sezonie.
- Siłownik wybieram wtedy, gdy ważna jest automatyczna reakcja na zapotrzebowanie i warunki zewnętrzne.
- Regulację ręczną traktuję jako punkt bazowy, a nie zamiennik całej automatyki.
- Jeśli zawór ma pracować z napędem, nie zmieniam jego pozycji na siłę, bo potem trudno ocenić, czy problem leży w sterowaniu, czy w samej hydraulice.
W praktyce największą różnicę robi nie sam typ zaworu, tylko to, czy jego zadanie odpowiada konkretnej instalacji. Gdy układ jest prosty, ręczna nastawa daje spokój. Gdy instalacja jest rozbudowana, lepiej oddać sterowanie automatyce, a zawór zostawić jako precyzyjnie ustawiony ogranicznik.
Co sprawdzam po regulacji, żeby problem nie wrócił
Po ustawieniu zaworu nie kończę pracy od razu. Zawsze wracam jeszcze raz do instalacji po czasie, bo cieplna bezwładność potrafi zmylić nawet doświadczoną osobę. Najpierw patrzę, czy temperatura zasilania jest zgodna z założeniem, a potem sprawdzam, czy różnica między zasilaniem a powrotem, czyli ΔT, nie wygląda podejrzanie.
- Kontroluję, czy zasilanie trzyma się ustalonej wartości po rozgrzaniu całego obiegu.
- Sprawdzam, czy powrót nie jest zbyt chłodny, zwłaszcza przy kotle na paliwo stałe.
- Patrzę, czy pomieszczenia nagrzewają się równomiernie, a nie tylko „przy zaworze”.
- Wracam do filtra, odpowietrzenia i pracy pompy, jeśli nastawa dalej wydaje się chwiejna.
- Przy sterowaniu automatycznym obserwuję, czy siłownik rzeczywiście reaguje zgodnie z sygnałem sterownika.
Jeżeli po tych kontrolach wszystko działa równo, zapisuję sobie pozycję zaworu i zostawiam układ w spokoju. To zwykle najlepsza decyzja. Dobra regulacja nie polega na ciągłym poprawianiu, tylko na takim ustawieniu, które utrzymuje instalację w bezpiecznym i przewidywalnym zakresie przez dłuższy czas.
