Połączenie krokwi na zakładkę wygląda prosto, ale w więźbie dachowej prostota bywa zdradliwa. Ten detal ma sens tylko wtedy, gdy zachowasz właściwą długość zakładu, dobierzesz łączniki do przekroju drewna i nie umieścisz spoiny w miejscu największych naprężeń. W tym artykule pokazuję, kiedy takie rozwiązanie jest praktyczne, jak je wykonać krok po kroku i jakie błędy najczęściej osłabiają dach.
Najważniejsze zasady, zanim zaczniesz ciąć drewno
- Zakładka służy do łączenia odcinków krokwi albo do przeniesienia spoiny w bezpieczniejsze miejsce konstrukcji.
- Nie ma jednej uniwersalnej długości dla każdego dachu, ale w prostych układach spotyka się zwykle zakres około 1,0-1,5 m, a bezpieczniej myśleć o 1,5-2,0 m.
- Przekroju krokwi nie wolno osłabiać zbyt głębokim nacięciem, bo wtedy połączenie traci sztywność.
- Najlepiej sprawdza się drewno suche, proste i dobrze spasowane, a nie elementy „na siłę” dociągane podczas montażu.
- To detal nośny, więc w projekcie i na budowie liczy się nie tylko drewno, ale też sposób mocowania oraz miejsce połączenia.
- Jeśli dach ma większe obciążenia albo nietypową geometrię, warto oprzeć się na obliczeniach, a nie na samej praktyce stolarskiej.

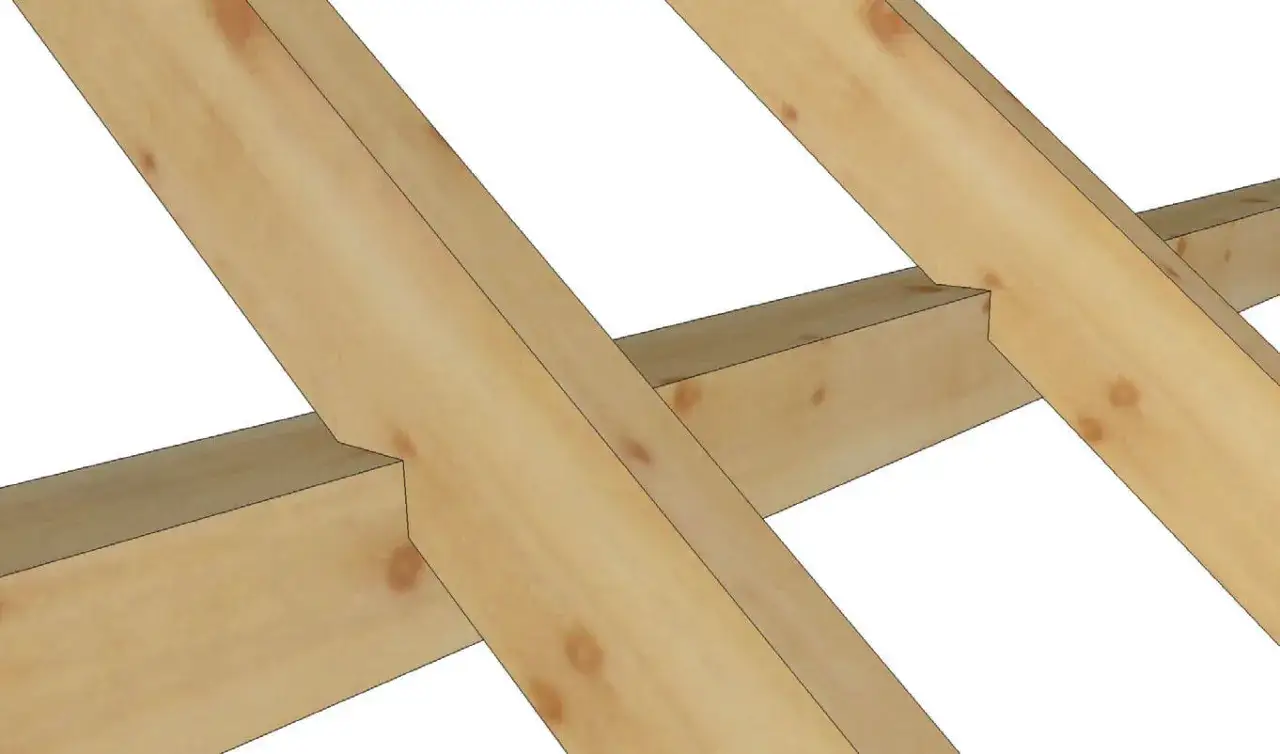

Na czym polega zakładkowe łączenie krokwi
W praktyce to sztukowanie dwóch odcinków krokwi tak, aby nachodziły na siebie na odpowiedniej długości i pracowały jak jeden element. Nie chodzi o zwykłe zetknięcie drewna z drewnem, tylko o połączenie, które ma przenieść ciężar pokrycia, śnieg, wiatr i siły wynikające z pracy całej więźby. Z mojego punktu widzenia kluczowe jest to, że zakładka nie może być „byle gdzie” - najlepiej, gdy spoinę da się wprowadzić w strefę mniej obciążoną albo podpartą.
Warto też odróżnić ten detal od połączenia krokwi w kalenicy. Tam krokwie spotykają się na górze dachu, a tutaj zwykle mówimy o przedłużaniu elementu lub przenoszeniu spoiny na odcinek, który łatwiej bezpiecznie usztywnić. To rozróżnienie jest ważne, bo od niego zależy, czy w ogóle warto stosować ten detal.
W dobrze wykonanym połączeniu siły nie opierają się na jednym łączniku, tylko są rozłożone na większej powierzchni styku i na kilka punktów mocowania. Dzięki temu dach mniej pracuje, a ryzyko pęknięć i klawiszowania elementów wyraźnie spada. Skoro wiesz już, czym to połączenie jest, łatwiej ocenić, kiedy ma sens, a kiedy lepiej wybrać inną metodę.
Kiedy ten detal ma sens, a kiedy lepiej wybrać inne rozwiązanie
Najczęściej widzę zakładkę tam, gdzie trzeba wydłużyć krokiew w remoncie, dopasować element do nietypowej geometrii dachu albo obejść ograniczenie transportowe, bo jeden długi element po prostu nie wejdzie na budowę. Dobrze działa również wtedy, gdy da się ulokować połączenie w miejscu o korzystniejszych warunkach pracy konstrukcji. Natomiast w strefie największego zginania, przy dużych obciążeniach lub przy słabej jakości drewna to rozwiązanie przestaje być wygodne i zaczyna wymagać bardzo ostrożnego podejścia.
| Sytuacja | Czy zakładka ma sens | Dlaczego |
|---|---|---|
| Wydłużenie krokwi przy remoncie | Tak | Ułatwia dopasowanie elementu do istniejącej konstrukcji. |
| Połączenie w strefie podparcia | Często tak | Mniejsze ugięcie i lepsza praca spoiny. |
| Środek dużej rozpiętości | Raczej nie | To zwykle najtrudniejsze miejsce pod względem naprężeń. |
| Duże obciążenia śniegiem i wiatrem | Tylko po obliczeniach | Rośnie wymaganie wobec długości zakładu i łączników. |
| Konstrukcja prefabrykowana | Zwykle nie | Gotowe elementy mają własny system złączy i założeń projektowych. |
Najprościej mówiąc: im bardziej przewidywalna i lekka konstrukcja, tym łatwiej zastosować zakładkę bez komplikacji. Gdy sytuacja robi się bardziej wymagająca, przechodzę już do dokładnego montażu, a nie do improwizacji.
Jak wykonać połączenie krokwi na zakładkę krok po kroku
Do takiej pracy potrzebujesz miarki, ołówka, węgielnicy, pilarki, wiertarki lub wkrętarki, ścisków oraz odpowiednich łączników. Sama lista narzędzi nie robi jednak różnicy tak dużej jak precyzja trasowania. Z mojego doświadczenia najwięcej problemów bierze się nie z samego cięcia, tylko z tego, że elementy nie zostały dobrze spasowane przed skręceniem.
- Wyznacz miejsce łączenia. Jeśli konstrukcja na to pozwala, unikaj strefy największego zginania i szukaj miejsca, w którym krokiew ma lepsze warunki pracy.
- Dobierz długość zakładu. W prostych układach przyjmuje się orientacyjnie co najmniej 1,0 m, a częściej 1,5-2,0 m, ale ostatecznie decydują przekrój drewna, obciążenia i projekt.
- Trasuj linie cięcia dokładnie po obu stronach elementu. Tu naprawdę liczy się milimetr, bo każda nierówność później pracuje pod obciążeniem.
- Wykonaj nacięcia z umiarem. Jeśli wprowadzasz zacios, nie osłabiaj przekroju bardziej niż to konieczne; w praktyce nie powinno się schodzić głębiej niż około 1/3 grubości elementu w miejscu osłabienia.
- Przymierz połączenie „na sucho”. Elementy mają leżeć równo, bez skręcania i bez punktowego dociskania jednym miejscem.
- Połącz drewno mechanicznie. Stosuj łączniki zgodnie z projektem lub zasadami producenta, rozmieszczaj je symetrycznie i zachowuj odstępy od krawędzi.
- Sprawdź linię całej krokwi. Nawet dobrze zrobiona zakładka traci sens, jeśli przez spoinę połacie zaczynają iść w różne strony.
Jeśli używasz śrub przelotowych, warto pamiętać o podkładkach, bo rozkładają nacisk i ograniczają wgniatanie drewna. Dobrze jest też pracować na suchym materiale, najlepiej struganym i prostym, bo mokra lub skręcona krokiew po wyschnięciu potrafi „oddać” geometrię. Kiedy połączenie jest już złożone poprawnie, trzeba jeszcze uniknąć typowych błędów, które niszczą efekt mimo starannego montażu.
Najczęstsze błędy, które osłabiają więźbę
Najgroźniejszy błąd to zbyt krótka zakładka. Na budowie często kusi, żeby „oszczędzić” drewno, ale w dachu takie oszczędzanie szybko wychodzi bokiem: pojawia się ugięcie, skrzypienie i pękanie w strefie łączenia. Równie problematyczne jest osłabienie elementu głębokim nacięciem albo zastosowanie zbyt małej liczby łączników, bo wtedy cała siła skupia się na niewielkim fragmencie drewna.
- Zakładka za krótka w stosunku do obciążeń i przekroju krokwi.
- Połączenie wykonane w miejscu największych naprężeń zamiast w bezpieczniejszej strefie.
- Zbyt głębokie podcięcie drewna, które zabiera nośność z przekroju.
- Łączniki rozmieszczone zbyt blisko siebie albo zbyt blisko krawędzi.
- Drewno wilgotne, skręcone lub z widocznymi wadami włókien.
- Brak kontroli geometrii całej krokwi po skręceniu.
W praktyce najgorsze są błędy, których nie widać od razu. Dziś połączenie może wyglądać poprawnie, a po pierwszej zimie albo po większym wietrze zaczyna pracować i rozluźniać całą połacię. Żeby ocenić, czy wybrana metoda jest w ogóle rozsądna, warto zestawić ją z innymi sposobami łączenia krokwi.
Zakładka, zamek ukośny i połączenie na styk
Nie każda konstrukcja wymaga tego samego rozwiązania. Ja traktuję zakładkę jako metodę czytelną i wygodną, ale nie zawsze najlepszą. Zamek ukośny daje lepsze warunki przy sztukowaniu na długości, za to wymaga większej precyzji. Połączenie na styk z łącznikami bywa z kolei bardzo praktyczne w systemowych rozwiązaniach, ale wymaga dokładnego doboru elementów mocujących.
| Rozwiązanie | Największa zaleta | Wada | Najlepsze zastosowanie |
|---|---|---|---|
| Zakładka | Prosta do zrozumienia i wykonania | Zabiera część przekroju i potrzebuje miejsca na długość | Remont, wydłużenie krokwi, proste układy |
| Zamek ukośny | Dobrze prowadzi siły wzdłuż drewna | Wymaga większej precyzji obróbki | Sztukowanie elementów na długości |
| Połączenie na styk z łącznikami | Mało ingeruje w geometrię elementu | Silnie zależy od jakości łączników i obliczeń | Prefabrykacja i systemowe rozwiązania |
| Połączenie w kalenicy | Dotyczy samego wierzchołka dachu | To inny detal niż klasyczna zakładka | Gdy krokwie spotykają się na szczycie połaci |
Najważniejsze jest to, żeby nie mylić połączenia zakładkowego z przypadkowym składaniem drewna „na oko”. Każda metoda ma swój zakres zastosowania, a dobry wybór oszczędza później napraw i rozbiórek. Po takim porównaniu zostaje jeszcze ostatnia rzecz: kontrola całej strefy dachu przed jej zamknięciem.
Co jeszcze sprawdzam przy okapie i przed zasłonięciem więźby
Zanim konstrukcja zniknie pod membraną, łatami, deską czołową i obróbkami, sprawdzam trzy rzeczy: czy połączenie zgadza się z projektem, czy dach zachowuje linię i czy zakładka nie koliduje z okapem, podsufitką albo miejscem prowadzenia ocieplenia. To szczególnie ważne przy domach, w których dach i elewacja spotykają się w wyraźnie widocznej strefie okapu, bo tam każdy błąd konstrukcyjny szybko wychodzi na wierzch.W praktyce zwracam też uwagę na stan drewna: materiał powinien być suchy, prosty i możliwie równy, najlepiej o wilgotności około 18% lub niższej. Do tego dochodzą łączniki odporne na korozję, bo w dachu wilgoć i kondensacja potrafią przyspieszyć problemy, jeśli oszczędzi się na metalu. Jeśli zakładka ma pracować przez lata, nie może być „zamknięta” bez kontroli wentylacji i ciągłości warstw dachu.
Najlepiej traktować to połączenie jak element nośny, a nie stolarski detal do szybkiego sklejenia na budowie. Gdy jest dobrze rozplanowane, pomaga bezpiecznie wydłużyć krokiew i utrzymać geometrię dachu; gdy jest zrobione przypadkowo, staje się miejscem, w którym konstrukcja zaczyna pracować nie tak, jak powinna.
