Kolory i skróty na przewodach nie są ozdobą, tylko językiem całej instalacji. W domu od razu pokazują, która żyła jest fazowa, która neutralna, a która ochronna, a dodatkowe symbole na kablu mówią jeszcze o budowie, przekroju i przeznaczeniu przewodu. Poniżej rozkładam to na proste reguły, przykłady z instalacji domowych i typowe pułapki, które widzę przy remontach.
Co trzeba wiedzieć od razu o kolorach i symbolach
- Brązowy, czarny i szary to dziś najczęściej żyły fazowe L, niebieski oznacza N, a żółto-zielony jest zarezerwowany dla PE.
- Przewód PEN łączy funkcję ochronną i neutralną; spotyka się go głównie w starszych instalacjach.
- Litery na kablu opisują jego budowę: materiał żyły, rodzaj izolacji, sztywność, liczbę żył i przekrój.
- W domach najczęściej spotkasz YDYp, YKY, LgY oraz przewody oponowe do sprzętów ruchomych.
- W starej instalacji kolor bywa tylko wskazówką, więc przy przeróbkach trzeba potwierdzić funkcję przewodu pomiarem.
Jakie kolory mają przewody w domowej instalacji

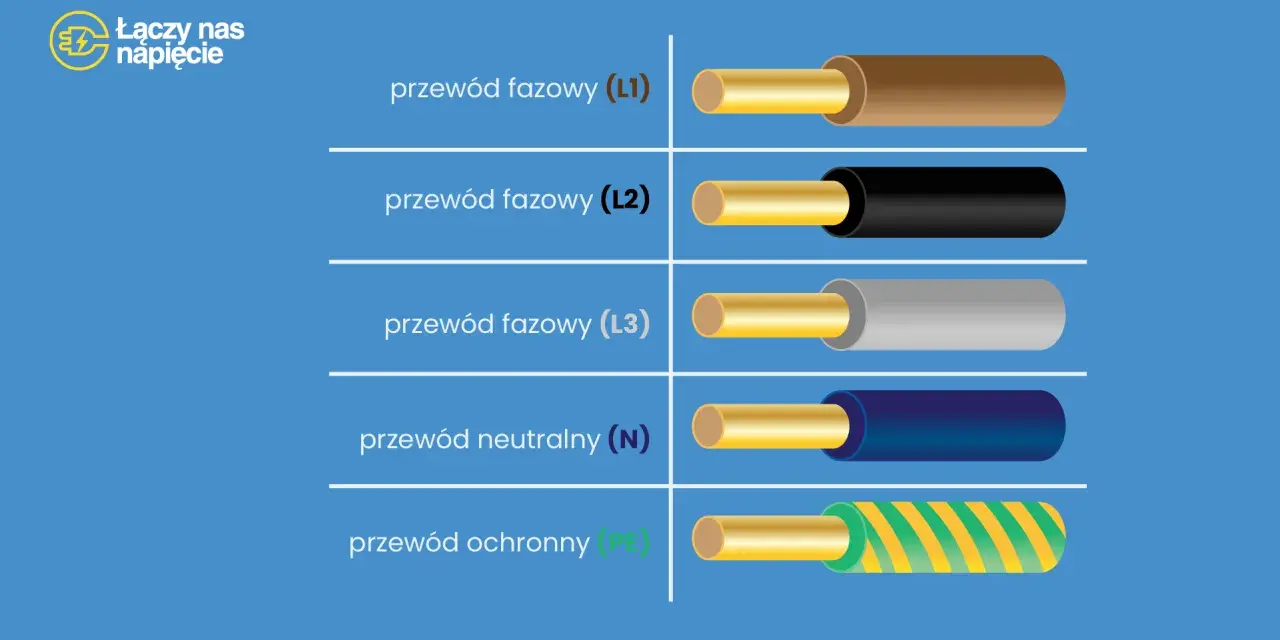

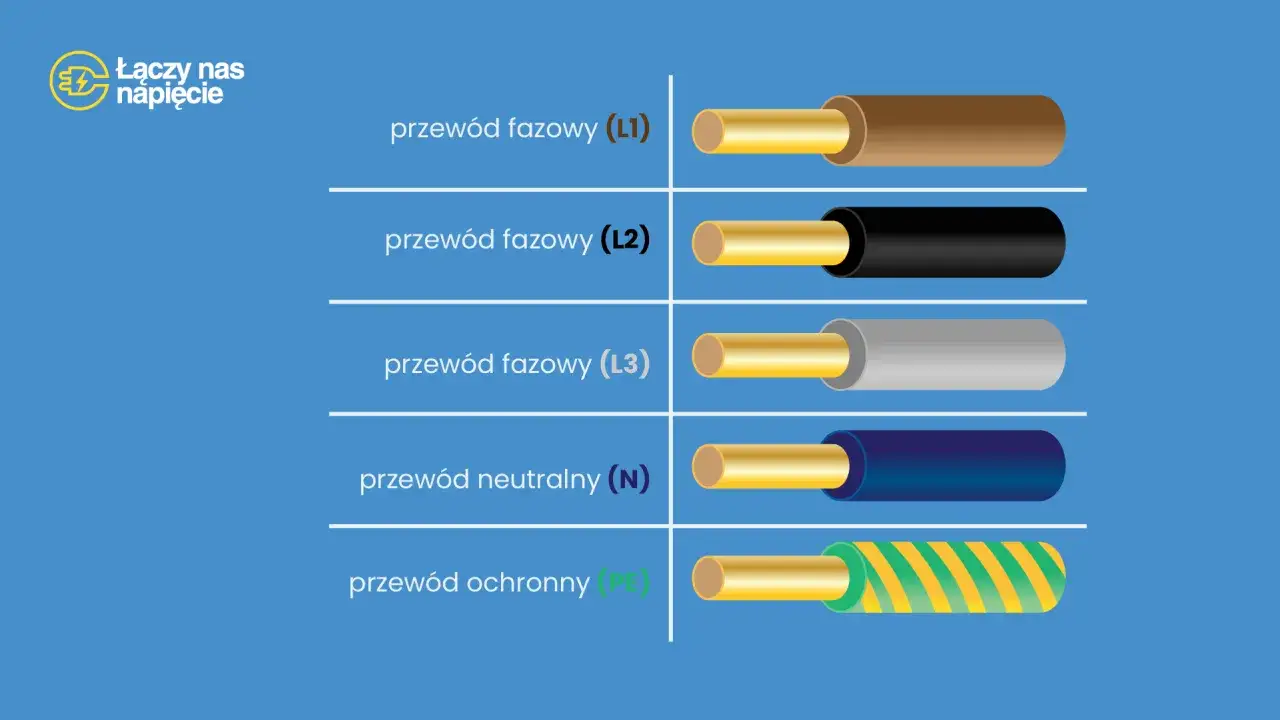

Najprościej mówiąc, barwa żyły ma pomóc od razu rozpoznać jej rolę. W nowych instalacjach jednofazowych przewód fazowy L zwykle jest brązowy, czarny albo szary, przewód neutralny N jest niebieski, a ochronny PE ma kolor żółto-zielony. Ja traktuję tę zasadę jako punkt wyjścia, a nie jako dekorację katalogową, bo od niej zaczyna się bezpieczna praca przy gniazdku, lampie czy rozdzielnicy.
| Funkcja żyły | Oznaczenie | Najczęstszy kolor | Co to znaczy w praktyce |
|---|---|---|---|
| Przewód fazowy | L | Brązowy, czarny, szary | Żyła pod napięciem, którą prowadzi się zasilanie do odbiornika. |
| Faza w instalacji trójfazowej | L1, L2, L3 | Brązowy, czarny, szary | W domu spotkasz je np. przy płycie, piekarniku lub zasilaniu warsztatu. |
| Przewód neutralny | N | Niebieski | Tor powrotny obwodu; nie wolno go traktować jako przewodu fazowego. |
| Przewód ochronny | PE | Żółto-zielony | Służy do ochrony przeciwporażeniowej i nie powinien pełnić innej funkcji. |
| Przewód ochronno-neutralny | PEN | Żółto-zielony z niebieskimi końcówkami, w starszych instalacjach bywa niebieski | Łączy funkcję PE i N, zwykle w starszym układzie zasilania. |
W instalacji jednofazowej najczęściej mamy jeden przewód fazowy, a w trójfazowej trzy fazy. Dlatego w praktyce brązowy, czarny i szary pojawiają się obok siebie, żeby łatwo było zachować kolejność faz. Niebieski rezerwuję dla N, a żółto-zielony wyłącznie dla PE - to dwie barwy, których nie warto „pożyczać” do innych zadań, nawet przy drobnej przeróbce.
Barwa mówi jednak tylko o funkcji żyły. Jeśli chcę wiedzieć więcej, sprawdzam zapis literowo-cyfrowy na samym przewodzie, bo to on podpowiada, z czego kabel jest zrobiony i gdzie wolno go zastosować. To prowadzi do drugiego poziomu oznaczeń, czyli symboli na powłoce.
Jak czytam symbole wybite na kablu
W oznaczeniach kabli i przewodów litery nie są przypadkowe. Część z nich opisuje materiał, część konstrukcję żyły, część rodzaj izolacji, a cyfry mówią o liczbie żył i ich przekroju. W praktyce czytam to w takiej kolejności: najpierw budowa przewodu, potem materiał i izolacja, na końcu liczba żył oraz przekrój w mm². Warto pamiętać, że mm² oznacza przekrój żyły, a nie jej średnicę.
| Symbol | Znaczenie | Co z tego wynika |
|---|---|---|
| D | Drut | Jedna sztywna żyła, dobra do instalacji stałych. |
| L | Linka | Żyła z wielu cienkich drucików, bardziej elastyczna. |
| Lg | Linka giętka | Sprawdza się tam, gdzie przewód ma się częściej wyginać. |
| Y | Polwinit, czyli PVC | Najczęstsza izolacja i powłoka w przewodach domowych. |
| G | Guma | Większa elastyczność, inny zakres zastosowań niż PVC. |
| X | Polietylen | Spotykany w niektórych kablach, zwłaszcza do bardziej wymagających zastosowań. |
| p | Przewód płaski | Łatwiej prowadzić go pod tynkiem i przy osprzęcie elektroinstalacyjnym. |
| K | Do układania na stałe | Przewód przeznaczony do montażu stacjonarnego, nie do sprzętu ruchomego. |
| A | Aluminium | Żyła aluminiowa, częściej w zasilaniach niż w typowych obwodach wewnętrznych. |
W sklepach i na budowie spotkasz też mieszaninę starszych i nowszych zapisów, więc nie lubię wyciągać wniosków z jednej litery. Dla mnie najważniejsze jest to, czy przewód jest sztywny czy giętki, czy ma PVC, oraz czy nadaje się do układania na stałe. Gdy to już wiem, łatwiej zrozumieć, co oznaczają popularne oznaczenia typu YDYp albo YKY.
Jak odczytuję popularne oznaczenia spotykane w polskich domach
W domowych instalacjach najczęściej przewijają się te same skróty, bo odpowiadają za przewody, których używa się na co dzień. W praktyce rozróżniam je przede wszystkim po przeznaczeniu: co innego idzie pod tynk w ścianie, co innego do ziemi, a co innego do podłączenia urządzenia przenośnego. To rozróżnienie ma większe znaczenie niż sama marka czy wygląd zewnętrzny.
| Oznaczenie | Jak je czytam | Typowe zastosowanie |
|---|---|---|
| YDYp 3x1,5 mm² | Przewód miedziany, jednodrutowy, z powłoką PVC, płaski, trzyżyłowy, o przekroju 1,5 mm² | Najczęściej obwody oświetleniowe |
| YDYp 3x2,5 mm² (ŻO) | Jak wyżej, ale z żyłą ochronną żółto-zieloną | Typowy wybór dla gniazd wtykowych |
| YKY 5x6 mm² | Kabel energetyczny o pięciu żyłach, każda o przekroju 6 mm² | Zasilanie większych odbiorników, odcinki zewnętrzne, ziemia |
| LgY 1x2,5 mm² | Pojedyncza giętka linka o przekroju 2,5 mm² | Połączenia wewnątrz rozdzielnicy i osprzętu |
| OMY 3x1,0 mm² | Przewód oponowy, wielożyłowy, giętki | Sprzęt ruchomy, lampy, urządzenia domowe |
| OWY 3x1,5 mm² | Giętki przewód oponowy w wersji okrągłej lub płaskiej | Podłączenie urządzeń przenośnych, nie instalacja ukryta w ścianie |
To właśnie na tym etapie najłatwiej odsiać przewód, który dobrze wygląda na półce, ale nie pasuje do zadania. YDYp nadaje się do stałej instalacji w domu, YKY ma sens tam, gdzie kabel wychodzi poza wnętrze budynku lub trafia do gruntu, a OMY zostawiam dla sprzętów, które się poruszają. Przy doborze zwracam też uwagę na przekrój - w praktyce często spotkasz 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd, ale ostatecznie decyduje projekt, zabezpieczenie i obciążenie obwodu.
Gdy znam już alfabet kabli, widzę od razu, czy dany przewód pasuje do ściany, podłogi, rozdzielnicy czy do urządzenia, które tylko się podłącza. Problem zaczyna się wtedy, gdy wchodzę do starszego domu i kolory przestają zgadzać się z tym, czego uczą nowe standardy.
Dlaczego stare instalacje potrafią wprowadzić w błąd
W starszych budynkach kolor nie zawsze mówi prawdę. Spotykałem instalacje z czerwonym, białym, zielonym albo żółtym przewodem fazowym, a także układy, w których niebieski pełnił funkcję PEN zamiast współczesnego N. To właśnie dlatego przy modernizacji nie ufam wyłącznie barwie izolacji - traktuję ją jako wskazówkę, którą trzeba potwierdzić pomiarem i dokumentacją.
| Co widzę | Co może to oznaczać | Jak reaguję |
|---|---|---|
| Niebieski przewód w starszej instalacji | Możliwy PEN albo nietypowe stare oznaczenie | Nie zakładam automatycznie, że to zwykły N |
| Kolory faz inne niż brązowy, czarny i szary | Stara lub samodzielnie przerabiana instalacja | Sprawdzam obwód miernikiem i opisuję przewody |
| Brak żółto-zielonego w gniazdku | Możliwy układ bez osobnego PE | Traktuję to jako sygnał do modernizacji |
| Mieszanka różnych kolorów w jednej puszce | Przeróbki wykonane w kilku etapach | Nie podłączam „na pamięć”, tylko identyfikuję każdy tor osobno |
W starym domu najgroźniejszy błąd to założenie, że niebieski zawsze oznacza neutralny, a żółto-zielony zawsze ochronny w sensie zgodnym z projektem. Jeśli instalacja była przerabiana bez ładu, kolor bywa już tylko pozostałością po dawnej funkcji. W takiej sytuacji odwołuję się do pomiaru ciągłości, sprawdzenia napięcia i - jeśli to potrzebne - do wymiany obwodu, zamiast „zgadywać” po izolacji. To naturalnie prowadzi do listy pomyłek, które widzę najczęściej przy domowych remontach.
Jak unikam najczęstszych pomyłek przy remoncie
Przy drobnych pracach elektrycznych najczęściej psuje nie brak wiedzy, tylko pośpiech. Ja zwykle pilnuję pięciu rzeczy, bo właśnie one powtarzają się w domach najczęściej:
- Nie opieram się wyłącznie na kolorze - najpierw identyfikuję przewód, dopiero potem cokolwiek łączę.
- Nie używam niebieskiego jako fazy - nawet jeśli ktoś wcześniej tak zrobił, traktuję to jako błąd do naprawy.
- Nie wykorzystuję żółto-zielonego do innej funkcji - to barwa zarezerwowana dla ochrony.
- Nie mylę przewodu instalacyjnego z przewodem do urządzenia - YDYp i OMY mają inne zadania, choć obie nazwy brzmią podobnie dla laika.
- Nie ignoruję przekroju żyły - 1,5 mm², 2,5 mm² czy 6 mm² to nie detal, tylko parametr wpływający na obciążenie i bezpieczeństwo.
Do tego dochodzi jeszcze jedna rzecz, którą uważam za ważniejszą niż sam próbnik z marketu: sprawdzenie braku napięcia porządnym testerem i odłączenie właściwego zabezpieczenia. Przy obwodach po przeróbkach warto też opisać przewody w puszce albo w rozdzielnicy, bo za kilka lat ten opis oszczędzi komuś nerwów. Kiedy te zasady są dopilnowane, pozostaje już tylko kontrola końcowa przed zamknięciem puszki albo wymianą obwodu.
Co sprawdzam, zanim zamknę puszkę albo wymienię obwód
Przed zakończeniem pracy zawsze robię krótką kontrolę. To prosty etap, ale właśnie on decyduje o tym, czy instalacja będzie czytelna także po latach:
- czy przewód ochronny PE ma ciągłość i nie został przypadkiem przerwany,
- czy N nie został zamieniony z PE lub z żyłą fazową,
- czy liczba żył zgadza się z tym, czego potrzebuje dany obwód,
- czy przekrój przewodu pasuje do planowanego obciążenia i zabezpieczenia,
- czy obwód jest opisany w rozdzielnicy i można go szybko zidentyfikować przy kolejnej wizycie.
Przy remoncie domu najwięcej daje połączenie trzech rzeczy: właściwego koloru, poprawnego symbolu i potwierdzenia pomiarem. Jeśli te elementy się zgadzają, instalacja przestaje być zagadką, a staje się logicznym układem, do którego można wrócić bez zgadywania i bez zbędnego ryzyka.
