Jak podłączyć czujnik zmierzchu - Schemat i montaż bez błędów

Czujnik zmierzchu pozwala włączać lampy automatycznie, ale przy montażu liczy się nie tylko sam schemat. Trzeba jeszcze dobrać właściwy typ urządzenia, podłączyć przewody zgodnie z zaciskami i ustawić czujnik tak, by nie „widziała” go własna oprawa. Poniżej pokazuję, jak podłączyć czujnik zmierzchu w domu i ogrodzie, krok po kroku, bez zbędnej teorii, ale z rzeczami, które naprawdę decydują o poprawnym działaniu.

Najpierw sprawdź, z jakim typem czujnika masz do czynienia

Zanim ruszę z podłączaniem, zawsze sprawdzam oznaczenia na obudowie i w instrukcji. To ważniejsze niż kolor przewodu, bo w starszych instalacjach kolory bywają mylące, a czujniki zmierzchowe występują w kilku wersjach, które podłącza się inaczej. W praktyce najczęściej spotkasz prosty model sieciowy 230 V, wersję niskonapięciową 12/24 V DC, automat na szynę DIN albo układ z sondą zewnętrzną.

Jeśli masz zwykłą lampę ogrodową, najczęściej chodzi o wersję 230 V z trzema podstawowymi zaciskami. Przy kilku punktach świetlnych albo bardziej rozbudowanym obwodzie sytuacja robi się już techniczna, ale nadal da się ją uporządkować. Kiedy wiadomo, jaki wariant jest na stole, można przejść do samego połączenia przewodów.

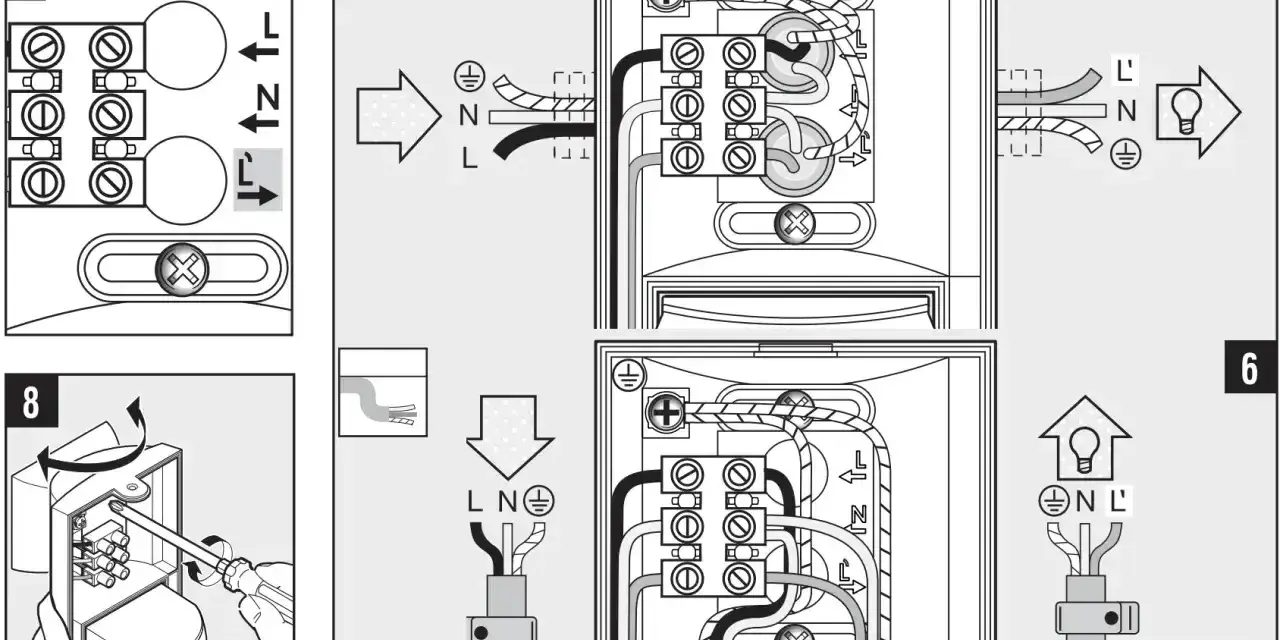

Podłączenie czujnika zmierzchu krok po kroku

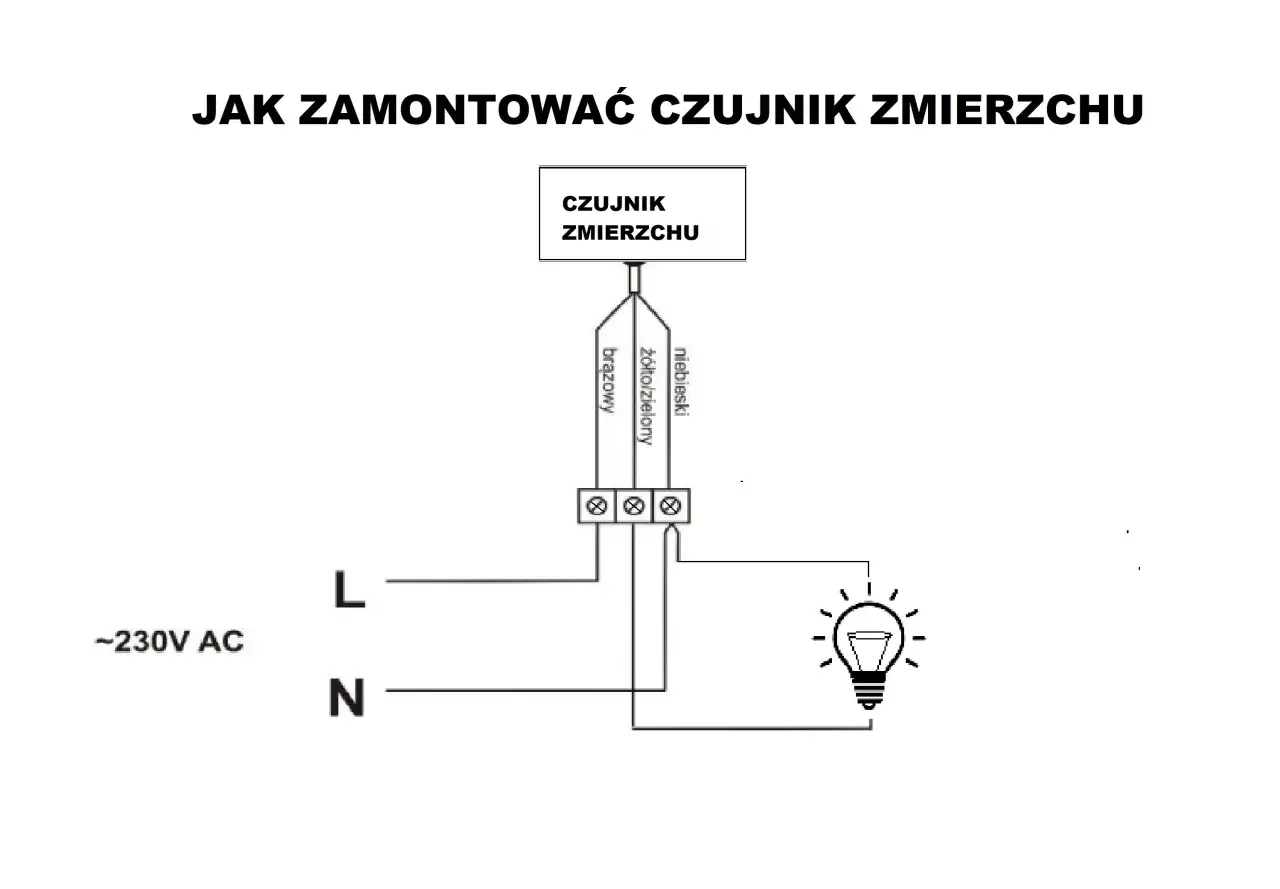

Tu nie ma miejsca na zgadywanie. W większości typowych modeli przewód fazowy zasilania trafia na L, neutralny na N, a przewód do lampy na wyjście opisane jako OUT, L' albo podobnie. Neutralny oprawy zwykle łączy się wspólnie z neutralnym zasilania, a przewód ochronny prowadzi bezpośrednio do lampy. Ja zaczynam od tego, bo właśnie tu najłatwiej popełnić błąd, który później wygląda jak „uszkodzony czujnik”, choć w rzeczywistości chodzi tylko o zły zacisk.

1. Odłącz zasilanie całego obwodu. Nie tylko lampy, ale całej linii, którą będziesz modyfikować.
2. Sprawdź oznaczenia na czujniku. Szukaj opisów L, N, OUT, L' albo symboli pokazanych na obudowie.
3. Podłącz zasilanie do czujnika. Faza trafia na L, neutralny na N.
4. Wyjście czujnika połącz z lampą. Przewód wychodzący z wyjścia sterującego zasila fazę oprawy.
5. Połącz neutralne przewody wspólnie. N zasilania i N lampy powinny być spięte zgodnie ze schematem.
6. Poprowadź PE bezpośrednio do oprawy. Czujnik zmierzchu nie zastępuje ochrony przeciwporażeniowej.
7. Dokręć zaciski i sprawdź szczelność obudowy. W instalacji zewnętrznej to nie detal, tylko warunek trwałości.
8. Włącz zasilanie i wykonaj test. Zasłoń czujnik i sprawdź, czy lampa reaguje po chwili.

Ja zawsze zaczynam od odczytania zacisków na obudowie. Kolory przewodów pomagają, ale nie powinny być jedynym punktem odniesienia. W praktyce najwięcej nieporozumień bierze się z założenia, że „brązowy zawsze jest fazą, więc wszystko się zgadza”, a to bywa prawdą tylko w nowych i czytelnych instalacjach.

Jeżeli trafisz na model z oddzielną sondą albo automat montowany na szynie DIN, kolejność pracy jest podobna, ale samo prowadzenie przewodów wygląda inaczej. Wtedy najważniejsze staje się nie tylko samo połączenie, lecz także sposób wyprowadzenia czujnika do miejsca, gdzie naprawdę będzie mierzył zmierzch. To prowadzi wprost do kwestii montażu.

Gdzie zamontować czujnik, żeby nie wariował

Najlepiej działa taki montaż, w którym czujnik widzi naturalne światło otoczenia, a nie rozbłyski z własnej lampy. To brzmi banalnie, ale właśnie ten detal decyduje o tym, czy automat będzie zapalał się raz dziennie, czy zacznie „pompować” światłem co kilka minut. W ogrodzie, przy podjeździe albo na elewacji trzeba więc myśleć nie tylko o estetyce, ale też o kierunku patrzenia czujnika.

• Nie montuj go w zasięgu bezpośredniego światła oprawy, którą steruje.
• Unikaj miejsc, gdzie światło odbija się od jasnej ściany, balustrady albo podbitki.
• Jeśli czujnik jest na zewnątrz, wybierz obudowę i osprzęt o odpowiedniej szczelności, zwykle minimum do warunków zewnętrznych.
• Nie chowaj go za grubym elementem architektury, który opóźni reakcję na zmierzch.
• W przypadku sondy zewnętrznej pamiętaj, że sama elektronika może być schowana, ale element pomiarowy musi mieć dostęp do światła otoczenia.

W praktyce najlepiej sprawdza się miejsce trochę wyżej niż sama lampa, ale nadal w naturalnym polu widzenia nieba. Jeśli zamontujesz czujnik zbyt nisko albo zbyt blisko reflektora, zacznie reagować na to, co sam włącza, a wtedy cały sens automatyki znika. Gdy ustawienie mechaniczne jest już sensowne, zostaje kalibracja progu zadziałania i test w realnych warunkach.

Jak ustawić próg zadziałania i przetestować układ

Większość czujników ma regulację LUX, czyli próg natężenia światła, przy którym lampa ma się włączyć. To właśnie ten parametr decyduje o komforcie użytkowania. Zbyt wysoki próg sprawi, że światło zapali się za wcześnie, a zbyt niski będzie oznaczał długie czekanie na ciemność. Ja zwykle zaczynam od ustawienia pośredniego, a dopiero potem koryguję je przy realnym zmierzchu.

1. Ustaw pokrętło lub parametr LUX mniej więcej w środkowym zakresie.
2. Odczekaj do naturalnego spadku światła, zamiast testować całość w pełnym słońcu.
3. Obserwuj, przy jakim poziomie ciemności lampa się uruchamia.
4. Jeśli włącza się za wcześnie, zmniejsz czułość albo podnieś próg zadziałania zgodnie z opisem producenta.
5. Jeśli reaguje zbyt późno, wykonaj drobną korektę w drugą stronę.
6. Po każdej zmianie daj układowi chwilę, bo niektóre modele mają krótkie opóźnienie, które tłumi wahania od chmur albo mijających samochodów.

Warto też sprawdzić, czy czujnik nie łapie odbić od mokrej nawierzchni, zwłaszcza po deszczu. To częsty, ale niedoceniany problem przy podjazdach i elewacjach w jasnym kolorze. Jeśli oświetlenie ma działać przy bramie, na tarasie albo przy garażu, test wykonany w różnych warunkach da lepszy efekt niż jednorazowe sprawdzenie „na szybko”. Następny krok to już lista błędów, które najczęściej psują cały montaż.

Najczęstsze błędy przy montażu

Większość problemów nie wynika z samego czujnika, tylko z pośpiechu albo zbyt dużego zaufania do schematu „na oko”. W instalacjach domowych i ogrodowych powtarzają się te same pomyłki, a ich skutki są przewidywalne: brak reakcji, migotanie lamp, grzanie się elementów albo ciągłe załączanie i wyłączanie.

Jeśli ktoś pyta mnie, gdzie najłatwiej się pomylić, odpowiadam bez wahania: przy ocenie obciążenia i miejscu montażu. Sama elektryka bywa prosta, ale cała instalacja ma działać latami, a nie tylko po pierwszym teście. Z tego powodu przy większych obwodach zawsze patrzę szerzej niż na pojedynczy czujnik.

Co jeszcze warto przewidzieć przy oświetleniu podjazdu i ogrodu

W domach jednorodzinnych, na działkach i przy domach letniskowych czujnik zmierzchu często steruje nie jedną lampą, ale całym zestawem punktów świetlnych. Wtedy najlepiej myśleć o nim jako o sygnale sterującym, a nie o urządzeniu, które ma dźwignąć całą instalację na własnych stykach. To szczególnie ważne przy oświetleniu LED, gdzie liczy się nie tylko moc nominalna, ale też zachowanie zasilaczy przy starcie.

• Przy kilku oprawach lepiej oddzielić logikę sterowania od mocy, czyli użyć przekaźnika lub stycznika.
• Jeśli chcesz ręcznie włączać światło na dłużej, przewidziany przełącznik obejściowy bardzo ułatwia życie.
• Do taśm LED, opraw niskonapięciowych i systemów specjalnych wybieraj czujnik dopasowany do napięcia pracy, a nie „uniwersalny” z opisu.
• W obwodach zewnętrznych warto zostawić zapas miejsca w puszce, bo późniejszy serwis jest wtedy prostszy.
• Raz na sezon dobrze jest przetrzeć soczewkę lub klosz czujnika i sprawdzić, czy uszczelnienia nadal trzymają.

To właśnie te detale robią różnicę między instalacją, która działa „jak trzeba”, a taką, którą co chwilę trzeba poprawiać. W praktyce automatyka oświetlenia ma być bezobsługowa, więc im rozsądniej rozplanujesz obwód na starcie, tym mniej wrócisz do niego później. Na końcu zostaje już tylko uporządkowanie najważniejszych wniosków.

Żeby automat działał bez kaprysów przez lata

Dobrze podłączony czujnik zmierzchu nie wymaga codziennej uwagi. Ma po prostu zapalać lampy wtedy, kiedy robi się ciemno, i wyłączać je, gdy pojawia się światło dzienne. Jeśli zapamiętasz trzy rzeczy, oszczędzisz sobie większości problemów: dobierz model do obciążenia, zamontuj go poza światłem własnej lampy i ustaw próg zadziałania dopiero po realnym teście o zmierzchu.

W instalacji domowej najwięcej daje rozsądny montaż, a nie przesadnie skomplikowany osprzęt. Gdy obwód jest większy albo obejmuje kilka opraw ogrodowych, traktuję czujnik jako sterownik, a nie jako element do wszystkiego. To najprostsza droga do tego, żeby oświetlenie podjazdu, tarasu czy ścieżki działało przewidywalnie i bez nerwowych poprawek.
