Dach mansardowy - Konstrukcja, błędy, warianty. Pełne poddasze?

Mansarda daje więcej pełnowartościowej przestrzeni pod dachem niż prosty dach o jednym spadku, a przy tym potrafi mocno uporządkować bryłę domu. Tyle że ta forma nie wybacza przypadkowości: konstrukcja dachu mansardowego opiera się na załamaniu połaci, więc liczą się nośność, szczelność i proporcje elewacji. Poniżej rozbieram ten dach na części pierwsze, pokazując, jak jest zbudowany, jakie ma warianty i gdzie najłatwiej popełnić kosztowny błąd.

Jak mansarda zwiększa przestrzeń poddasza

Największy zysk z mansardy bierze się z geometrii. Górna połać jest łagodniejsza, dolna wyraźnie stroma, więc ściana kolankowa może przejąć więcej funkcji użytkowej, a skosy nie zabierają tak dużo miejsca jak w klasycznym dachu dwuspadowym.

W praktyce oznacza to więcej miejsca na ustawienie łóżka, szafy albo biurka przy zewnętrznej ścianie, bez wrażenia, że człowiek co chwilę walczy z niskim sufitem. Taki dach zmienia też odbiór elewacji: dom wydaje się bardziej zwarty i wyższy, a poddasze przestaje być tylko strychem. To właśnie dlatego mansarda ma sens tam, gdzie poddasze ma być realną kondygnacją, a nie dodatkiem „na zapas”.

Warto pamiętać o jednym: mansarda nie jest rozwiązaniem uniwersalnym. Jeśli bryła budynku ma być skromna, ekonomiczna i szybka w budowie, prostszy dach zwykle wygra. Jeśli jednak liczy się wygoda poddasza i mocniejszy charakter elewacji, taka forma zaczyna bronić się bardzo dobrze. Kiedy rozumiesz już, skąd bierze się ten efekt, łatwiej zobaczyć, jakie elementy więźby muszą go unieść.

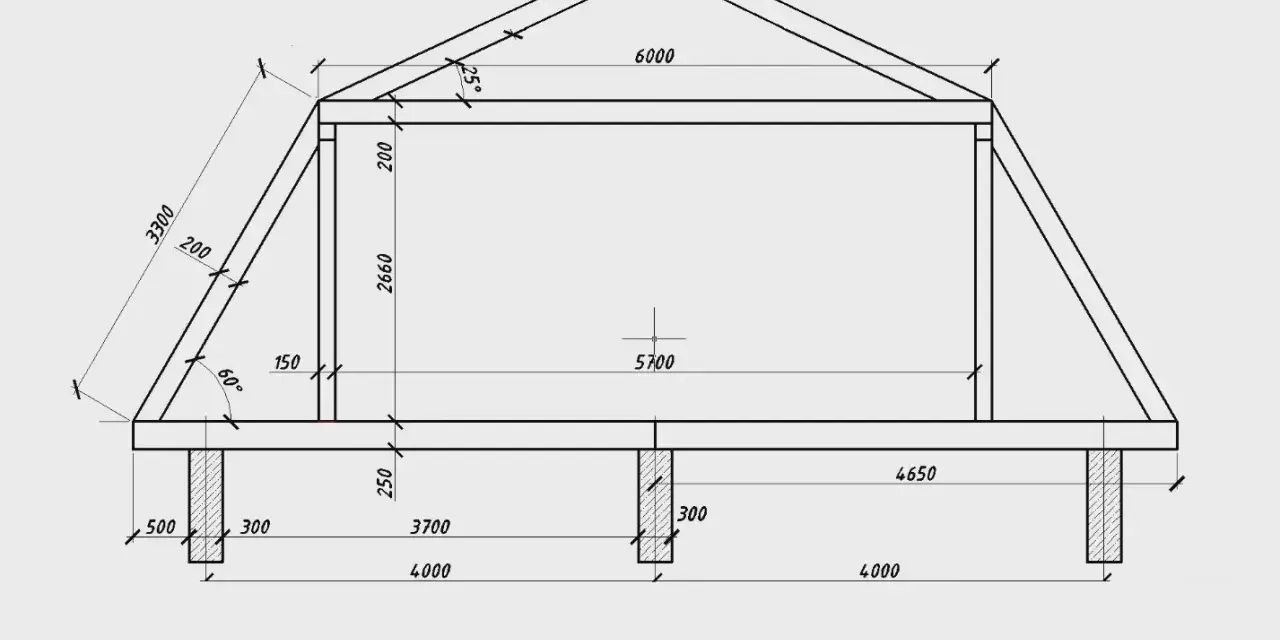

Z czego składa się nośna konstrukcja dachu mansardowego

W mansardzie nie ma jednej prostej płaszczyzny, dlatego więźba zwykle składa się z dwóch współpracujących części. Górny fragment przejmuje inne obciążenia niż dolny, a miejsce załamania działa jak węzeł konstrukcyjny, który musi przenieść siły i nie dopuścić do pracy połaci względem siebie. Z tego powodu projekt takiego dachu częściej przypomina układ inżynierski niż klasyczne „krokiew po krokwii”.

• Murłata to belka oparta na ścianie nośnej, na której kotwi się część więźby i która rozprowadza obciążenia na mur.
• Krokwie górne tworzą łagodniejszy odcinek połaci i odpowiadają za ogólny zarys dachu.
• Krokwie dolne są zwykle bardziej strome i pracują w strefie, która najmocniej wpływa na wygląd budynku oraz wysokość użytkową poddasza.
• Strefa załamania wymaga bardzo dobrego połączenia elementów, bo właśnie tam koncentrują się naprężenia i detale uszczelniające.
• Słupy, płatwie i jętki pomagają przenieść obciążenia na ściany nośne i usztywniają konstrukcję przy większych rozpiętościach.
• Stężenia chronią dach przed „pracą” na boki, zwłaszcza przy wietrze i nierównym obciążeniu śniegiem.

Przy mniejszych rozpiętościach da się zastosować prostszy układ krokwiowo-jętkowy, ale przy większych domach częściej pojawia się więźba płatwiowo-kleszczowa albo układ mieszany. To nie jest detal dla samej teorii: od tego zależą ugięcia dachu, podatność na spękania i to, czy poddasze pozostanie wygodne po kilku sezonach pracy konstrukcji.

Im bardziej rozczłonkowana bryła, tym bardziej opłaca się myśleć o mansardzie jak o systemie, a nie o ozdobnym kaprysie. Dlatego warto najpierw porównać warianty geometryczne, a dopiero potem wchodzić w szczegóły wykonawcze.

Francuski i polski wariant nie są tym samym

W praktyce spotyka się dwa główne sposoby prowadzenia mansardy. Różnią się nie tylko wyglądem, ale też tym, jak łatwo zgrać je z bryłą domu i jak dużo miejsca oddają poddaszu.

Jeśli dach ma stać się najmocniejszym akcentem domu, zwykle lepiej pracuje wariant francuski. Gdy zależy ci na bardziej stonowanej bryle i harmonii z elewacją, odmiana polska bywa rozsądniejsza. W obu przypadkach sedno jest to samo: dwa kąty nachylenia muszą zostać policzone, zmontowane i uszczelnione jako jeden układ.

To prowadzi prosto do pytania, jak taki dach planuje się od pierwszej kreski do ostatniej obróbki blacharskiej.

Jak przebiega projekt i wykonanie krok po kroku

Ja zawsze zaczynam od funkcji poddasza. Najpierw trzeba wiedzieć, czy pod skosami mają stanąć sypialnie, łazienka, gabinet, czy tylko przestrzeń pomocnicza. Dopiero potem ustala się wysokość ścianki kolankowej, kąty połaci i układ otworów, bo od tego zależy cały dalszy projekt.

1. Określenie funkcji poddasza - ustala się docelową wysokość pomieszczeń, strefy pełnowartościowe i miejsca, w których skos może być bardziej agresywny.
2. Obliczenie obciążeń - konstruktor sprawdza śnieg, wiatr, rozpiętość, ciężar pokrycia i wpływ dodatkowych elementów, takich jak lukarny czy kominy.
3. Dobór układu więźby - w zależności od skali domu wybiera się konstrukcję krokwiowo-jętkową, płatwiowo-kleszczową albo mieszany układ usztywniający.
4. Montaż strefy załamania - to moment krytyczny, bo połączenie obu części połaci musi być sztywne, dokładne i przygotowane pod warstwy izolacyjne.
5. Warstwy dachu i wykończenie - dopiero na końcu pojawiają się membrany, ocieplenie, pokrycie oraz obróbki przy krawędziach, oknach i koszach.

Ja zawsze patrzę najpierw na przekrój i dopiero potem na elewację. Jeśli najpierw wybierzesz materiał pokrycia, a dopiero później spróbujesz dopasować do niego geometrię, zwykle kończy się to kompromisem w detalach. W mansardzie takie kompromisy szybko wychodzą, bo każdy błąd jest widoczny i konstrukcyjnie odczuwalny.

Skoro geometria i kolejność prac są już jasne, trzeba jeszcze przyjrzeć się materiałom, które najczęściej sprawdzają się w takim dachu.

Pokrycie, ocieplenie i wentylacja robią tu większą różnicę niż w prostym dachu

Na mansardzie materiał pokrycia ma większe znaczenie niż przy prostej połaci, bo dochodzą załamania, krawędzie i więcej cięć. To samo dotyczy izolacji: przerwa w ciągłości warstw od razu odbija się na komforcie poddasza. W praktyce nie chodzi więc o to, co jest modne, ale o to, co da się dopracować bez ryzyka przecieków i mostków termicznych.

Przy ociepleniu najważniejsza jest ciągłość. Załamanie połaci, murłaty i okolice słupów łatwo tworzą mostki termiczne, dlatego warstwy trzeba prowadzić bez dziur i bez przypadkowych przerw. W praktyce grubość izolacji dachu skośnego często dochodzi do 25-35 cm, ale finalnie decydują obliczenia i system.

Od wewnątrz potrzebna jest szczelna paroizolacja, od zewnątrz wiatroizolacja i przewidziana szczelina wentylacyjna. Sam stromy spadek nie zastępuje wentylacji, bo wilgoć szuka najłatwiejszej drogi właśnie w miejscach załamań. Gdy ten układ jest niedopracowany, problemem nie staje się sam dach, tylko zawilgocona izolacja i spadek komfortu na poddaszu.

Po tym etapie widać już wyraźnie, że mansarda nagradza dokładność i karze pośpiech, więc warto nazwać najczęstsze błędy wprost.

Najczęstsze błędy, które później kosztują najwięcej

Mansarda jest wdzięczna wizualnie, ale wymagająca wykonawczo. Widziałem już dachy, które wyglądały dobrze z daleka, a przeciekały w kilku miejscach, bo zaniedbano detal w narożniku, obróbkę przy lukarnie albo docisk warstwy izolacji. Właśnie dlatego przy takim dachu nie wybacza się skrótów myślowych.

• Zbyt ogólny projekt - brak dokładnego przeliczenia obciążeń i układu więźby kończy się później poprawkami, których nie da się zrobić „na oko”.
• Niedoszacowanie ciężaru pokrycia - dachówka, obróbki i dodatkowe elementy potrafią mocno podnieść wymagania wobec konstrukcji.
• Przerwana izolacja - mostki termiczne w strefie załamania, przy murłatach i słupach są jednym z najczęstszych powodów strat ciepła.
• Źle dobrany materiał do kąta - nie każde pokrycie dobrze pracuje na obu połaciach mansardy, zwłaszcza gdy różnią się one spadkiem.
• Za dużo przypadkowych otworów - lukarny, okna i kominy bez spójnego planu odwodnienia zwiększają ryzyko przecieków.

Ja zawsze sprawdzam najpierw linię połączenia połaci, a dopiero potem estetykę. To tam najczęściej chowa się koszt naprawy, nie w samym pokryciu. Jeśli ten fragment zostanie policzony i dopracowany, reszta dachu staje się znacznie mniej problematyczna.

Zostaje jeszcze kwestia, która dla wielu inwestorów jest równie ważna jak konstrukcja: kiedy taki dach naprawdę ma sens i jak zgrać go z elewacją, żeby całość nie wyglądała ciężko.

Jak mansarda wpływa na elewację i co ustalić z projektantem

Mansarda najlepiej działa tam, gdzie poddasze ma być pełnowartościową kondygnacją, a dach ma jednocześnie budować charakter domu. Przy tej konstrukcji elewacja i dach grają jedną rolę: wysokość ścian kolankowych, proporcje okien, linia okapu i materiał pokrycia muszą się zgrać, bo inaczej bryła wygląda przypadkowo albo zbyt masywnie.

• Wysokość ściany kolankowej - to ona decyduje, czy przy ścianach da się normalnie korzystać z przestrzeni.
• Proporcje okien - zbyt małe okna giną w dużej połaci, a zbyt duże potrafią rozbić symetrię fasady.
• Linia okapu i gzymsu - dobrze ustawiona porządkuje elewację i pomaga „osadzić” dach w bryle budynku.
• Materiał pokrycia - jego kolor i faktura mają większy wpływ na odbiór domu, niż wiele osób zakłada na etapie projektu.
• Układ wnętrz - jeśli poddasze ma być naprawdę użyteczne, trzeba je zgrać z układem ścian, schodów i instalacji od początku.

Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: mansardę projektuje się razem z elewacją i układem wnętrz, bo dopiero wtedy jej zalety są realne, a nie tylko wizualne. Dobrze policzona i starannie wykonana daje wygodne poddasze, wyraźny charakter domu i trwały efekt, którego nie trzeba ratować poprawkami po pierwszej zimie.
